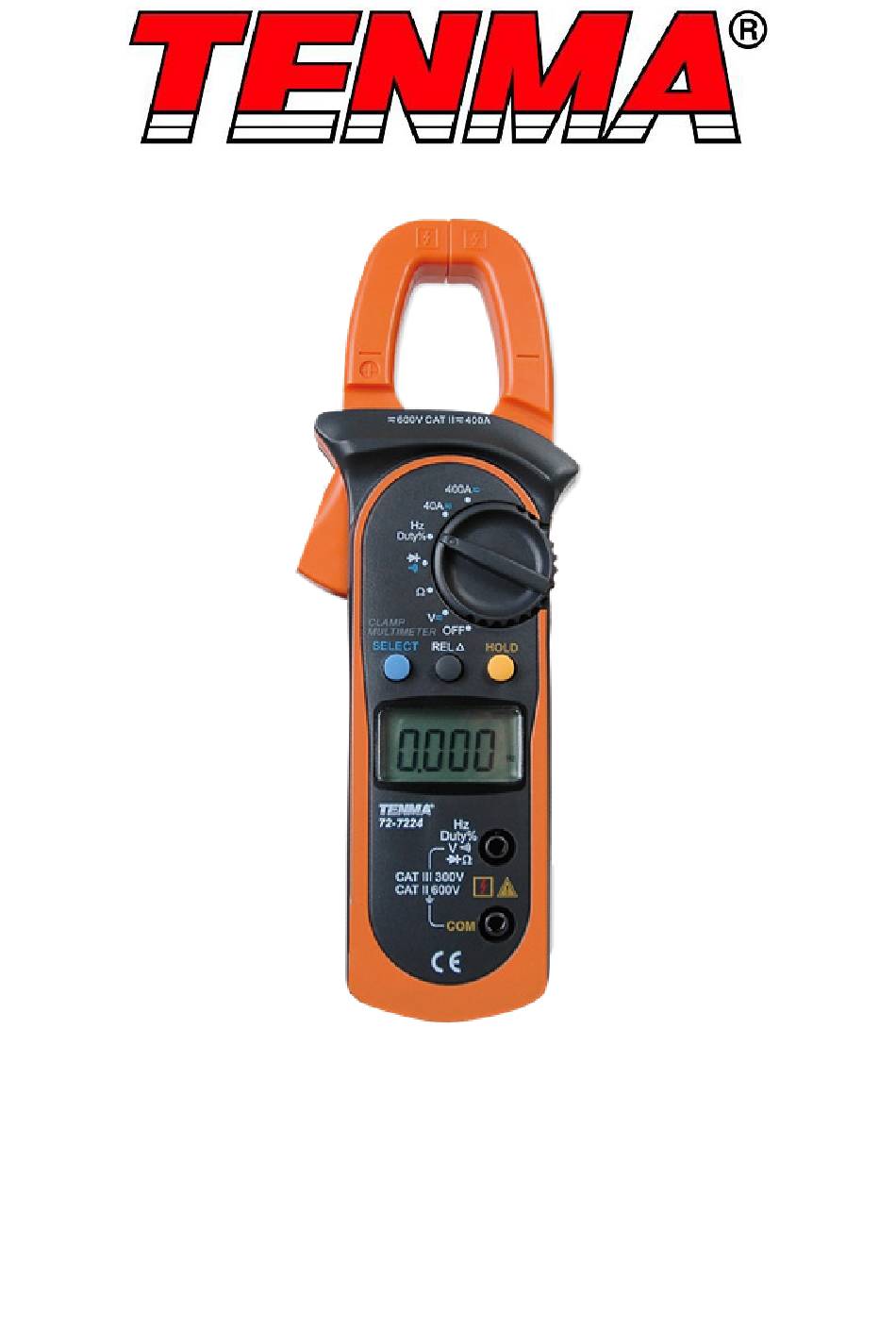

- Pagina 1 Digitale stroomtang Model: 72-7224 & 72-7226...
-
Pagina 2: Veiligheidsinformatie
VEILIGHEIDSINFORMATIE Lees deze instructies voor gebruik a.u.b. aandachtig door en bewaar ze voor toekomstig gebruik. Deze meter is ontworpen om te voldoen aan IEC61010-1, 61010-2-032 en 61010-2-033 qua vervuilingsgraad 2, meetcategorie (CAT II 600 V, CAT III 300 V) en dubbele isolatie. •... - Pagina 3 SYMBOLENGIDS AC (wisselstroom) DC (gelijkstroom) AC of DC Aarding Dubbel geïsoleerd Waarschuwing Bijna lege batterij Continuïteitszoemer Diode Zekering Toepassingen in de buurt van en verwijdering uit NIET-GEÏSOLEERDE GEVAARLIJKE geleiders OP STROOM is toegestaan. Conform de richtlijnen van de Europese Unie Dit symbool geeft aan dat het product voldoet aan de vereisten van zowel de Verenigde Staten als Canada.
-
Pagina 4: Ac-Spanning
BEDRIJFSPARAMETERS • Bedrijfstemperatuur: 23 °C ± 5 °C • Relatieve vochtigheid: ≤ 85%. • Temperatuurcoëfficiënt: 0,1 × (gespecificeerde nauwkeurigheid)/1 °C DC-SPANNING Bereik Resolutie Nauwkeurigheid Overbelastingsbeveiliging 400,0 mV 0,1 mV ± (0,8% + 3) 4000 V 1 mV 40,00 V 10 mV ±... -
Pagina 5: Diode En Continuïteit
DIODE EN CONTINUÏTEIT Bereik Resolutie Nauwkeurigheid Overbelastingsbeveiliging Geeft het benaderende 1 mV doorlaatspanningsverlies 600 Vp weer Opmerking: De nullastspanning is ongeveer 1,48V. Bereik Resolutie Nauwkeurigheid Overbelastingsbeveiliging Bij ≤ 10 Ω, piept de 100 mΩ 600 Vp zoemer. Opmerkingen: • De nullastspanning is ongeveer 0,45 V. •... - Pagina 6 DC-STROOM Bereik Resolutie Nauwkeurigheid Overbelastingsbeveiliging 40,00 A 0,01 A ± (2% + 5) 400 A DC/AC 400,0 A 0,1 A ± (2% + 3) Opmerkingen • Als het resultaat positief is, loopt de stroomrichting van beneden naar boven (zie afbeelding 10, met het voorpaneel naar boven en het achterpaneel naar beneden gericht). •...
-
Pagina 7: Bediening
BEDIENING DC/AC-spanning meten • De DC-spanningsbereiken zijn 400 mV, 4 V, 40 V, 400 V en 600 V. • De AC-spanningsbereiken zijn 4 V, 40 V, 400 V en 600 V. • Voer de volgende stappen uit om de DC/AC-spanning te meten: Steek het rode meetsnoer in de Hz Duty% -klem en het zwarte meetsnoer in de COM-klem. -
Pagina 8: Continuïteit Controleren
DIODECONTROLE • Gebruik de diodetestmodus om de dioden, transistors en andere halfgeleidende apparaten te controleren. In de diodetestmodus wordt er een stroom gestuurd door de halfgeleidende verbinding en wordt het spanningsverlies over de verbinding gemeten. • Een goed spanningsverlies van een silicone verbinding ligt tussen 0,5 V en 0,8 V. •... -
Pagina 9: Meting Van De Bedrijfscyclus
FREQUENTIEMETING • De frequentiebereiken zijn 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz en 10 MHz. • Voer de volgende stappen uit om de frequentie te meten: Steek het rode meetsnoer in de Hz Duty% -klem en het zwarte meetsnoer in de COM-klem. -
Pagina 10: Meting Van De Dc/Ac-Stroom
• De bedrijfstemperatuur moet 0 ºC ~ 40 ºC bedragen bij het meten van de stroom. Wijzigen naar AC: Model: 72-7224: • Wijzigen naar AC met behulp van de gemiddelde responsmethode. • Voer een sinusgolf in en pas de meting aan totdat ze gelijk is aan de effectieve waarde. -
Pagina 11: Onderhoud
ONDERHOUD De batterij vervangen • Wanneer de meter het symbool voor bijna lege batterij weergeeft, vervang Schroef de batterij onmiddellijk om een normale werking te kunnen behouden. • Koppel alle meetsondes los en Batterij verwijder ze van bronnen onder stroom en de meter. - Pagina 12 INFORMATIE OVER AFVALVERWERKING VOOR CONSUMENTEN VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR Deze symbolen geven aan dat er een gescheiden inzameling van afgedankte elektrische en elektronische apparatuur (AEEA) of afgedankte batterijen vereist is. Gooi deze items niet weg met het gewone huisafval. Afzonderlijk voor de behandeling, terugwinning en recycling van de gebruikte materialen.
