Bediening
Werking van het spruitstuk
Zie F
. 3
IG
Spuitstand
•
Gewone hendel naar beneden in 'Spuitstand'
•
Oplosmiddelspoelklep 'A' gesloten
•
Oplosmiddelspoelklep 'B' gesloten
De materialen A en B stromen door de kleppen A en B
in de mengkamer. A en B worden apart gehouden tot ze
de mengkamer verlaten.
Spoelstand 'B'
•
Gewone hendel omhoog in 'Stand-by-stand'
•
Oplosmiddelspoelklep 'A' gesloten
•
Oplosmiddelspoelklep 'B' geopend
Het oplosmiddel stroomt door spoelkeerklep 'B' in de
katalysatorvloeistofgang. Dan door katalysatorkeerklep
B, door de katalysatorleiding in de mengkamer en naar
buiten via de uitgangsopening van het spruitstuk.
Spoelstand 'A'
•
Gewone hendel omhoog in 'Stand-by-stand'
•
Oplosmiddelspoelklep 'A' geopend
•
Oplosmiddelspoelklep 'B' gesloten
Het oplosmiddel stroomt door spoelkeerklep 'A' in de
harsvloeistofgang. Dan door harskeerklep A in de
mengkamer rondom de katalysatorleiding naar de
uitgangsopening van het spruitstuk.
A-zijde
F

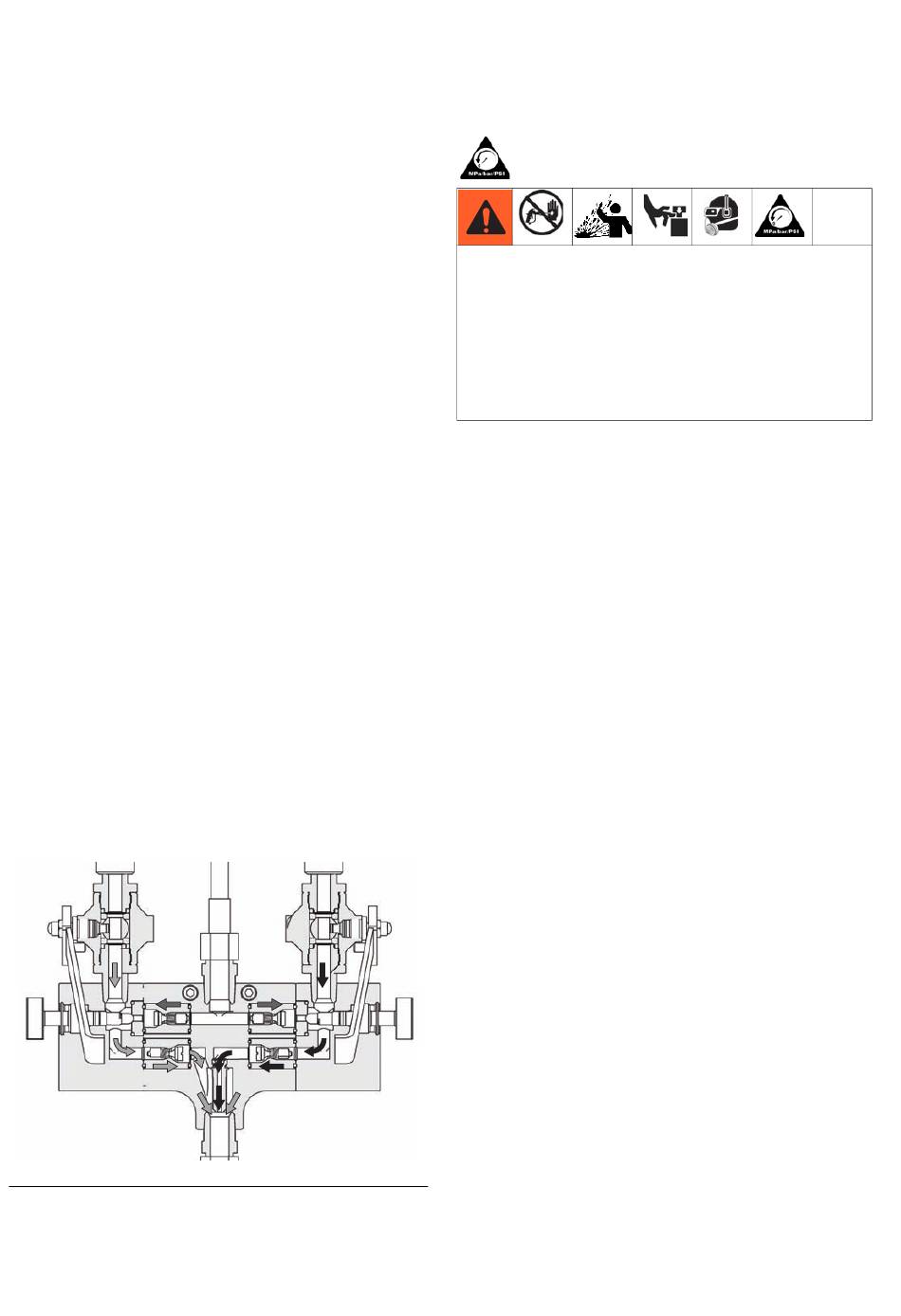

. 3 Vloeistofstroom door het spruitstuk
IG
8
Drukontlastingsprocedure
Deze apparatuur blijft onder druk staan totdat deze
handmatig wordt ontlast. Om ernstig letsel veroorzaakt
door vloeistof onder druk te voorkomen, zoals injectie
door de huid, opspattende vloeistof en bewegende
onderdelen, dient u de Drukontlastingsprocedure te
volgen wanneer u stopt met spuiten en voordat u de
apparatuur reinigt, controleert of er onderhoud aan
pleegt.
1. Zet het pistool op de veiligheidspal, indien aanwezig.
2. Schakel het zelfontlastende hoofdluchtventiel en de
3. Haal de veiligheidspal van het pistool, indien
4. Houd een metalen gedeelte van het pistool stevig
5. Zet het pistool op de veiligheidspal, indien aanwezig.
6. Draai alle vloeistofontlastingsventielen in het systeem
7. Als u vermoedt dat de druk na de bovenstaande
B-zijde
Volg altijd de Drukontlastingsprocedure als u dit
symbool ziet.
lucht naar de toevoerpompen uit, indien aanwezig.
aanwezig.
tegen een geaarde metalen emmer. Trek de trekker
in om de vloeistofdruk te ontlasten.
open en houd een afvalbak bij de hand om de vloeistof
op te vangen. Laat het/de ontlastingsventiel(en) open
staan tot u weer gaat spuiten.
stappen niet helemaal is ontlast, controleert u het
volgende:
a. De spuittip kan geheel verstopt zijn. Draai de
borgring van de luchtkap heel langzaam los
om de druk in de opening tussen de kogel/
zitting-afsluiting en de verstopte spuittip te
ontlasten. Reinig de opening van de tip.
b. De vloeistoffilter of -slang van het pistool kan
geheel zijn verstopt. Draai de slangeindkoppeling
van het pistool langzaam los en laat de lucht
geleidelijk ontsnappen. Draai hem dan volledig los
om de verstopping te verwijderen.
c. Als na bovenstaande stappen de spuittip of de
slang nog steeds verstopt lijkt, draai dan de
borgmoer van de spuittipbeschermer of de
eindkoppeling van de slang zeer langzaam los en
ontlast de druk geleidelijk; draai de borgmoer
daarna geheel los. Verwijder de spuittip van het
pistool en laat het in de afvalcontainer leeglopen.
