Elektrische component(en) van het warmteregelkastje vervangen
GEVAAR
GEVAAR VOOR ERNSTIGE ELEKTRISCHE
SCHOKKEN
Deze apparatuur kan met een spanning van meer
dan 240 V worden gevoed. Deze spanning kan bij
contact dodelijk of ernstig letsel veroorzaken.
•
Zet de schakelaar voor de voedingsaansluitkast
(AK) en de voedingsschakelaar (AZ) op UIT
voordat u kabels loskoppelt of onderhoud aan de
apparatuur uitvoert.

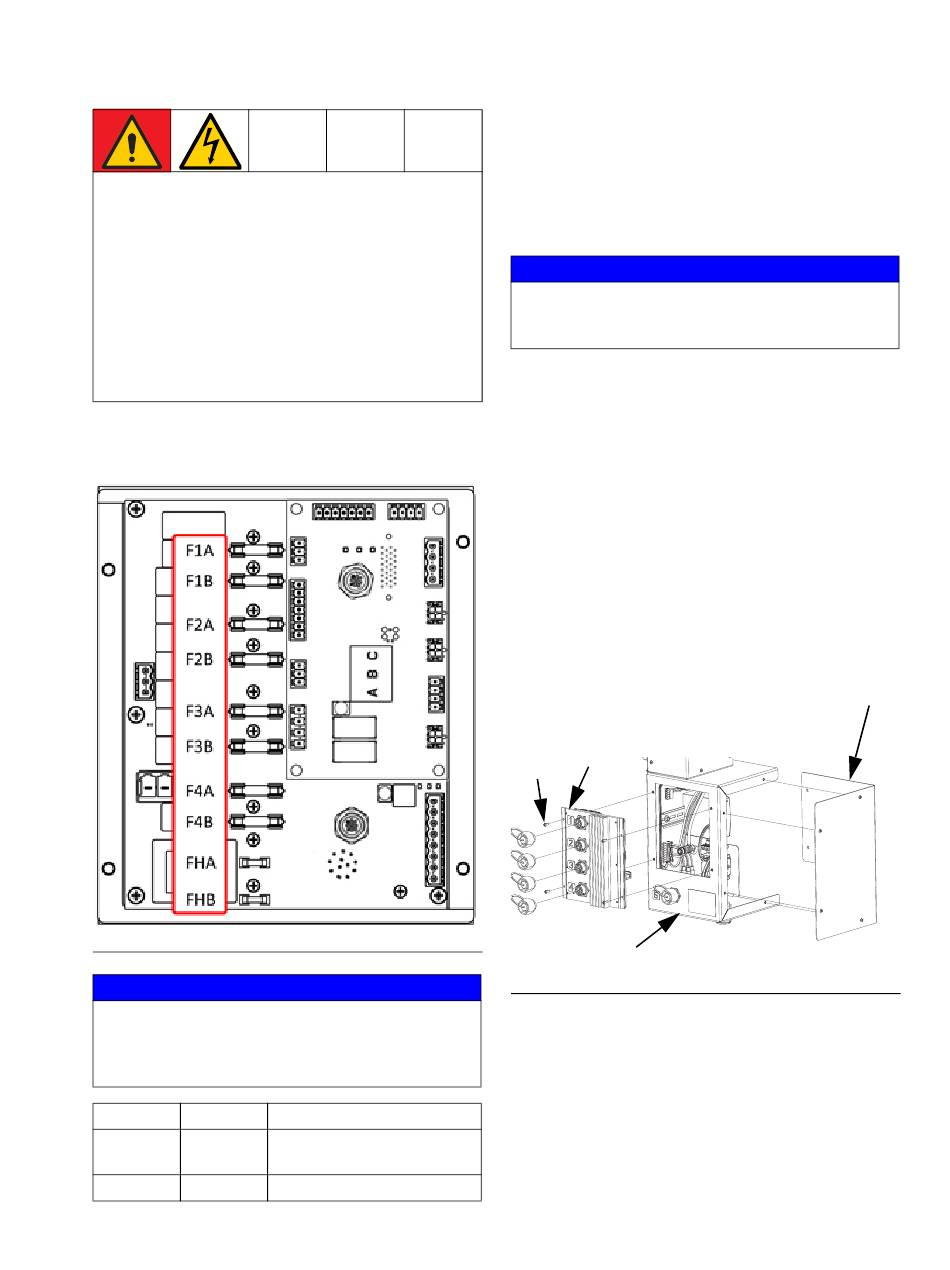

Zekering(en) voor Auto Multi-Zone (AMZ)
vervangen
A
. 45
FB
LET OP
Gebruik altijd snelwerkende zekeringen, om
schade aan het systeem te voorkomen.
Snelwerkende zekeringen zijn nodig om het
systeem te beschermen tegen kortsluiting.
Zekering Onderdeel
F1A-F4B
129346
FHA-FHB
- - - - -
3A8546A
Identificatie
250 V AC, 12,5 A,
snelwerkend
250 V AC, 25 A
1. Zet de voedingsschakelaar (AZ) in de stand UIT.
2. Verwijder de deur (350) op het warmteregelkastje
(AX).
3. Gebruik een niet-geleidende zekeringtrekker om
de gesprongen zekering te verwijderen.
LET OP
Wanneer u verkeerd gereedschap gebruikt, zoals
een schroevendraaier of tang, kan de zekering
breken of schade aan de kaart veroorzaken.
OPMERKING: Zekeringen FHA en FHB kunnen niet
worden vervangen. Als de zekering FHA of FHB
springen, bestel AMZ-vervangingsset 25R533.
4. Breng een nieuwe zekering in de lege
zekeringhouder aan.
5. Monteer de deur van het warmteregelkastje (350).
Auto Multi-Zone (AMZ) vervangen
1. Zet de voedingsschakelaar (AZ) in de stand UIT.
2. Draai de schroeven los en verwijder de deur (350)
op het warmteregelkastje (AX).
AMZ
333
AX
A
. 46
FB
3. Verwijder de AMZ:
a. Ontkoppel de verwarmde elektrische
aansluitingen uit de achterkant van de AMZ.
b. Ontkoppel de kabels uit de AMZ binnenin het
warmteregelkastje (AX).
Repareren
350
51
