Beschrijving
2.5.3

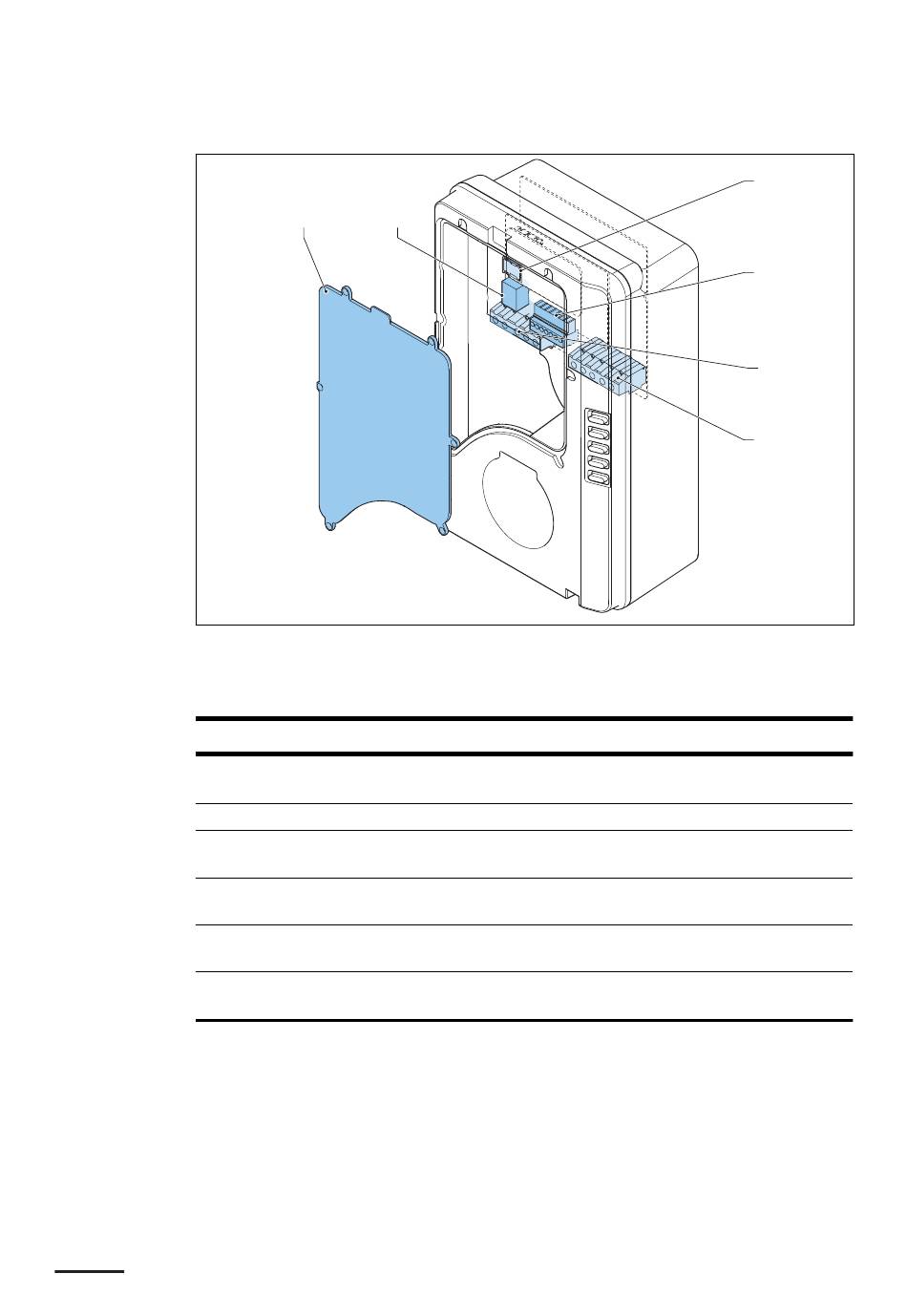

Overzicht van de EVSE, binnenkant
A
B
C
Onderdeel
Onderhoudskap
Ethernetverbinding
Aansluiting voor een nano-
simkaart
Aansluiting voor de slim-
me meter
Klemmenblok voor de AC-
ingang
Klemmenblok voor de EV-
laadkabel
16
A
B
Onderhoudskap
Ethernetverbinding
Aansluiting voor een nano-simkaart
D
Aansluiting voor de slimme meter
E
Klemmenblok voor de AC-ingang
F
Klemmenblok voor de EV-laadkabel
of de contactdoos
Functie
Om toegang tot de elektrische componenten van de
EVSE te voorkomen
Om de ethernetkabel aan te sluiten
Om de EVSE te verbinden met het internet 3G/4G
Om de kabels voor RS485 en ModBus aan te sluiten
Om de AC-ingangskabel van het net aan te sluiten
Om de EV-laadkabel of het stopcontact aan te sluiten
C
D
E
F
BCM.V3Y01.0-NL | 001
