Mechanische installatie
6.1
Algemene mechanische installatieprocedure
1. Installeer de bevestigingsschroeven. Zie paragraaf
2. Installeer de EVSE op de site. Zie paragraaf
6.2
De bevestigingsschroeven installeren
Vereisten vooraf
Procedure

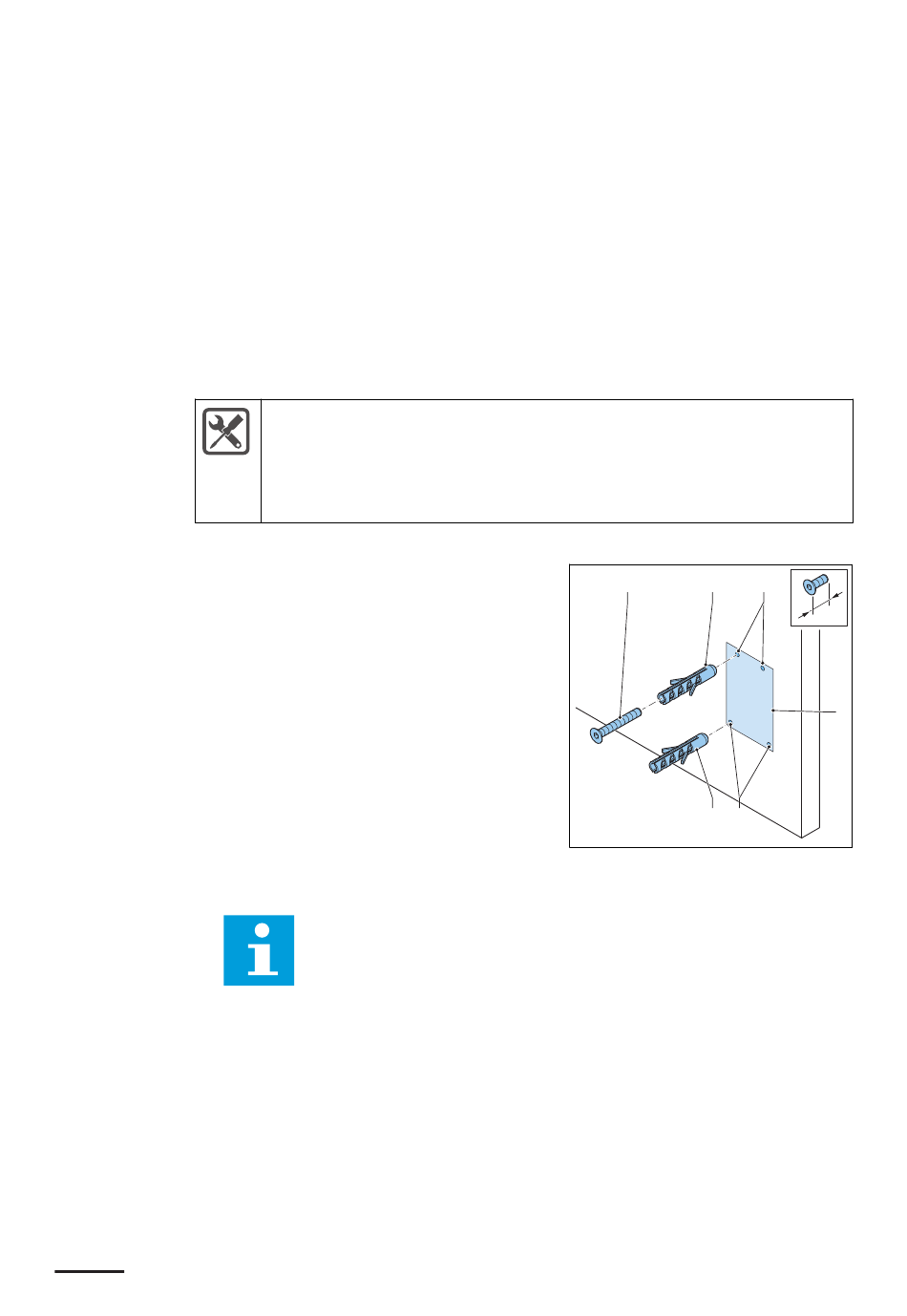

1. Houd de installatiesjabloon (A) tegen
de muur. Gebruik de waterpas en zorg
ervoor dat de installatiesjabloon
waterpas is.
2. Markeer de locatie voor de bovenste
bevestigingsgaten (B) en de onderste
bevestigingsgaten (C).
3. Verwijder de installatiesjabloon.
4. Boor de bovenste en onderste
bevestigingsgaten.
5. Steek de pluggen (D) in de bovenste
bevestigingsgaten.
6. Steek de pluggen (E) in de onderste
bevestigingsgaten.
7. Installeer de bovenste
bevestigingsschroeven (F). Zorg ervoor dat een stuk van de schroeven uit de
muur blijft steken. Voor de specificaties, zie paragraaf
BCM.V3Y01.0-NL | 001
•
Installatiesjabloon
•
Pluggen
•
Bevestigingsschroeven
•
Waterpas
•
Boor
Opmerking: De meegeleverde bevestigingsschroeven zijn geschikt
voor een bakstenen muur. Als u de EVSE op een ander soort muur wilt
monteren, neem dan contact op met uw lokale vertegenwoordiger
van de fabrikant (ABB EV Infrastructure).
Mechanische installatie
6.2
.
6.3
.
F
D
E C
11.8
B
X
A
