Elektrische installatie
7.3
De AC-ingangskabel aansluiten
7.3.1
De AC-ingangskabel aansluiten (1-fasig)
Vereisten vooraf
Procedure
1. Draai de schroeven (A) los.
2. Strip de draden. Zie paragraaf
11.13.1
3. Steek de kabelconnector in het
klemmenblok (B).
4. Sluit de onderstaande draden aan:
1. Aardingsdraad (C)
2. Nuldraad (D)
3. AC-ingangsdraad (E)
Zie paragraaf
5. Draai de schroeven (A) vast met het
juiste aanhaalmoment. Zie paragraaf
11.16
7.3.2
De AC-ingangskabel aansluiten (gesplitste fase) (Noord-Amerika)
Vereisten vooraf
Procedure
1. Draai de schroeven (A) los.
2. Strip de draden. Zie paragraaf
11.13.2
3. Steek de kabelconnector in het
klemmenblok (B).
4. Sluit de onderstaande draden aan:
1. Aardingsdraad (C)
2. L2-draad voor gesplitste fase (D)
3. L1-draad voor gesplitste fase (E)
Zie paragraaf
5. Draai de schroeven (A) vast met het
juiste aanhaalmoment. Zie paragraaf
11.16
34
•
Momentschroevendraaier
.voor de specificatie.
11.11
.
.voor de specificatie.
•
Momentschroevendraaier
.voor de specificatie.
11.11
.
.voor de specificatie.
•

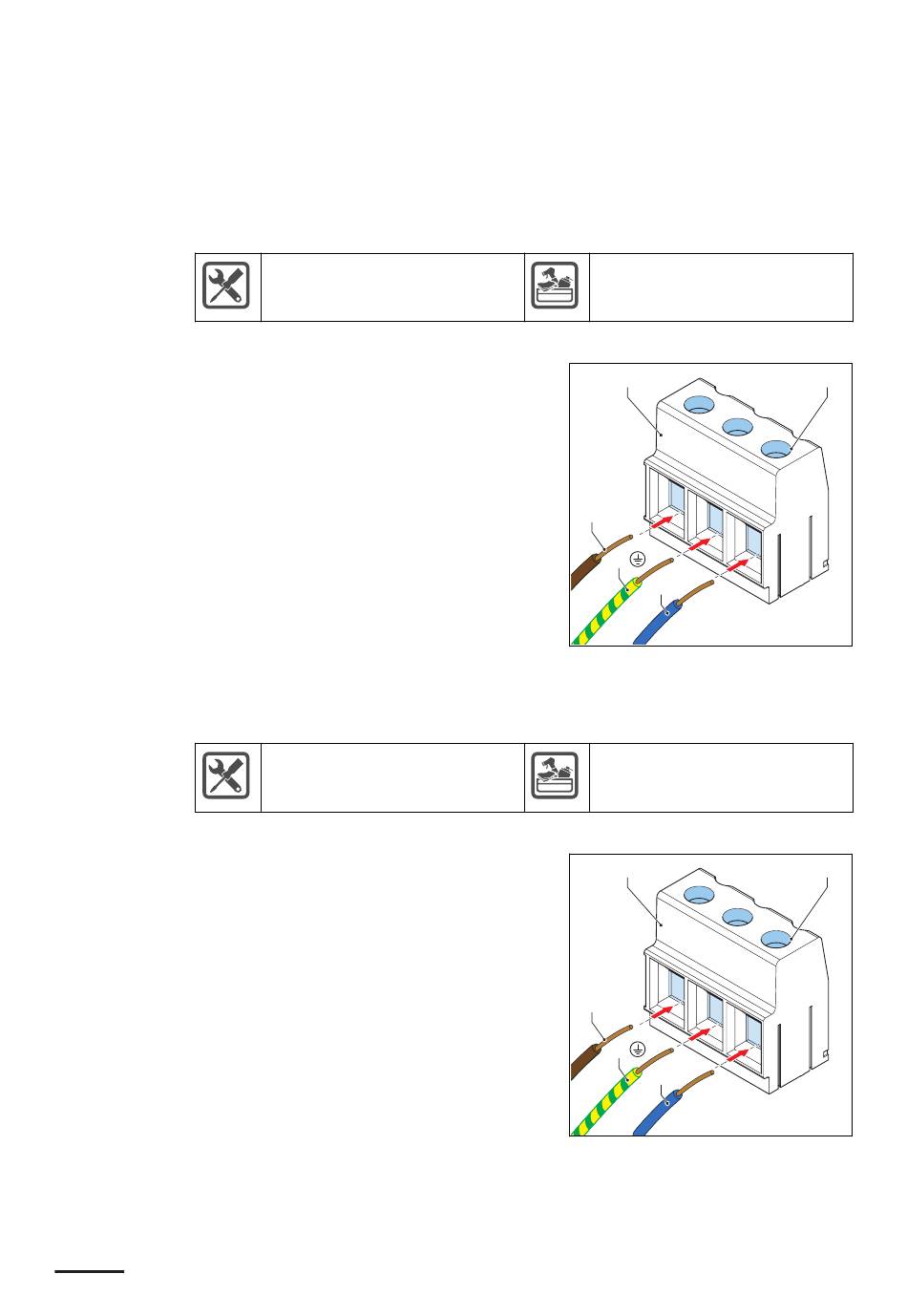

AC-ingangskabel (1-fasig)
B
E
C
D
•
AC-ingangskabel (1-fasig)
B
E
C
D
