DC-aansluit-
klemmen
BELANGRIJK! Bij gebruik van adereindhulzen voor DC-kabels met een doorsne-
de van 16 mm² moeten de adereindhulzen met rechthoekige doorsnede worden
gekrompen.
Gebruik van adereindhulzen met een isolatiekraag is alleen toegestaan tot een
kabeldiameter van max. 10 mm².
Aansluiten van
De aansluitklemmen aan DC-zijde zijn geschikt voor het aansluiten van enkel-
aluminium ka-
draads ronde aluminium kabels. Op basis van de reactie van aluminium met lucht
bels
tot een resistente, niet-geleidende oxidelaag moet bij het aansluiten van alumini-
um kabels rekening worden gehouden met de volgende punten:
-
-
BELANGRIJK! Bij het gebruik van aluminium kabels altijd de informatie van de
kabelfabrikant in acht nemen.
BELANGRIJK! Houd bij het interpreteren van kabeldoorsneden rekening met de
lokale bepalingen.
Aansluitvoorwaarden:
1
BELANGRIJK! Geen borstel, vijl of schuurpapier gebruiken; hierdoor blijven er
aluminium deeltjes achter die op andere kabels terecht kunnen komen.
2
3
gereduceerde gemeten stroom voor aluminium kabels
de hierna vermelde aansluitvoorwaarden
De oxidelaag zorgvuldig van het geïsoleerde uiteinde van de kabel schrapen,
bijvoorbeeld met een mes
Na het verwijderen van de oxidelaag het uiteinde van de kabel met neutraal
vet insmeren, bijvoorbeeld zuur- en alkalivrije vaseline
Het uiteinde van de kabel direct op de klem aansluiten

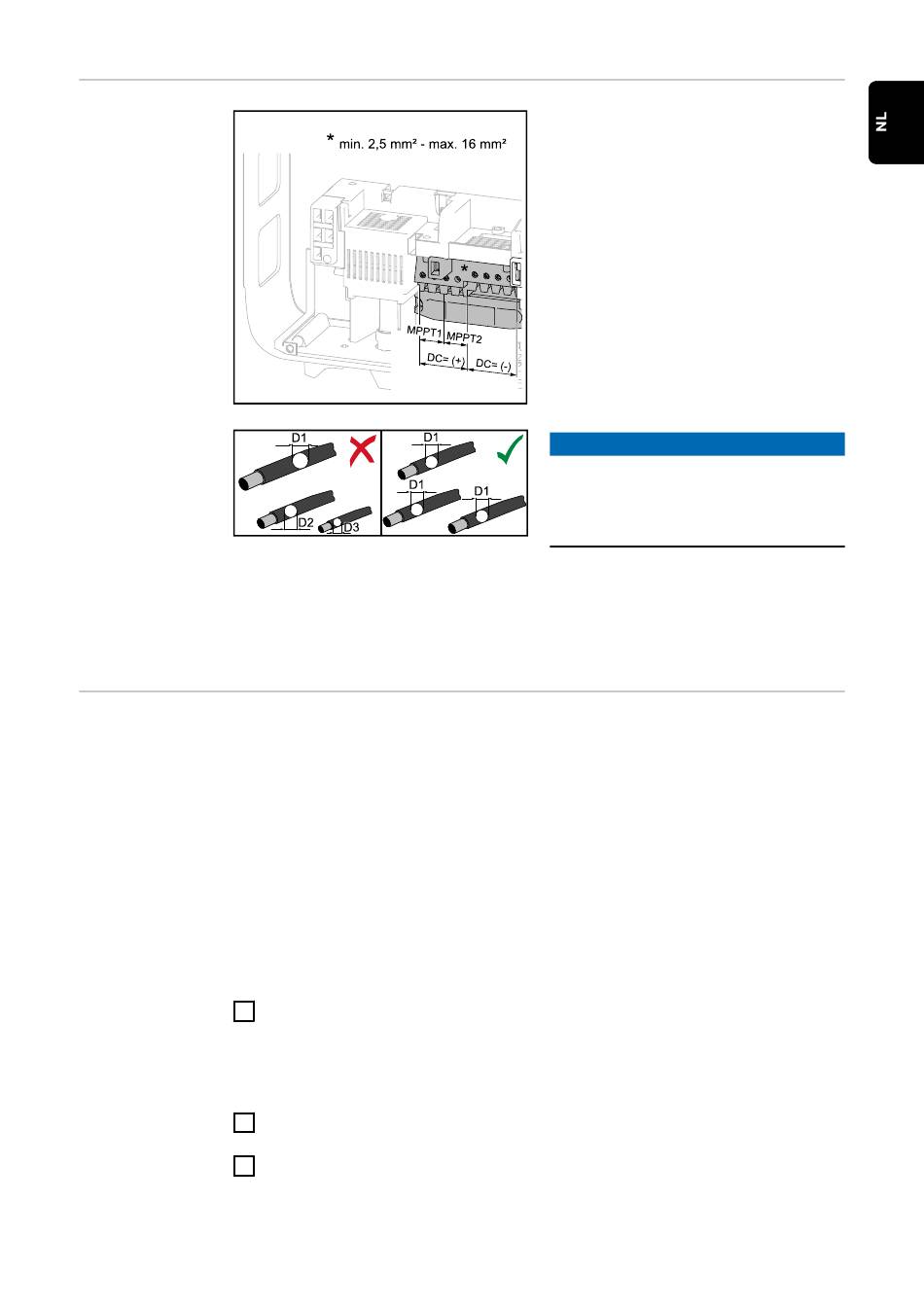

max. kabeldoorsnede per DC-kabel:
16 mm²
min. kabeldoorsnede per DC-kabel:
2,5 mm²
De DC-kabels kunnen zonder ader-
eindhulzen op de DC-aansluitklemmen
worden aangesloten.
OPMERKING!
Om een effectieve trekontlasting van
de solarmodulestrings te waarborgen,
uitsluitend even grote kabeldoorsne-
den toepassen.
23
