7.
Druk op het omhoog-gedeelte van de
schakelaar van de laadbaklift om de stang van
de hefactuator uit te schuiven totdat de opening
van de stang overeenstemt met de openingen
in de binnenste en buitenste hefbeugels
11).
Opmerking:
Kies het stel gaten in de beugel
voor de benzine- en dieselvoertuigen; raadpleeg
Veiligheids- en instructiestickers (bladz. 1)
de plaats van de openingen voor deze machine.

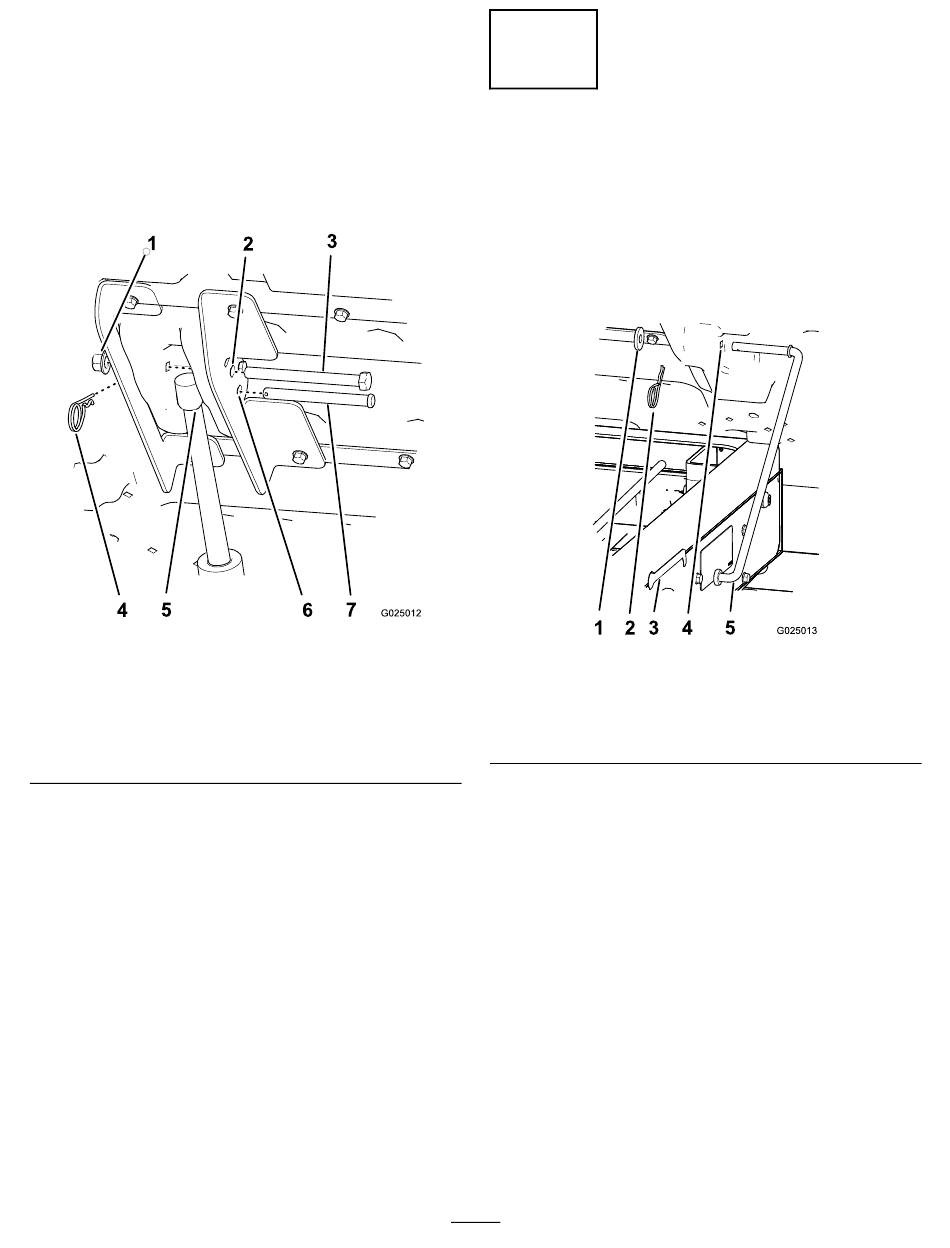

Figuur 11
1. Borgmoer (½")
2. opening van 12,7 mm voor
de inbusbout
3. Zeskantbout (½" x 5½")
4. R-pen
8.
Bevestig de stang van de hefactuator aan de
hefbeugels met de gaffelpen (3½") en de R-pen
(Figuur
11).
Opmerking:
Draai de borg- en flensmoer
helemaal vast.
9.
Draai de 4 bouten (5/16" x ¾") waarmee de
binnenste en buitenste hefbeugels aan de
laadbak worden bevestigd
een torsie van 15 tot 16,6 N·m.
10.
Steek de inbusbout (½" x 5½") door de
resterende openingen van 12,7 mm in de
binnenste en buitenste hefbeugels
en bevestig de bout met een borgmoer (½")
totdat de moer vastzit.
11.
Draai de flensmoer vast waarmee de bout
(5/16") is bevestigd totdat de moer helemaal
vastzit
(Figuur
6).
(Figuur
voor
g025012
5. Stang van hefactuator
6. opening van 12,7 mm voor
de gaffelpen
7. Gaffelpen (3½")
(Figuur
5) vast met
(Figuur
11)
5
De steunstang verwijderen
Geen onderdelen vereist
Procedure
1.
Verwijder de R-pen en ring waarmee de
steunstang aan de onderkant van de laadbak is
bevestigd
(Figuur
1. Ring
2. R-pen
3. Sleuf (frame)
2.
Schuif de steunstang naar voren om deze van
de beugel op het frame te verwijderen
12).
Opmerking:
steunstang voor toekomstig gebruik.
Opmerking:
wordt verwijderd, moet u de steunstang en de
vergrendelstang opnieuw monteren met het
aanwezige bevestigingsmateriaal en de beugel
van de steunstang.
8
12).
Figuur 12
4. Opening van de laadbak
5. Steunstang
Bewaar de onderdelen van de
Als de elektrische laadbaklift ooit
g025013
(Figuur
