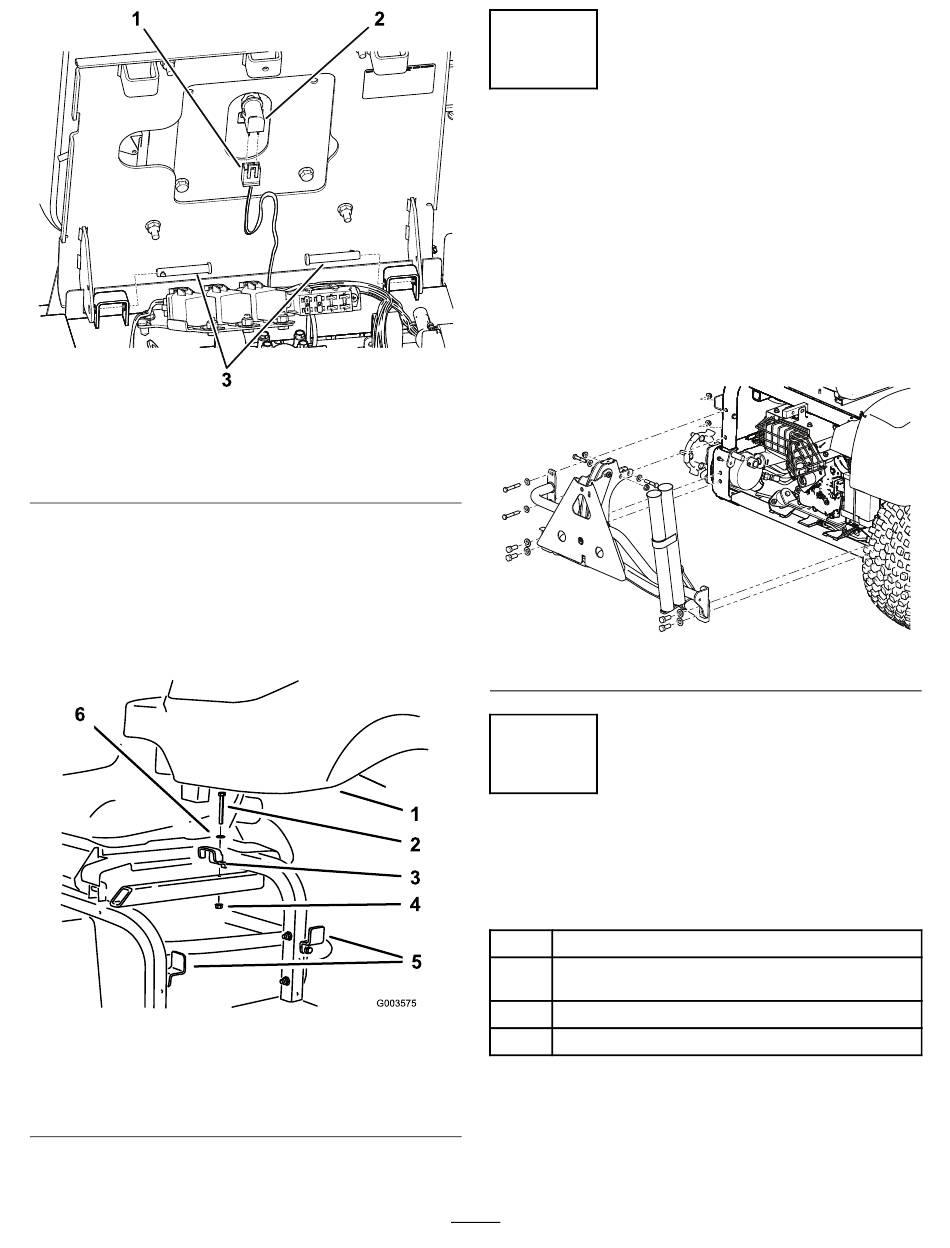

Figuur 10
1. Draad van de
stoelschakelaar
2. Stoelschakelaar
10.
Koppel de hydraulische leidingen die naar de
tank leiden af.
11.
Verwijder de bovenste beugel van de
hydraulische tank van het machineframe en zet
de 2 beugels aan de zijkant van het frame los
(Figuur
11). Verwijder en bewaar de tank en het
bevestigingsmateriaal.
Figuur 11
1. Hydraulische tank
2. Bout
3. Bovenste beugel
g242287
3. Pennen
g003575
4. Moer
5. Zijbeugel
6. Ring
4
De trekhaakbuis en het
hefsysteem verwijderen
Geen onderdelen vereist
Procedure
Verwijder de trekhaakbuis zoals wordt getoond in
Figuur
12.
Bewaar de trekhaak en al het bevestigingsmateriaal
voor latere montage.
5
De fittings monteren op de
hydraulische tank
Benodigde onderdelen voor deze stap:
1
Klein T-stuk van 90 graden met ribbel
Grote elleboog van 90 graden (met schroefdraad aan
1
beide uiteinden)
1
Zeef
1
Retourslang van kleppenblok
Procedure
Opmerking:
Zorg ervoor dat alle O-ringen zijn
gesmeerd en goed op alle fittings zijn geplaatst
alvorens deze te monteren.
9
Figuur 12
g242286
