5. Lijn de gaten in de schakelaarbeugel uit met de gaten
die u geboord hebt in de steunbeugel (Figuur 4).
6. Bevestig de schakelaarbeugel aan de steunbeugel voor
het koppelingspedaal. Gebruik hiervoor de 2 bouten
en 2 borgmoeren (Figuur 4).
De remschakelaar vervangen
De remschakelaar met 2 contacten
verwijderen
1. Verwijder de contrastekker van de kabelboom van de
machine uit de remschakelaar met 2 contacten (Figuur
5).
1. Steunbeugel (rempedaal)
2. Remschakelaar met 2
contacten
2. Gebruik een 3/16 inch boor om de 2 popnagels te
boren waarmee de remschakelaar met 2 contacten
is bevestigd aan de steunbeugel voor het rempedaal
(Figuur 5).
3. Verwijder de remschakelaar met 2 contacten en de
ringen van de steunbeugel (Figuur 5).
De remschakelaar met 4 contacten
monteren
1. Lijn de nieuwe schakelaar met 4 contacten uit met
de steunbeugel voor het rempedaal. Zorg dat de
contacten van de schakelaar naar boven gericht zijn, in
de richting van het stuur (Figuur 6).

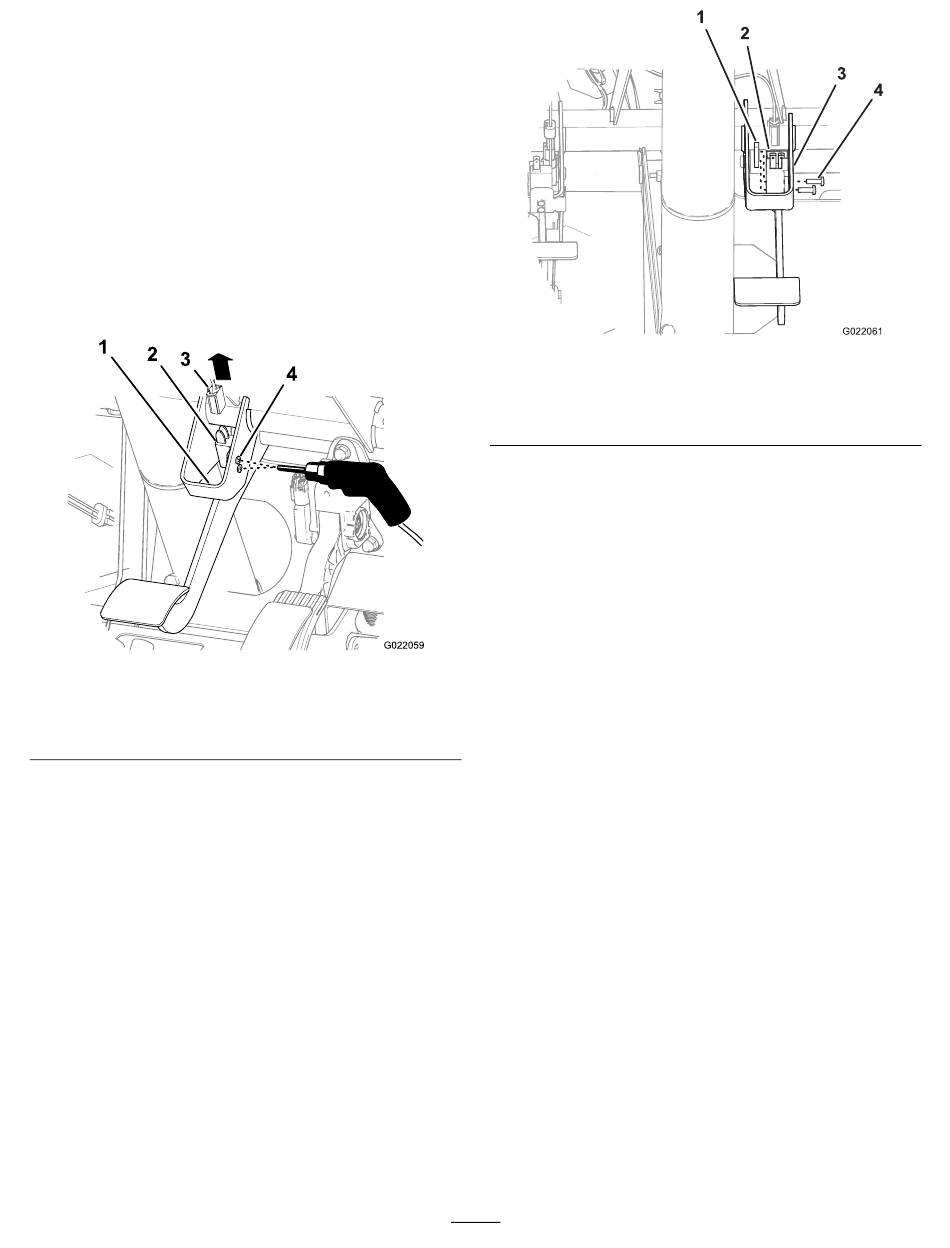

Figuur 5
3. Contrastekker
4. Popnagel
1. Plaat met schroefdraad
2. Remschakelaar met 4
contacten
2. Lijn de gaten van de remschakelaar met 4 contacten uit
met de gaten in de steunbeugel (Figuur 6).
3. Bevestig de schakelaar aan de beugel met de 2
schroeven en de andere plaat met schroefdraad (Figuur
6).
De kabelboom van de
differentieelschakelaar
monteren
De kabelboom leiden
1. Lijn de kabelboom van de schakelaar uit met het chassis
van de machine; zie Figuur 7.
3
Figuur 6
3. Steunbeugel (rempedaal)
4. Schroef
