Het koppelingmechanisme
afstellen
Geen onderdelen vereist
Procedure
1.
Monteer de hark op de tractie-eenheid en breng
het werktuig omhoog.
2.
Meet de afstand tussen de zware ring
en de schouder van het hefjuk van het
verbindingmechanisme op de werktuigkoppeling
zoals wordt getoond in
Opmerking:
Als de koppeling juist afgesteld
staat, is er een afstand van 1,5 tot 2 mm tusen
de zware ring en de schouder van het hefjuk
(Figuur
10).

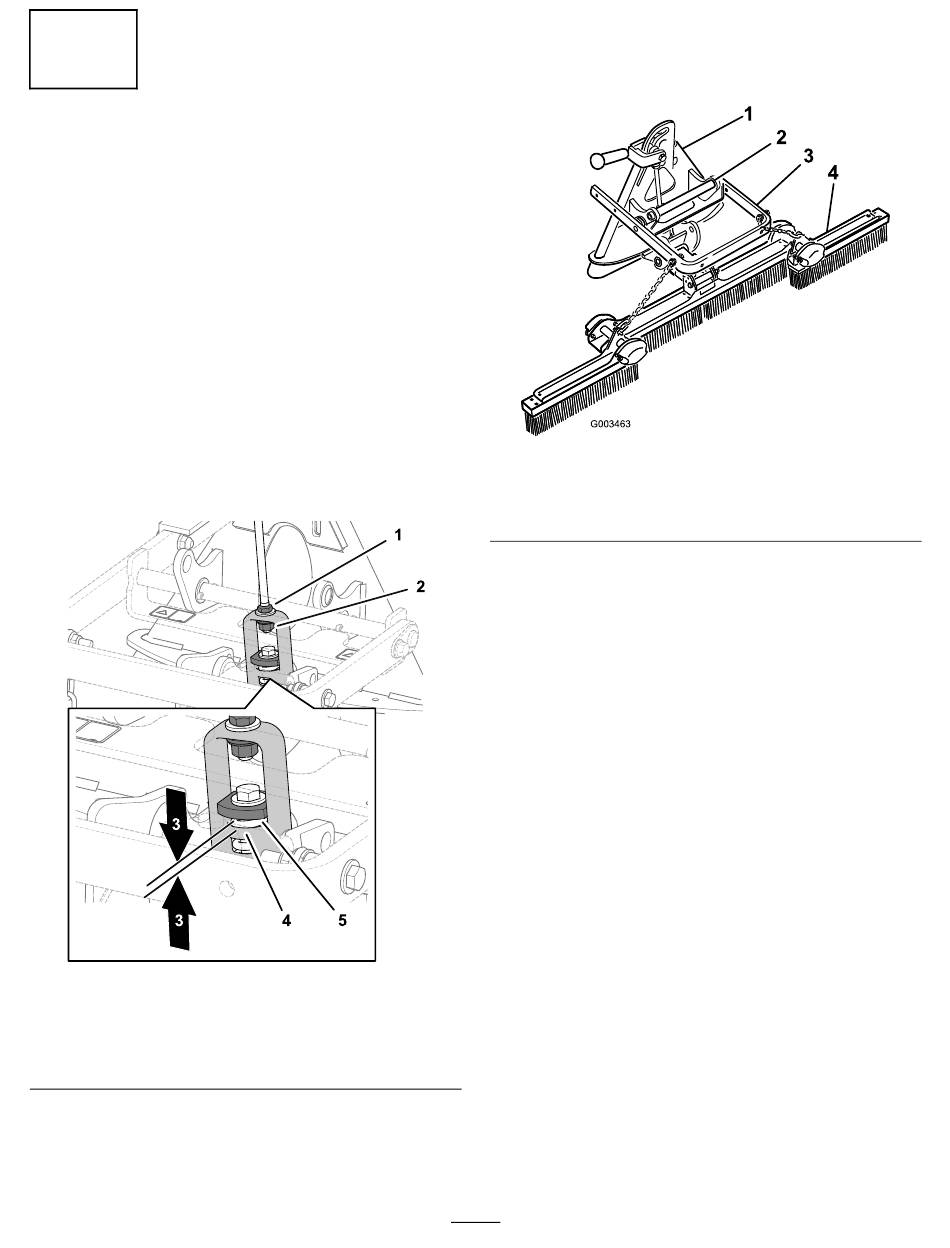

Figuur 10
1. Contramoer
2. Stelmoer
3. 1,5 tot 2 mm
3.
Als de afstand niet correct is, moet u de
contramoer losdraaien en de stelmoer op het
verbindingsmechanisme verdraaien om de
afstand te veranderen
Figuur
10.
g220790
4. Schouder van hefjuk
5. Zware ring
(Figuur
10).
Algemeen overzicht
van de machine
1. Werktuigkoppeling
2. Handgreep
6
Figuur 11
3. Hefarm
4. Borstel
g003463
