► Apparaat met koeling vanaf 14 kW vermogen of

zonder koeling:

► Apparaat met koeling tot 12 kW vermogen:

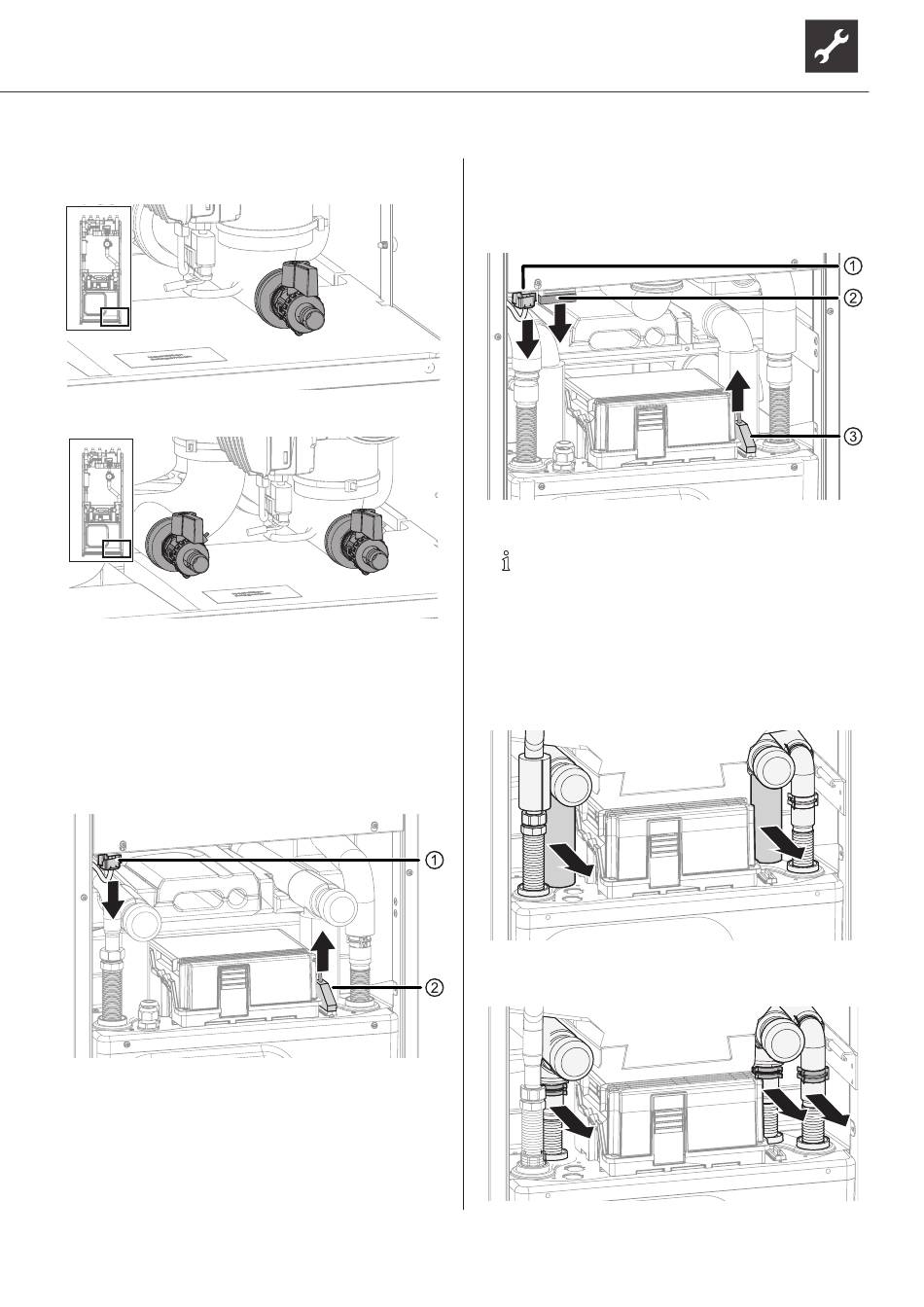

Koppel de elektrische aansluitingen los:

► Apparaat tot 12 kW vermogen:

● Trek de 2 witte stekkers (1) onder aan de elek-

trische schakelkast uit. Maak hiervoor de lip-

pen los door op de zijkanten van de stekker te

drukken

● Trek de zwarte, rechthoekige stekker (2) bo-

venaan op de modulekast uit

► Apparaat vanaf 14 kW vermogen:

● Trek de stekker (1) onder aan de elektrische

schakelkast uit

● Trek de stekker (2) onder aan de elektrische

schakelkast uit. Verwijder hiervoor de afdek-

Technische wijzigingen voorbehouden | 83056700fNL – Vertaling van de originele gebruikershandleiding | ait-deutschland GmbH

king van de schakelkast en maak de stekker

van binnen los

● Trek de zwarte, rechthoekige stekker (3) bo-

venaan op de modulekast uit

AANWIJZING

De volgende afbeeldingen tonen de verbin-

dingen bij apparaten tot 12 kW vermogen. Bij

apparaten vanaf 14 kW vermogen zijn alle

verbindingen met klemmen en zonder ventie-

len uitgevoerd.

Verwijder de isolaties aan de hydraulische verbin-

dingen.

Verwijder de 3 klemmen aan de hydraulische ver-

bindingen.
