7.5 Verwarmings- en warmdrink-
waterlaadcircuit spoelen en vullen
De afvoerleiding van de veiligheidsklep is aange-
sloten.
Het frontpaneel van de modulekast is verwijderd.
► Let erop dat de drempeldruk van de veiligheids-
klep niet wordt overschreden.

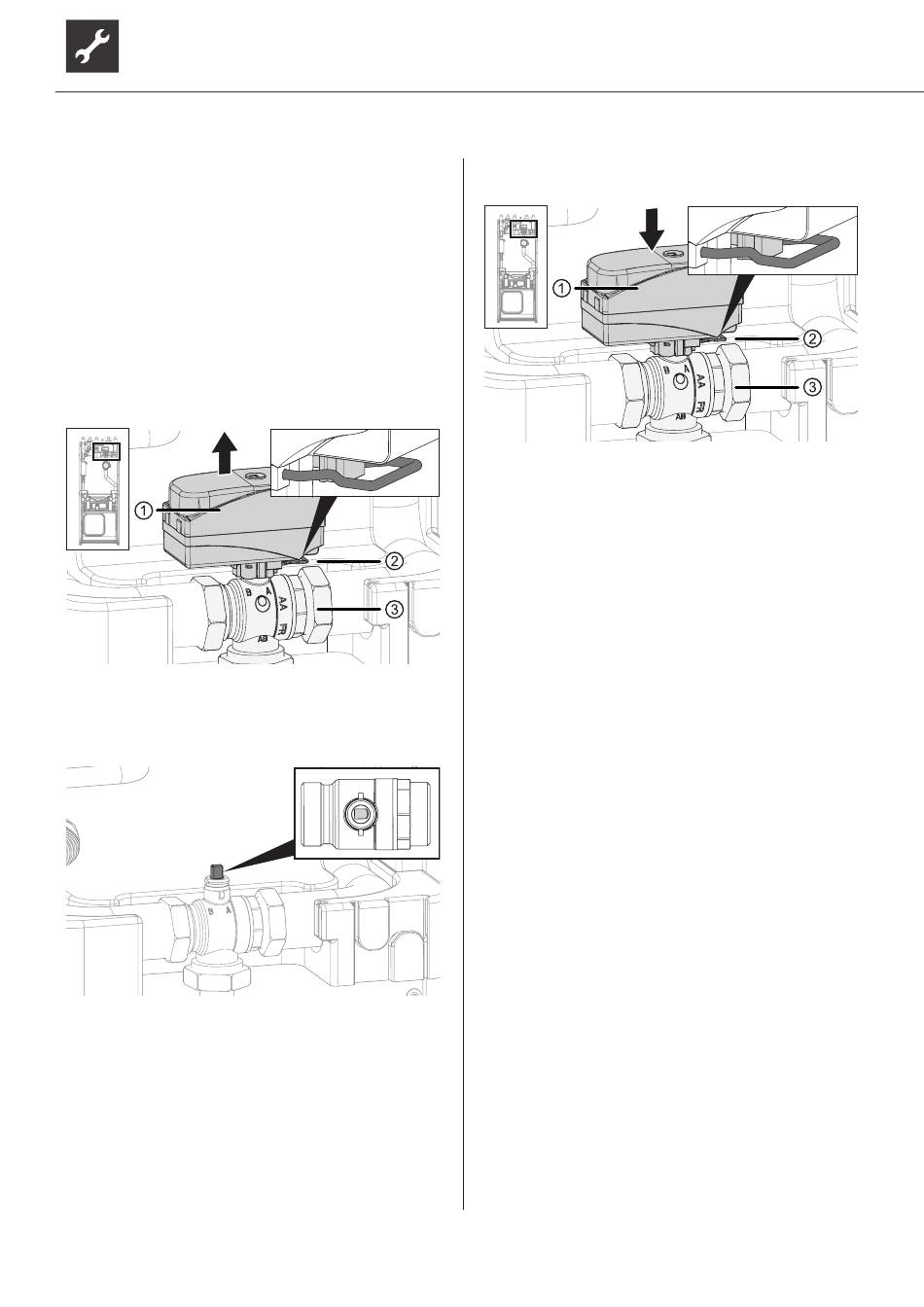

1.
Trek de beugelstift (2) aan de onderzijde van de
klepmotor (1) uit.
2.
Trek de klepmotor voorzichtig naar boven van de
3 wegomschakelklep (3).
3.
Draai de spil aan de 3 wegomschakelklep, zodat
de afgeronde zijde van de spil naar markering A
van de aansluitingen op de 3 wegomschakelklep
gericht is.
4.
Spoel het warmdrinkwaterlaadcircuit gedurende
ca. 1 minuut.
5.
Draai de spil, zodat de afgeronde zijde van de
spil naar markering B van de aansluitingen op de
3 wegomschakelklep gericht is.
6.
Spoel het verwarmingscircuit grondig, tot er geen
lucht meer uit ontsnapt.
7.
Zet de klepmotor (1) op de 3 wegomschakelklep
(3).
20
Technische wijzigingen voorbehouden | 83056700fNL – Vertaling van de originele gebruikershandleiding | ait-deutschland GmbH
8.
Steek de beugelstift (2) in de onderzijde van de
klepmotor.
9.
Let erop dat de beugelstift correct is vastgeklikt:
De klepmotor zit vast op de 3 wegomschakelklep.
Beide punten van de beugelstift liggen op het uit-
stekende gedeelte.
De punten van de beugelstift zijn ca. 2 mm zicht-
baar (niet veel meer!).
10. Schroef het frontpaneel van de modulekast vast.
8
1.
Isoleer het verwarmingscircuit en de warmtebron
in overeenstemming met de lokale voorschriften.
2.
Open de afsluiters.
3.
Voer een drukproef uit en controleer de dichtheid.
B
A
4.
Isoleer de interne leidingen aan de modulekast
met het isolatiemateriaal uit het bijgeleverde ex-
tra pakket.
5.
Isoleer de externe, plaatselijke buisleidingen.
6.
Isoleer alle aansluitingen, armaturen en leidingen.
7.
Isoleer de warmtebron diffusiedicht.
8.
Isoleer bij apparaten met koeling ook het verwar-
mingscircuit diffusiedicht.
9.
Isoleer bij apparaten met koeling en een vermo-
gen vanaf 14 kW ook de ontluchtingsklep aan de
koelwisselaar diffusiedicht. Plak hiervoor de isola-
tiestroken over elkaar (
Hydraulische aansluitingen
isoleren
extra pakket).
