6.2 Modulekast inbouwen
1.
Zet de modulekast voorzichtig onderaan in de
kast en schuif deze langzaam en voorzichtig naar
binnen.
● Bij apparaten tot 12 kW vermogen: Til de moer
aan de verwarmingsaanvoer op en houd deze
in deze positie vast
● Til de buizen op, zodat deze niet worden be-
schadigd
2.
Breng de beide bevestigingsschroeven aan de zij-
kant aan.
3.
Verbind de hydraulische aansluitingen. Vervang
hierbij de O-ringen aan de warmtepompaanslui-
tingen ( bijgeleverd in extra pakket).
4.
Voer een drukproef uit en isoleer de buizen met
de bijgeleverde isolatieslangen ( extra pakket).
5.
Breng de elektrische aansluitingen tot stand:
● Steek beide stekkers aan de elektrische scha-
kelkast in. Verzeker u ervan dat de stekkers
vlot kunnen worden ingestoken en dat de lip-
pen vastklikken
● Steek de zwarte, rechthoekige stekker boven-
aan op de modulekast in
6.3 Hydraulische aansluitingen
monteren
LET OP
Beschadiging van de koperen leidingen door ontoe-
laatbare belasting!
► Beveilig alle aansluitingen tegen verdraaiing.
AANWIJZING
De warmtebron kan bovenaan, rechts of links
worden aangesloten.
De warmtebroninstallatie is volgens de voorschrif-
ten uitgevoerd ( planningshandboek, maat-
schetsen, opstellingsschema's).
De diameters en lengtes van de buizen van het
verwarmingscircuit en de warmtebron zijn vol-
doende gedimensioneerd.
De vrije opvoerhoogte van de circulatiepom-
pen brengt ten minste de voor dit apparaattype
vereiste minimale doorstroomhoeveelheid op
( "Technische gegevens / leveringsomvang",
vanaf pagina 24).
De leidingen voor de warmtebron en de verwar-
ming zijn via een vast punt aan de wand of het
plafond bevestigd.
Technische wijzigingen voorbehouden | 83056700fNL – Vertaling van de originele gebruikershandleiding | ait-deutschland GmbH
Leidingen naar de warmtebron afsnijden
AANWIJZING
Deze stap is alleen noodzakelijk bij appara-
ten vanaf 14 kW vermogen en bij aansluiting
van de warmtebron rechts of links.

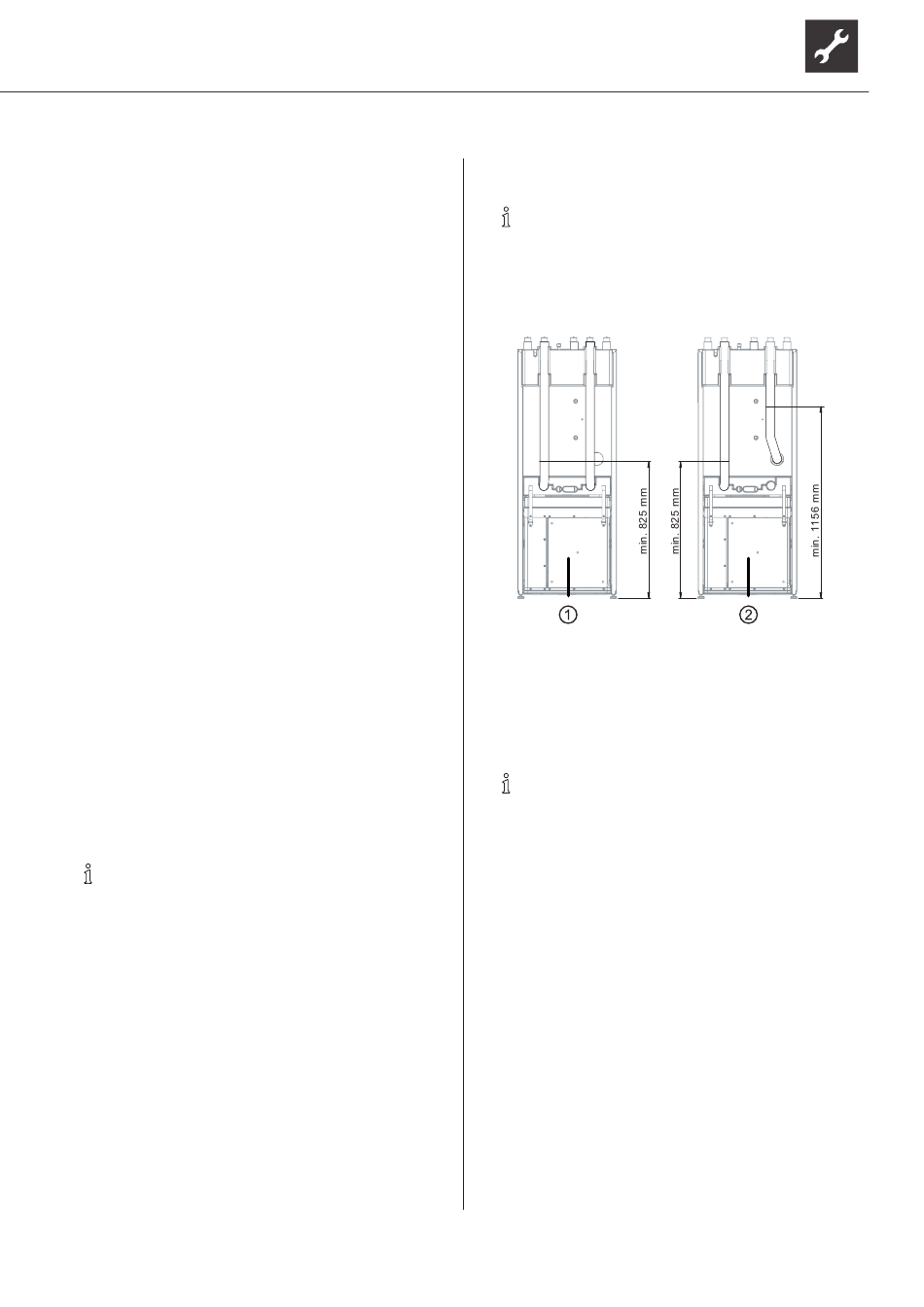

► Snijd de leidingen af zoals op de tekening weer-
gegeven.
1 apparaten zonder koeling
2 apparaten met koeling
Klemringschroefverbindingen en kogelkranen
monteren
AANWIJZING
Dit gedeelte is alleen relevant voor apparaten
tot 12 kW vermogen.
LET OP
Lekkage of breuk van de wartelmoer door te hoge
krachtuitoefening!
► Draai de wartelmoer niet harder aan dan hierbe-
schreven is.
1.
Controleer de buiseinden op krassen, verontreini-
gingen en vervormingen.
2.
Controleer de correcte positie van de klemring op
de fitting.
3.
Schuif de buis door de klemring in de fitting tot
aan de aanslag.
4.
Draai de wartelmoer handvast aan en breng een
watervaste markering aan.
5.
Draai de wartelmoer met een 3/4 omwenteling aan.
6.
Controleer de verbinding op dichtheid.
Indien de verbinding niet dicht is:
15
