De Terugslagventielen Repareren; Terugslagventielen Demonteren; Terugslagventielen Monteren - Graco Quantm H30 Instructie
Inhoudsopgave
De terugslagventielen
repareren
Zie A
. 14–A
. 15.
FB
FB
Terugslagventielen demonteren
Voorkom ernstige brandwonden en raak de hete
vloeistof of de hete apparatuur niet aan.
1. Voer De apparatuur voorbereiden op reparatie,
pagina 32, uit.
2. Tap de apparatuur af.
Voor apparatuur met een draaibare steun:
Verwijder de snelsluitpennen (29b) en draai
de apparatuur om af te tappen. Zie A
OPMERKING: Draai de apparatuur na het
aftappen naar de posities die het demonteren
vergemakkelijken.

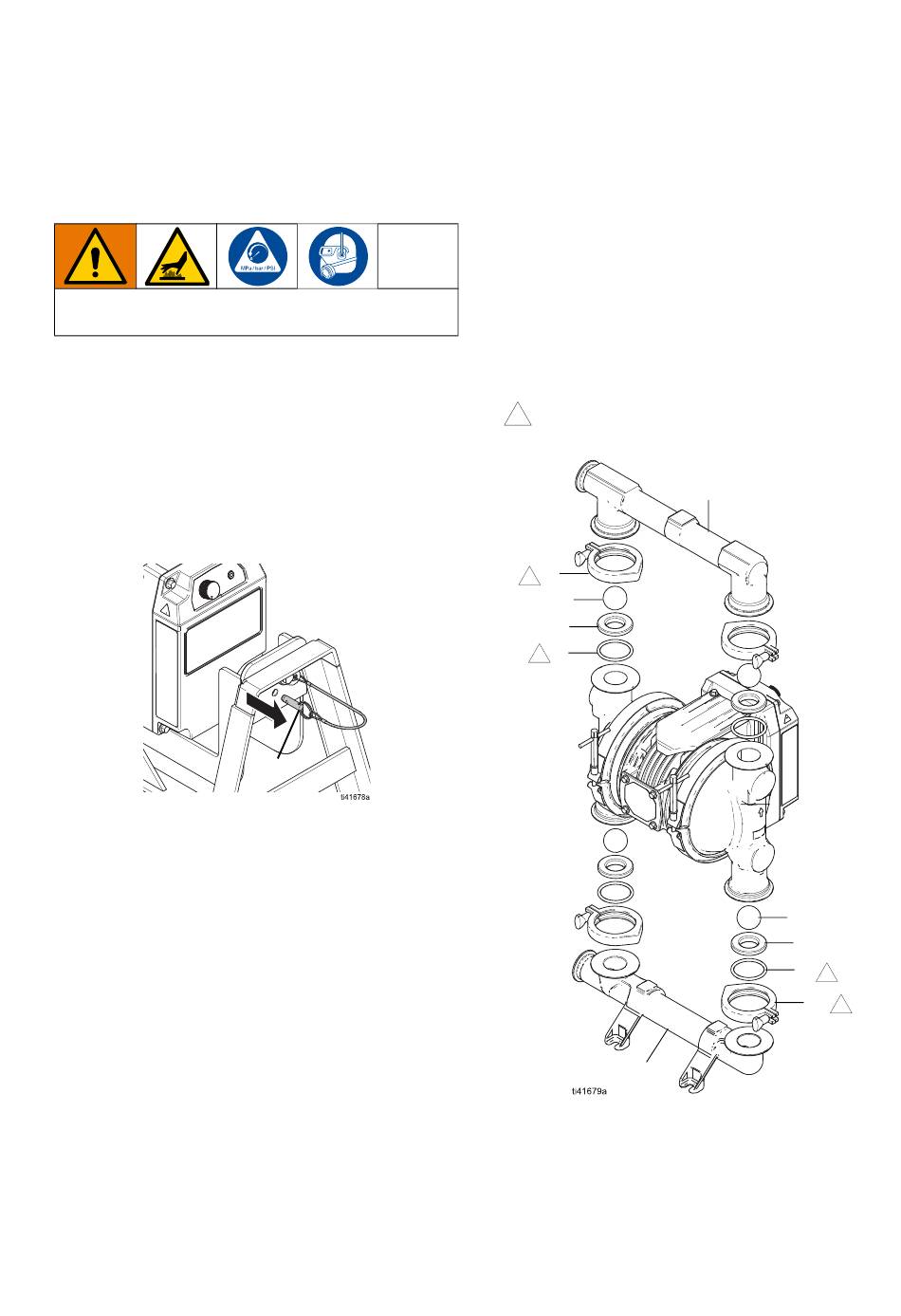

A
. 14: Snelsluitpen, draaibare steun
FB
3. Verwijder alle klemmen (7a) op het
uitlaatverdeelstuk (4).
4. Verwijder het uitlaatverdeelstuk (4),
de afdichtingen (10, waar van toepassing),
de terugslagventielen (9) en de zittingen (8).
OPMERKING: Wees voorzichtig bij het
verwijderen van verdeelstukken om schade aan
de componenten van de terugslagventielen
te voorkomen.
5. Verwijder alle klemmen (7a) op het
inlaatverdeelstuk (5).
6. Verwijder het inlaatverdeelstuk (5),
de afdichtingen (10, waar van toepassing),
de terugslagventielen (9) en de zittingen (8).
OPMERKING: Wees voorzichtig bij het
verwijderen van verdeelstukken om schade aan
de componenten van de terugslagventielen
te voorkomen.
3A7195D
. 14.
FB
29b
7. Reinig de onderdelen en controleer ze
op beschadigingen. Vervang waar nodig.
Terugslagventielen monteren
1. Lijn zittingen (8), terugslagventielen (9),
afdichtingen (10, waar van toepassing) en
verdeelstukken (4, 5) uit, precies zoals afgebeeld
voor uw apparatuurmodel, en plaats ze.
Zie je bijbehorende onderdelenhandleiding.
Zie Bijbehorende handleidingen, pagina 2.
2. Gebruik de klemmen (7a) om de verdeelstukken
(4, 5) losjes op de vloeistofdeksels (3)
te bevestigen. Nadat alle componenten goed zijn
uitgelijnd, zet u de klemmen (7a) stevig vast.
Smeer klemmen (7a) en afdichtingen (10)
2
in met waterbestendig smeermiddel speciaal
voor sanitair.
7a
2
9
8
10
2
5
A
. 15: Terugslagventielen
FB
Reparatie
4
3
9
8
10
2
7a
2
33
