5
Het zwaailicht monteren
Benodigde onderdelen voor deze stap:
1
Voet van zwaailicht
1
Zwaailicht
1
Afstandsstuk
2
Slotbout (⅜" x 1")
Procedure
1.
Verwijder de zwaailichtaansluiting van de
zwaailichtvoet
(Figuur
2.
Leid de kabelboom naar boven door de
contramoer, ring en de voet van het zwaailicht,
en koppel hem aan de zwaailichtaansluiting
(Figuur
7).
3.
Steek de kabelschoenen van de kabelboom in
de zwaailichtaansluiting.
Opmerking:
Monteer de violette draad
op de middelste aansluiting van de
zwaailichtaansluiting en de zwarte draad
op de buitenkant van de aansluiting van de
zwaailichtaansluiting
4.
Schroef de zwaailichtaansluiting in de
zwaailichtvoet door de voet te draaien
7).
Opmerking:
Dit voorkomt dat de kabelboom
gedraaid wordt.
5.
Monteer de voet van het zwaailicht op
de zwaailichtbeugel met de bijgeleverde
contramoer
(Figuur
6.
Sluit het zwaailicht aan op de voet en draai de
vleugelmoer vast.
7).
(Figuur
7).
(Figuur
7).
1. Zwaailicht
2. Zwaailichtconnector
3. Voet van zwaailicht
6
Het dak monteren
Geen onderdelen vereist
Procedure
1.
Monteer het dak op de cabine met de 22
schroeven die u eerder verwijderd hebt
1).
2.
Draai de schroeven aan met een torsie van 10,1
tot 12,4 N·m.
7
De accu aansluiten
Geen onderdelen vereist
Procedure
Sluit de negatieve accukabel aan op de accu.
5

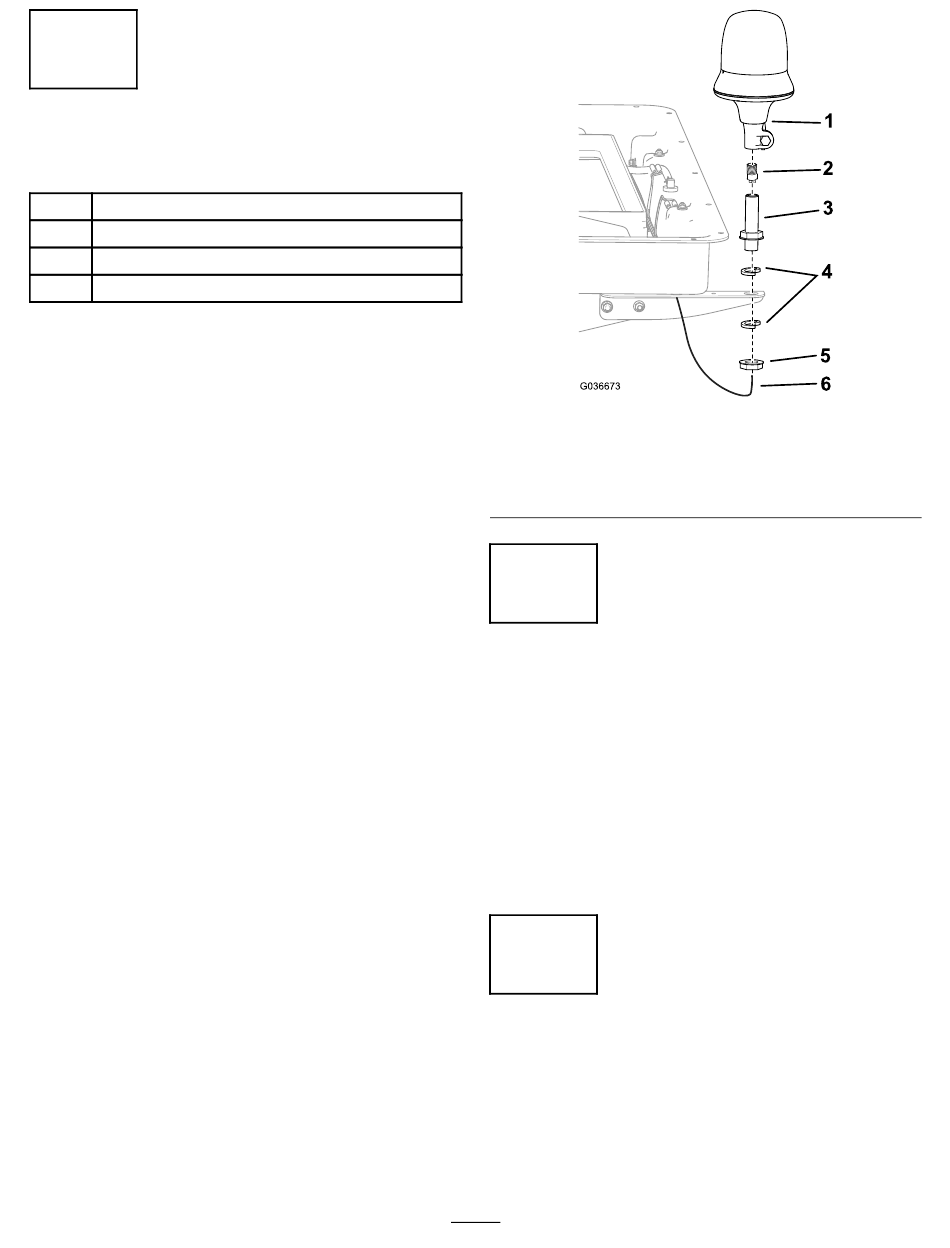

Figuur 7
4. Borgring
5. Contramoer
6. Kabelboom
g036673
(Figuur
