De montagegaten voor de
onderste CE-kap boren
1.

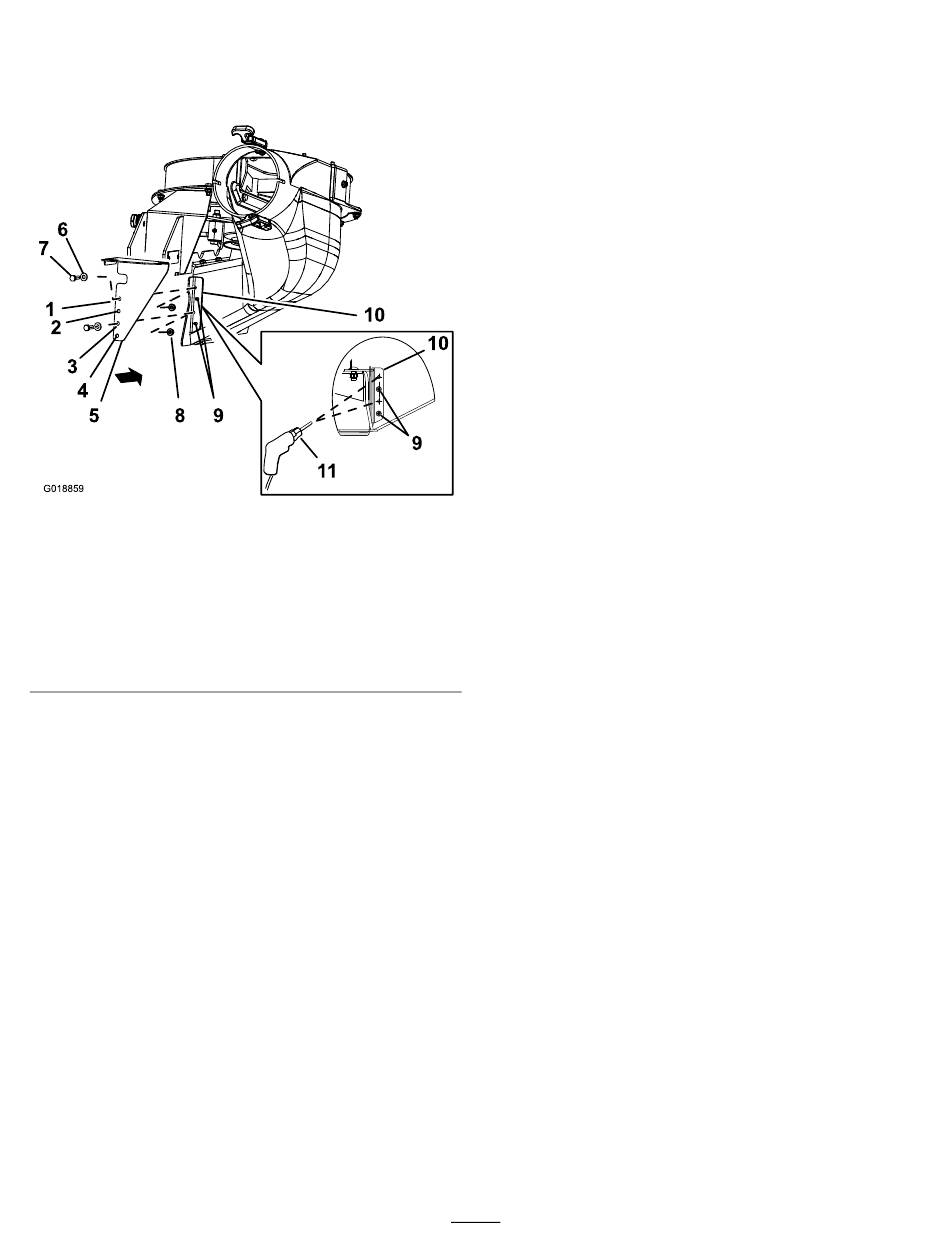

Lijn de onderste CE-onderkap uit met de beugel
van het blazerkanaal; zie
Figuur 11
1. Gat 1
2. Gat 2
3. Gat 3
4. Gat 4
5. Onderste CE-kap
6. Ring
2.
Lijn gat 2 en gat 4 van de onderste CE-onderkap
uit met de klinknagels die door de beugel van
het blazerkanaal steken
Opmerking:
Zorg dat de flens van de onderste
CE-kap (de flens met de gaten) vlak tegen de
beugel van het blazerkanaal zit.
3.
Markeer gat 1 en gat 3 van de onderste CE-kap
op de beugel van het blazerkanaal en verwijder
de CE-kap
(Figuur
4.
Maak op de markeringen van de beugel van het
blazerkanaal een gat met een centerpons.
5.
Boor op deze locaties gaten van 7 mm in de
beugel van het blazerkanaal
Figuur
11.
7. Zeskantbout (¼" x ¾")
8. Borgmoer (¼")
9. Klinknagels
10. Beugel van blazerkanaal
11. Boor van 7 mm
(Figuur
11).
11).
(Figuur
11).
De onderste CE-kap monteren
Opmerking:
het maaidek zonder de blazer; raadpleeg de
montage-instructies van de E-Z Vac™ blazer- en
aandrijvingsset.
1.
Lijn de onderste CE-kap uit met de beugel van
het blazerkanaal
2.
Lijn gat 2 en gat 4 van de onderste CE-kap uit
met de klinknagels die door de beugel van het
blazerkanaal steken
3.
Bevestig de onderste CE-kap aan de blazer
met 2 zeskantbouten (¼" x ¾"), 2 ringen en
2 borgmoeren (¼") in gat 1 en gat 4 van de
CE-kap
(Figuur
De blazer monteren
Als u de blazer hebt verwijderd, dient u deze als volgt
op het maaidek te monteren:
Opmerking:
grasvanger (Toro model 78463).
g018859
1.
Leg de blazerriem rond de poelie van de blazer
(Figuur
10).
2.
Breng de draaipen van de blazer op één lijn met
de scharnieropening in het maaidek en laat de
blazer op het maaidek zakken.
3.
Open de borgpen van de blazer, breng de blazer
naar het maaidek en bevestig de borgpen aan
de kanaalbeugel
Opmerking:
het gat in de kanaalbeugel en de CE-poeliekap
steekt.
4.
Leid de riem voorlopig onder de spanpoelie
(Figuur
10).
5.
Leg de riem rond de aandrijfpoelie
6.
Beweeg de spanpoelie naar de vaste veerstang
en monteer de veer door de veerhaak uit te lijnen
met de veerstang van de spanpoelie
7.
Trek de veerbelaste spanpoelie weg van
de vaste veerstang en leid de riem rond de
spanpoelie
10
Monteer de onderste CE-kap op
(Figuur
11).
(Figuur
11).
11).
Raadpleeg de handleiding van de
(Figuur
9).
Zorg ervoor dat de borgpen uit
(Figuur
10).
(Figuur
10).
(Figuur
9).
