Een tv aansluiten
■
Aansluitmethode 4 (tv zonder HDMI-ingangen)
Kies een van de volgende aansluitingen, afhankelijk van welke video-ingangen
beschikbaar zijn op de tv.
Als u "AV4" selecteert als signaalbron door op AV4 of SCENE(TV) te drukken, wordt
de tv-audio afgespeeld op dit toestel.
• Als u de tv op dit toestel aansluit met een andere kabel dan HDMI, kunnen video's die via HDMI naar dit
toestel worden verzonden niet worden weergegeven op de tv. Welke analoge video's kunnen worden
weergegeven op de tv is bovendien afhankelijk van de instelling van "Analog to Analog Conversion".
Zie "Videosignaalstroom" (p. 122) voor meer informatie.
• Als u een extern apparaat hebt aangesloten op de AV4-aansluitingen of als u een andere ingang wilt
gebruiken (anders dan OPTICAL) voor het aansluiten van de tv, sluit u de tv aan op een van de AV1~6- en
AUDIO1~2-aansluitingen. Als u de SCENE-functie wilt gebruiken (p. 44), moet u ook de ingangstoewijzing
voor SCENE(TV) wijzigen.

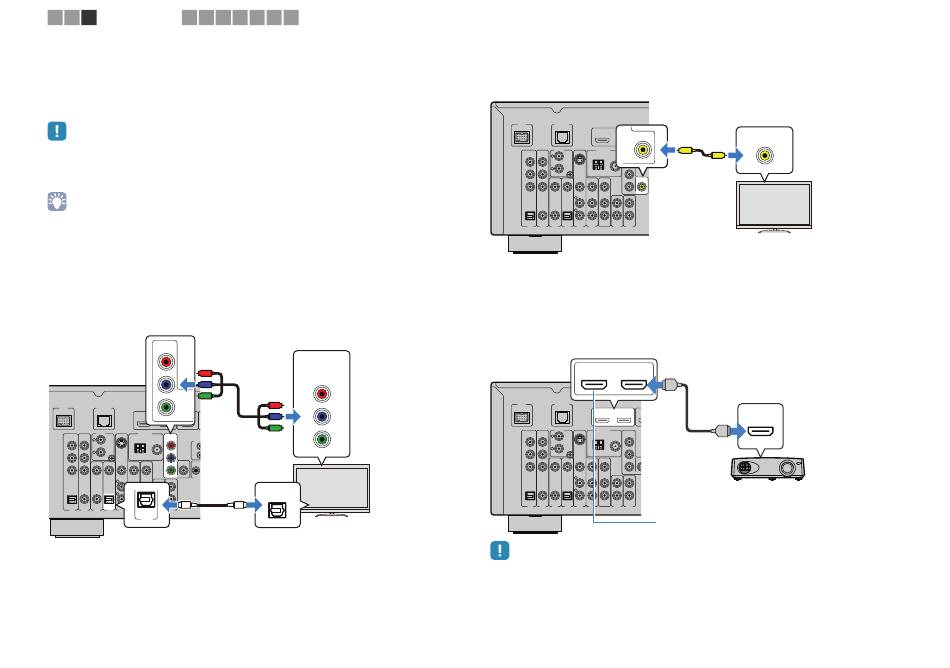

COMPONENT VIDEO-aansluiting (met een componentvideokabel)
MONITOR OUT
(COMPONENT VIDEO)-aansluitingen
COMPONENT
VIDEO
Dit toestel
P
R
(achterzijde)
P
R
P
B
P
B
Y
DOCK
NETWORK
HDMI 1
HDMI OUT
Y
1
2
MONITOR OUT
(BD/DVD)
ARC
PHONO
ANTENNA
COMPONENT
COMPONENT
VIDEO
VIDEO
L
AM
FM
REMO
P
R
IN
P
R
R
S VIDEO
GND
OUT
75Ω
P
B
P
B
VIDEO
VIDEO
Y
+
Y
0.1
MONITOR OUT
TRIGGER
L
R
O
OPTICAL
COAXIAL
COAXIAL
OPTICAL
AV
(CD)
(TV)
OUT
OPTICAL
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AUDIO 1
AUDIO 2
(TV)
AV 4
AV4 (OPTICAL)-
aansluiting
Video-ingang
(componentvideo)
COMPONENT
VIDEO
P
R
P
P
R
B
P
B
Y
Y
OPTICAL
O
Tv
Audio-uitgang
(digitaal optisch)
VIDEO-aansluiting (composietvideo) (met een video-plugkabel)
Dit toestel
MONITOR OUT
(achterzijde)
(VIDEO)-aansluiting
DOCK
NETWORK
HDMI 1
HDMI OUT
1
2
VIDEO
(BD/DVD
ARC
PHONO
ANTENNA
COMPONENT
COMPONENT
VIDEO
VIDEO
L
AM
FM
MONITOR OUT
P
R
P
R
R
GND
S VIDEO
75Ω
P
B
P
B
VIDEO
VIDEO
Y
Y
MONITOR OUT
L
R
OPTICAL
COAXIAL
COAXIAL
OPTICAL
AV
(CD)
(TV)
OUT
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AUDIO 1
AUDIO 2
■
Een andere tv of een projector aansluiten
Dit toestel heeft 2 HDMI-uitgangen. Als u een andere tv of een projector via een
HDMI-kabel wilt aansluiten op dit toestel, kunt u de tv's (of projector) die worden
gebruikt voor het bekijken van video's bedienen met de afstandsbediening (p. 43).
HDMI OUT 2-aansluiting
Dit toestel
HDMI OUT
(achterzijde)
1
2
ARC
HDMI
DOCK
NETWORK
HDMI OUT
1
2
ARC
PHONO
ANTENNA
COMPONENT
COMPONENT
VIDEO
VIDEO
L
AM
FM
P
R
P
R
R
GND
S VIDEO
75Ω
P
B
P
B
VID
VIDEO
Y
Y
MONITOR OU
L
R
OPTICAL
COAXIAL
COAXIAL
OPTICAL
AV
(CD)
(TV)
OUT
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AUDIO 1
AUDIO 2
Tv (reeds aangesloten)
• HDMI Control is niet beschikbaar op de HDMI OUT 2-aansluiting.
Video-ingang
(composietvideo)
VIDEO
V
V
Tv
HDMI-ingang
HDMI
