Andere apparaten aansluiten
7
Andere apparaten aansluiten

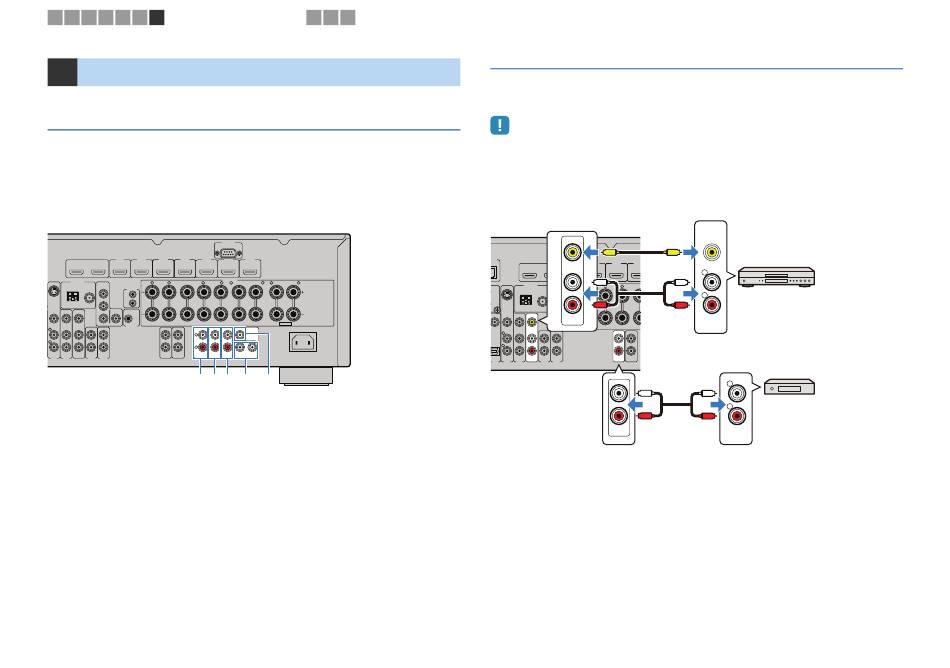

Een externe vermogensversterker aansluiten
Bij het aansluiten van een externe vermogensversterker (pre-hoofdversterker) voor
het verhogen van de luidsprekerweergave, dient u de ingangaansluitingen van
de vermogensversterker aan te sluiten op de PRE OUT-aansluitingen van dit toestel.
Via de PRE OUT-aansluitingen worden dezelfde kanaalsignalen weergegeven als
via de overeenkomstige SPEAKERS-aansluitingen.
Dit toestel (achterzijde)
RS-232C
HDMI 1
HDMI 2
HDMI 3
HDMI 4
HDMI 5
HDMI 6
HDMI OUT
1
2
ARC
(BD/DVD)
SPEAKERS
ANTENNA
R
FRONT
L
CENTER
R
SURROUND
L
COMPONENT
VIDEO
AM
FM
REMOTE
IN
P
R
S VIDEO
OUT
75Ω
P
B
VIDEO
+12V
Y
0.1A MAX.
MONITOR OUT
TRIGGER OUT
L
SINGLE
L
R
R
AV
AUDIO
ZONE 2
FRONT
SURROUND
SUR. BACK
OUT
OUT
OUT
PRE OUT
AV 5
AV 6
AUDIO 1
AUDIO 2
1 2 3 4
1
FRONT-aansluitingen
Geven geluiden van het voorkanaal weer.
2
SURROUND-aansluitingen
Geven geluiden van het surroundkanaal weer.
3
SUR. BACK-aansluitingen
Geven geluiden weer voor het achterste surroundkanaal. Als u slechts één externe versterker
gebruikt voor het achterste surroundkanaal, moet u die aansluiten op de SINGLE-aansluiting
(L-zijde).
4
SUBWOOFER1~2-aansluitingen
Voor het aansluiten van een subwoofer met een ingebouwde versterker. Als 2 subwoofers zijn
aangesloten wordt via beide hetzelfde geluid weergegeven.
5
CENTER-aansluiting
Geeft geluiden van het middenkanaal weer.
8 9 10
HDMI 7
R
SURROUND BACK/
BI–AMP
L
R
ZONE 2/PRESENCE
L
SINGLE
EXTRA SP
CENTER
AC IN
1
SUBWOOFER
2
5
Video/audio-opnameapparaten aansluiten
U kunt video/audio-opnameapparaten aansluiten op de AV OUT- en AUDIO
OUT-aansluitingen. Deze aansluitingen voeren analoge video-/audiosignalen uit
die zijn geselecteerd als de invoer.
• Als u video/audio van een videoapparaat wilt kopiëren, sluit u het videoapparaat aan op
de AV5~6-aansluitingen of V-AUX (VIDEO/AUDIO)-aansluitingen van dit toestel.
• Als u audio van een audioapparaat wilt kopiëren, sluit u het audioapparaat aan op de AV5~6-aansluitingen,
AUDIO1~2-aansluitingen of V-AUX (AUDIO)-aansluitingen van dit toestel.
Dit toestel
AV OUT-aansluitingen
(achterzijde)
V
ORK
HDMI 1
HDMI 2
HDMI 3
HDMI
HDMI OUT
1
2
(BD/DVD)
ARC
L
ANTENNA
R
FRONT
L
CEN
COMPONENT
VIDEO
AM
FM
REMOTE
IN
P
R
S VIDEO
R
GND
OUT
75Ω
P
B
VIDEO
AV
OUT
Y
+12V
0.1A MAX.
MONITOR OUT
TRIGGER OUT
L
R
OPTICAL
AV
AUDIO
ZONE 2
(TV)
OUT
OUT
OUT
AV 4
AV 5
AV 6
AUDIO 1
AUDIO 2
L
R
AUDIO
OUT
AUDIO OUT-
aansluitingen
Video-/audioingang
VIDEO
V
L
L
Video-
R
opnameapparaat
R
AUDIO
L
L
Audio-opname
R
apparaat
R
AUDIO
Audio-ingang
32
Nl
