Andere apparaten aansluiten
Een apparaat aansluiten dat compatibel is
met SCENE link -weergave (externe aansluiting)

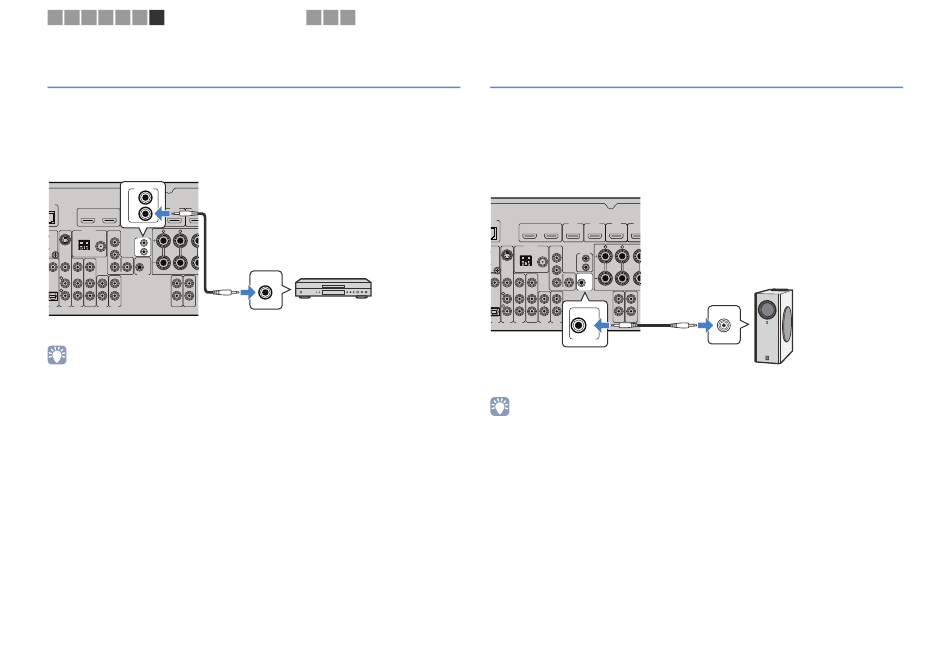

Als u een Yamaha-product hebt waarmee SCENE-controlesignalen kunnen
worden overgedragen, kunt u het Yamaha-product bedienen in combinatie met
sceneselectie (p. 44) door het met een mono-mini-jackkabel aan te sluiten op
de REMOTE OUT-aansluiting.
Dit toestel
REMOTE OUT-aansluiting
(achterzijde)
REMOTE
IN
ORK
HDMI 1
HDMI 2
HDMI 3
HDMI
HDMI OUT
1
2
OUT
(BD/DVD)
ARC
ANTENNA
R
FRONT
L
CEN
COMPONENT
VIDEO
AM
FM
REMOTE
IN
P
R
S VIDEO
GND
OUT
75Ω
P
B
VIDEO
Y
+12V
0.1A MAX.
MONITOR OUT
TRIGGER OUT
L
R
OPTICAL
AV
AUDIO
ZONE 2
(TV)
OUT
OUT
OUT
AV 4
AV 5
AV 6
AUDIO 1
AUDIO 2
• Als u een Yamaha-product dat compatibel is met SCENE link-weergave aansluit op de REMOTE OUT-
aansluiting, kunt u de weergave op het Yamaha-product in combinatie met sceneselectie starten (p. 44).
Als u SCENE link-weergave wilt activeren, geeft u het apparaattype op in "Device Control" (p. 84) in het
menu "Scene".
• U sluit ook een ontvanger/verzender van infrarood signalen aan voor het bedienen van apparaten in
de hoofdzone van Zone2 (p. 70).
8 9 10
Extern signaal
REMOTE
IN
Yamaha-product
(dvd-speler enz.)
Een apparaat aansluiten dat compatibel
is met de triggerfunctie
Met de triggerfunctie kan een extern apparaat worden bediend in combinatie met
de bediening (in-/uitschakelen, invoer selecteren enz.) van dit toestel. Als u een
Yamaha-subwoofer hebt die een systeemaansluiting of een apparaat met een
triggeringang ondersteunt, kunt u de triggerfunctie gebruiken door het externe
apparaat aan te sluiten op de TRIGGER OUT-aansluiting.
Dit toestel (achterzijde)
ORK
HDMI 1
HDMI 2
HDMI 3
HDMI
HDMI OUT
1
2
ARC
(BD/DVD)
ANTENNA
R
FRONT
L
CEN
COMPONENT
VIDEO
AM
FM
REMOTE
IN
P
R
GND
S VIDEO
OUT
75Ω
P
B
VIDEO
+12V
Y
0.1A MAX.
MONITOR OUT
TRIGGER OUT
systeemaansluiting
L
R
OPTICAL
AV
AUDIO
ZONE 2
(TV)
OUT
OUT
OUT
AV 4
AV 5
AV 6
AUDIO 1
AUDIO 2
+12V
0.1A MAX.
TRIGGER OUT
TRIGGER OUT-aansluiting
• U kunt de instellingen voor de triggerfunctie configureren in "Trigger Output" (p. 100) in het menu "Setup".
Ingang
Yamaha-subwoofer die
een systeemaansluiting ondersteunt
