Ingebouwde luchtregelaars
Zijde basismateriaal (A)
Alle modellen
CG
CA
A

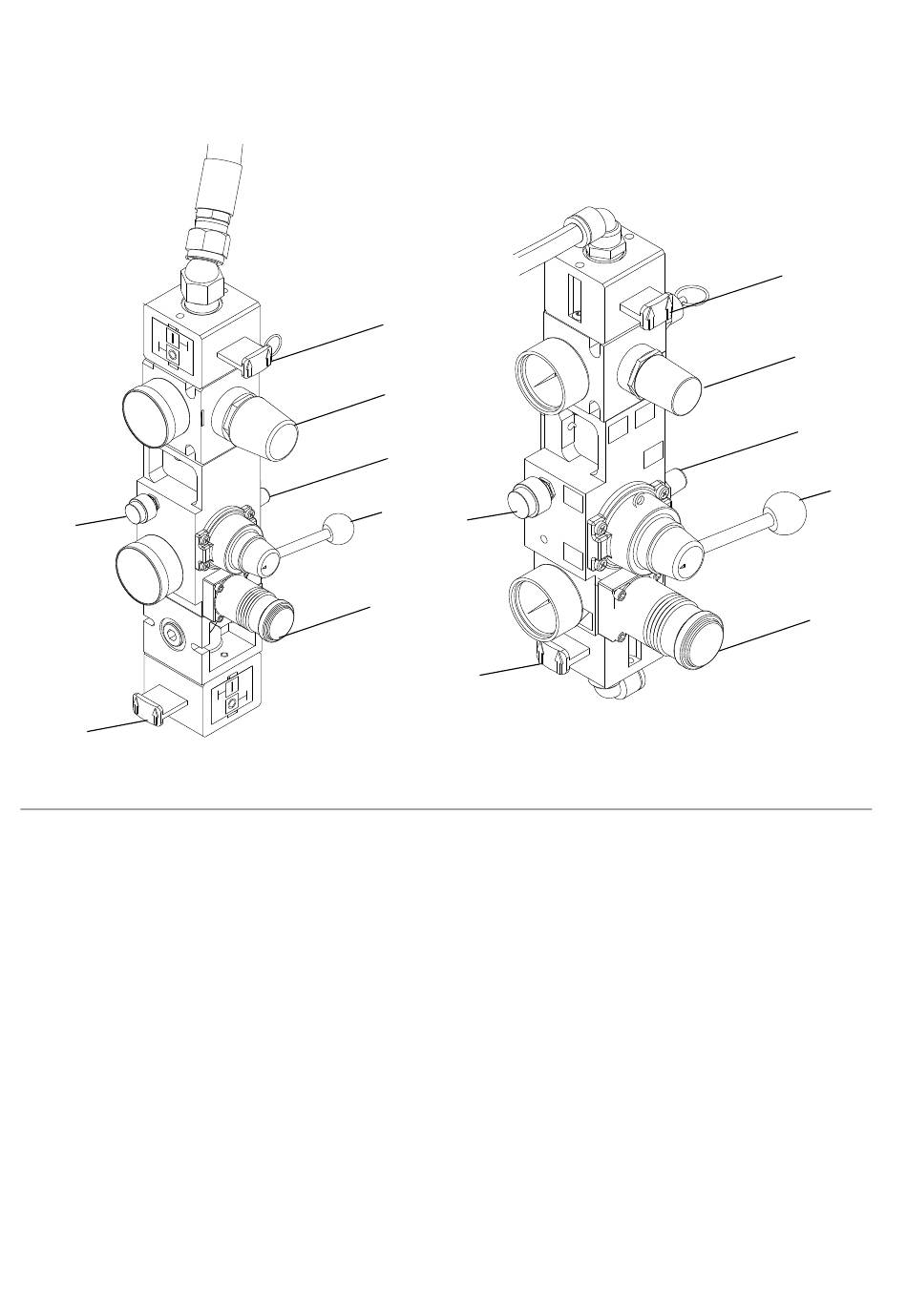

10: Ingebouwde luchtregelaars
FBEELDING
Verklaring:
CA Hoofdschuifklep
Schakelt de lucht naar het volledige systeem in en uit.
Wanneer gesloten ontlast de klep de stroomafwaartse
druk.
CB Luchtregelaar ram
Regelt de druk voor ram omhoog en omlaag en de
afblaasdruk.
CC Stuurventiel ram
Regelt de richting van de ram.
CD Uitlaatpoort met demper
CE Regelaar luchtmotor
Regelt de luchtdruk naar de motor.
3A2894T
Zijde katalysatormateriaal (B)
CF
CE
CD
CC
CG
CB
CJ
CF Schuifklep luchtmotor
Schakelt de lucht naar de luchtmotor in en uit. Wanneer
gesloten ontlast het ventiel de lucht die gevangen is tussen
het ventiel en de motor. Duw het ventiel in om uit
te schakelen.
CG Knop Afblazen
Schakelt de lucht in en uit om de volgplaat uit een leeg vat
te duwen.
CJ Luchtschuifklep katalysator
Schakelt de lucht naar de motor voor katalysatormateriaal
in en uit. Wanneer gesloten ontlast het ventiel de
stroomafwaartse druk.
CK Spanning naar pneumatische regelaar (V/P)
Elektrisch geregelde luchtregelaar.
Modellen S100
De onderdelen
CF
CE
CD
CC
CB
19
