Ingebouwde luchtregelaars
AG
AE
AD
AA
A

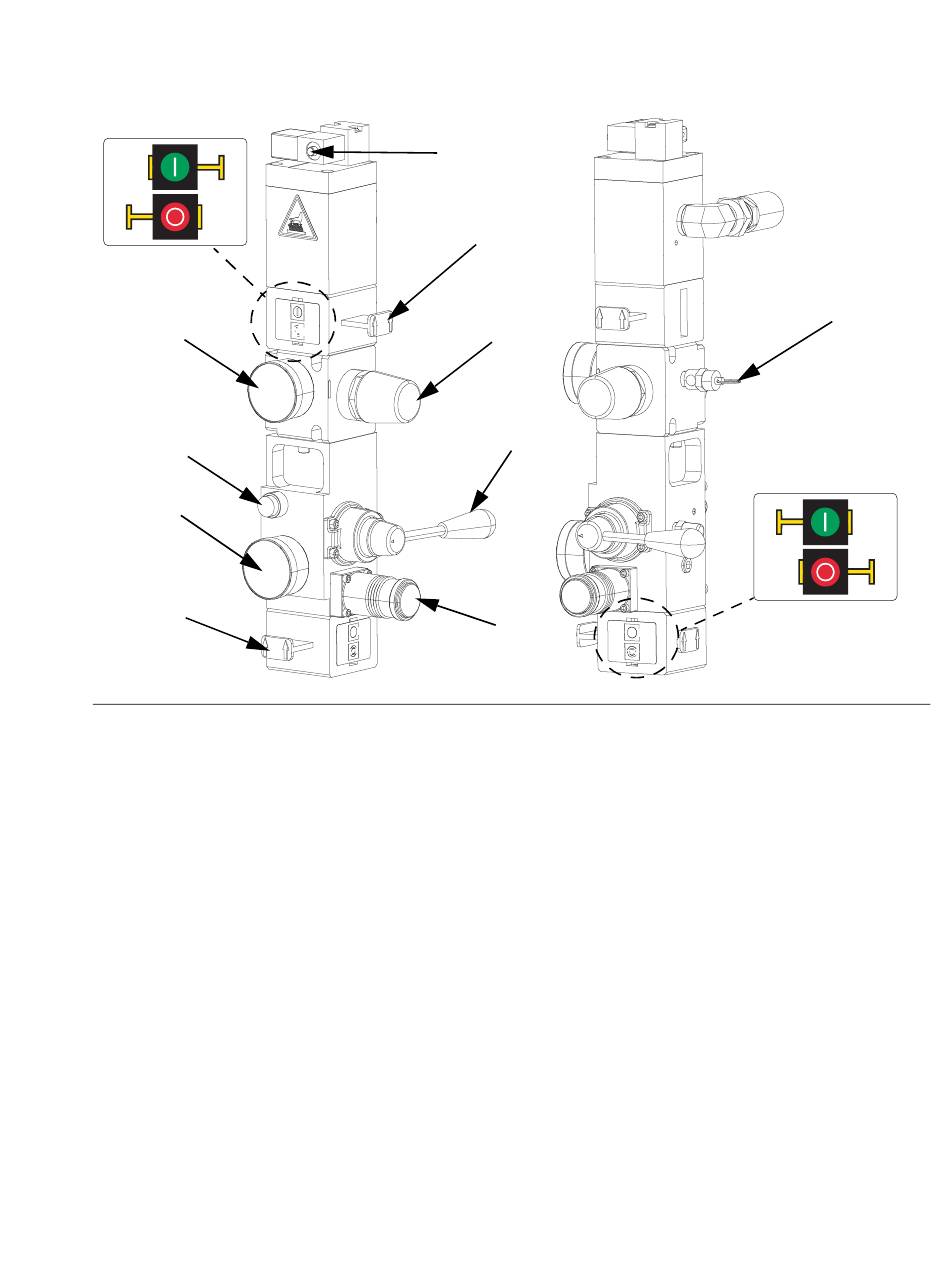

. 4: Ingebouwde luchtregelaars
FB
AA Hoofdschuifventiel
Zet lucht aan en uit op het hele systeem. Wanneer
gesloten ontlast het ventiel de stroomafwaartse druk.
Het ventiel kan in de gesloten stand worden vergrendeld.
AB Luchtregelaar ram
Controleert de neergelaten druk van de ram.
AC Stuurventiel ram
Regelt de richting van de ram.
AD Luchtmeter ram
Geeft de neergelaten druk van de ram weer.
AE De knop Afblazen
Schakelt de lucht in en uit om de volgplaat uit een leeg
vat te schuiven.
AF Luchtmotor Luchtregelaar
Regelt de lucht- druk naar de motor.
AG Drukmeter luchtmotor
Toont de lucht- druk naar de motor.
3A8519C
AJ
AH
AF
AC
AB
AH Schuifventiel luchtmotor
Schakelt de lucht naar de lucht- motor in en uit. Indien
gesloten ontlast het ventiel de lucht die gevangen is
tussen het ventiel en de motor. Duw het ventiel in om
lucht af te sluiten. Het ventiel kan in de gesloten stand
worden vergrendeld.
AJ Solenoïde luchtmotor
Schakelt de lucht in en uit naar de luchtmotor als het
systeem gestopt is op de ADM. Indien gesloten ontlast
het ventiel de lucht die gevangen is tussen het ventiel
en de motor.
AK Ontlastingsventiel
Voert lucht af via het uitblaasventiel om ervoor te
zorgen dat de lucht een bepaalde druk niet overschrijdt
(75 psi bij 68:1 systemen, en 100 psi bij 36:1 systemen).
Identificatie van de componenten
AK
13
