De machine voorbereiden
Geen onderdelen vereist
Procedure
1.
Parkeer de machine op een horizontaal
oppervlak.
2.
de parkeerrem in werking te stellen;
3.
de motor af te zetten en het sleuteltje te
verwijderen;
2
Het nodige gereedschap
verzamelen voor montage
Benodigde onderdelen voor deze stap:
1
Oliespuit
Procedure
•
Momentsleutel: 5,2 tot 6,8 N·m
•
Momentsleutel: 115 tot 129 N·m
•
Momentsleutel: 135 tot 150 N·m
•
Gereedschap voor messenkooiaandrijving,
onderdeelnr. TOR4112 (alleen voor 12,7 cm
messenkooien)
•
Gereedschap voor messenkooiaandrijving,
onderdeelnr. TOR4074 (alleen voor 17,8 cm
messenkooien)
Onderhoudsgereedschap
Oliespuit, onderdeelnr. 137-0872 (raadpleeg
Figuur
Figuur 2
3
Configuratie bepalen
Geen onderdelen vereist
Procedure

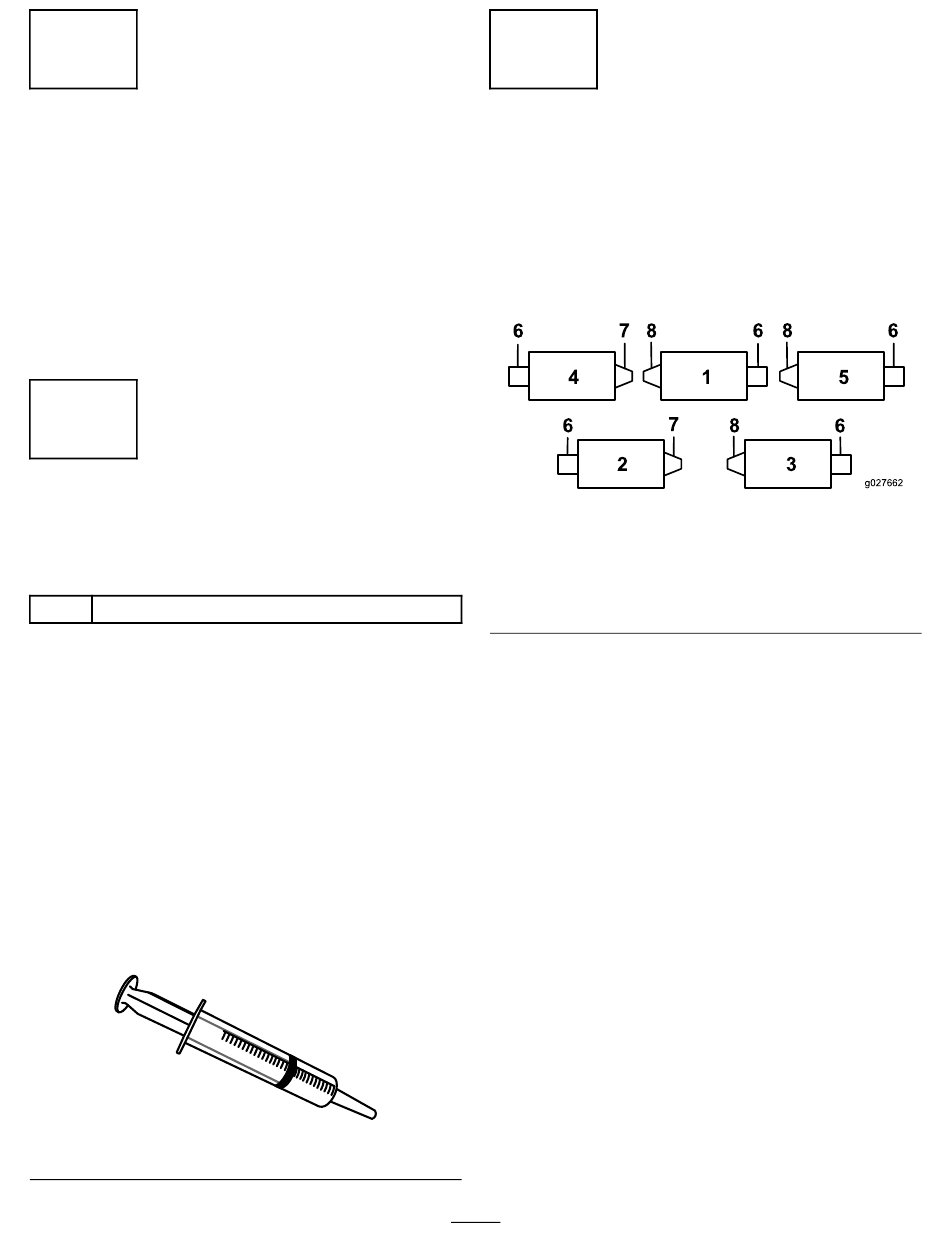

Bepaal aan de hand van de volgende tekening de
plaats van de groomerset en de motoren van de
messenkooien.
1. Maai-eenheid 1
2. Maai-eenheid 2
3. Maai-eenheid 3
4. Maai-eenheid 4
Opmerking:
een achterrolborstelset op de maai-eenheid gaat
monteren, moet u de groomerset eerst installeren.
2)
g242144
3
Figuur 3
5. Maai-eenheid 5
6. Motor van de messenkooi
7. Rechter groomerset
8. Linker groomerset
Als u zowel een groomerset als
g027662
