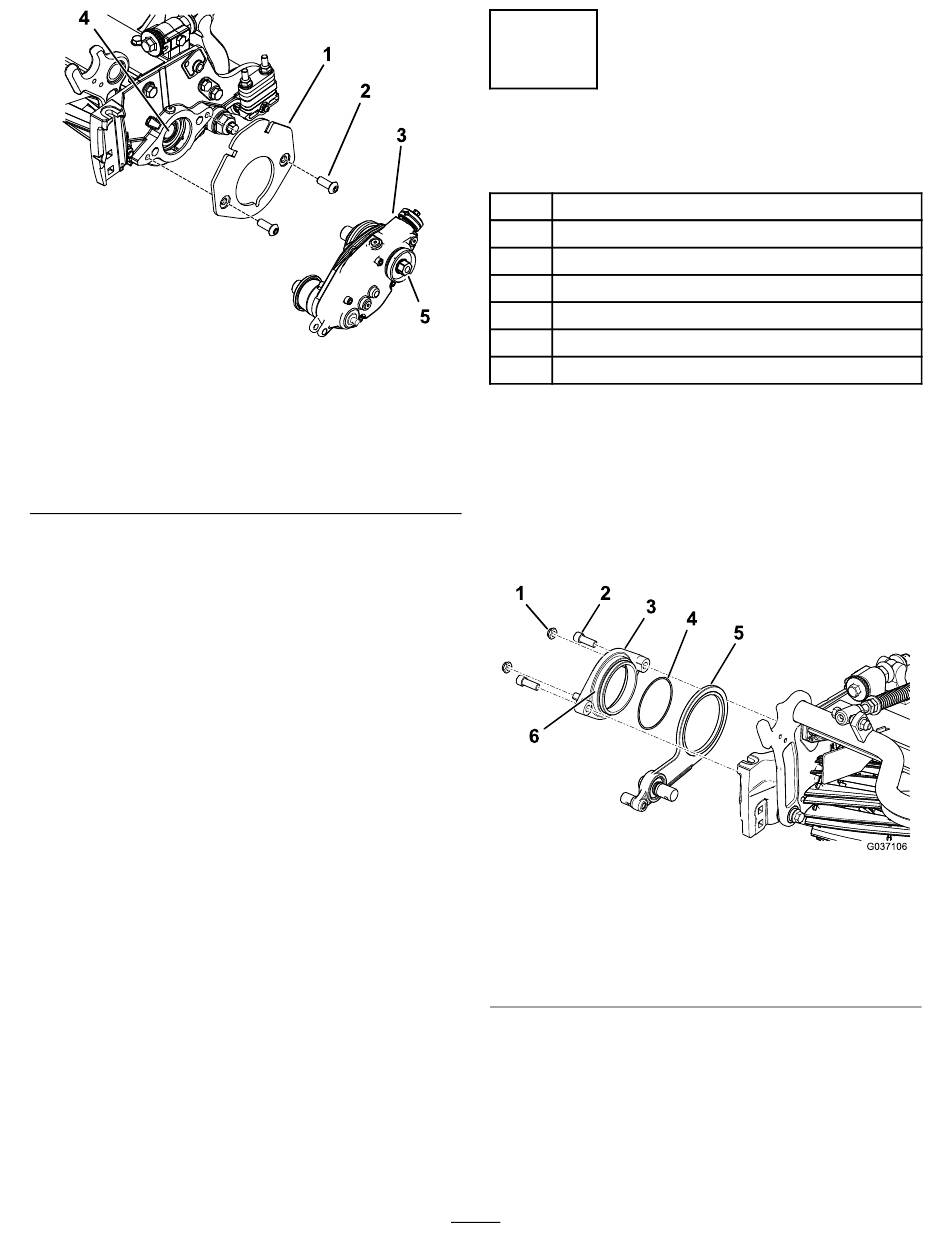

Figuur 9
1. Gewichtsbeugel
2. Inbusbout met bolkop
(⅜" x ¾") (2)
3. Aandrijfkast van de
groomer (linkerkast
getoond)
3.
Breng middelmatig sterk borgmiddel (zoals Blue
Loctite® 243) aan op de binnenschroefdraden
van de as van de messenkooi
4.
Bevestig de aandrijfkast van de groomer op
de as van de messenkooi
hierbij de zeskantbout van de aandrijfkast van
de groomer.
Belangrijk:
Aan de linkerkant van de
maai-eenheid heeft de messenkooi linkse
schroefdraad, en aan de rechterkant van de
maai-eenheid heeft de messenkooi rechtse
schroefdraad.
5.
Houd de messenkooi tegen; zie
tegenhouden om inzetstukken met schroefdraad
te monteren (bladz.
6.
Terwijl de messenkooi wordt tegengehouden,
draait u de zeskant van de as van de aandrijfkast
vast met een torsie van 135 tot 150 N·m; zie
Figuur
13.
Belangrijk:
U moet de zeskant van de as
van de aandrijfkast vastdraaien met een
torsie van 135 tot 150 N·m.
Belangrijk:
Gebruik hierbij een zware
zeskant-dop.
Belangrijk:
Gebruik voor deze stap geen
slagmoersleutel.
Belangrijk:
Laat het schroefdraadborg-
middel 15 minuten uitharden voordat u
verdergaat met de procedure.
4. Schroefdraadborgmiddel
5. Zeskantbout (aandraaien
tot 135-150 N·m)
(Figuur
9).
(Figuur
9); gebruik
De messenkooi
18).
6
De spanpoelie monteren
Benodigde onderdelen voor deze stap:
10
Inbusbout
5
Draainaaf
5
O-ring
2
Spanpoelie – links
3
Spanpoelie – rechts
10
Flensborgmoer (⅜ inch) — alleen model 03763
g227902
10
Contramoer (⅜ inch) — alleen model 03768
Procedure
1.
Plaats de spanpoelie op messenkooi, aan de
kant tegenover de aandrijfkast van de groomer.
2.
Monteer de O-ring op de draainaaf.
3.
Breng anti-seize aan op de buitenkant van de
draainaaf
1. Borgmoer (⅜") (2)
2. Inbusbout (2)
3. Draainaaf
4.
Monteer de draainaaf, over de spanpoelie, op
de messenkooi met 2 inbusbouten
5.
Monteer de 2 borgmoeren losjes op de draainaaf
(Figuur
10).
6
(Figuur
10).
Figuur 10
4. O-ring
5. Spanpoelie (rechterkant
getoond)
6. Breng anti-seize aan op
de buitenkant van de naaf.
g037106
(Figuur
10).
