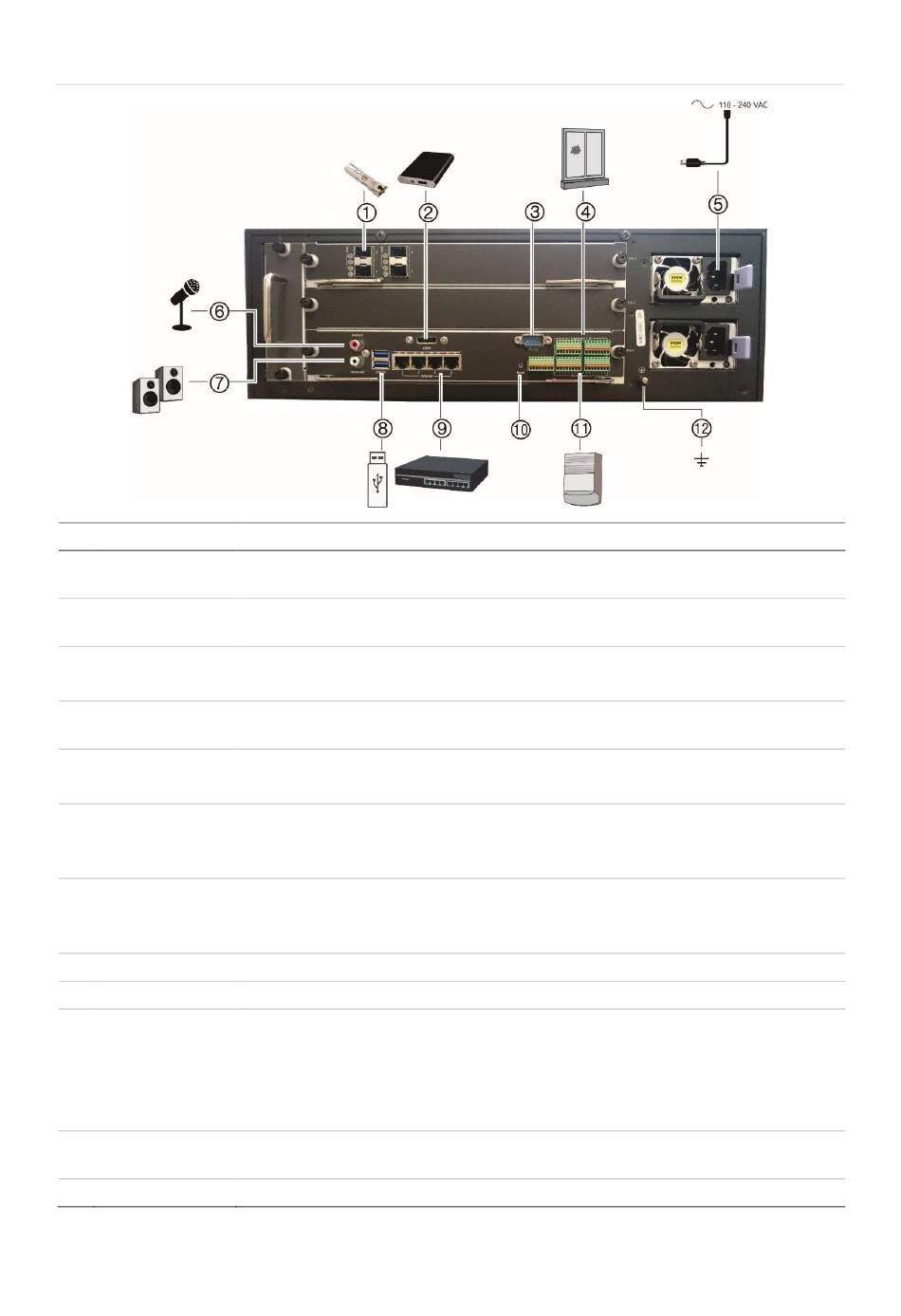

Afbeelding 2: Aansluitingen op TVN 71-achterpaneel
Omschrijving
1.
SFP-poort (X4)
2.
eSATA
3.
RS-232-ingang
4.
Alarmingangen
(X16)
5.
Redundante
voedingen (X2)
6.
Audio-ingang (X1)
7.
Audio-uitgang (X1) Aansluiting voor luidsprekers voor audio-uitgang (optioneel).
8.
USB 3.0-poort (x2) Aansluiting voor een optioneel USB-apparaat, CD/DVD-brander of HDD.
9.
Ethernet-poorten
10.
Penopening voor
resetten
11.
Alarmuitgangen
(X8)
12.
Aarde
TruVision NVR 71 Gebruikershandleiding
Gebruik
Plaats een aansluitbare zendontvanger met kleine behuizing in de poort om
glasvezelkabels aan te sluiten (optioneel).
Aansluiting voor optioneel eSATA-station om de interne opslag uit te breiden of op te
slaan.
Gebruikt door technische ondersteuning.
Zie 'De RS-232-poort configureren' op pagina 124 voor meer informatie.
Aansluiting voor fysieke alarmen zoals detectoren, drukknoppen, enz.
Aansluiting voor twee PSU's.
De PSU's worden met de recorder meegeleverd.
Aansluiting voor een microfoon voor bi-directionele audio (niet opgenomen) (optioneel)
Specificatie: RCA-aansluiting, 315 mV, 40 kOhm. Niet-uitgebalanceerd.
Audio op lijnniveau vereist versterking.
Specificatie: RCA-aansluiting, 315 mV, 600 Ohm. Niet-uitgebalanceerd.
Audio op lijnniveau vereist versterking.
Aansluiting voor een netwerkverbinding.
Met behulp van een paperclip kunt u toegang krijgen tot de resetknop.
Houd de reset-knop zeven seconden ingedrukt om de netwerkinstellingen te herstellen
naar de fabrieksinstellingen.
Opmerking: mogelijk worden hierdoor geen opnames meer gemaakt door de camera's
of kan de software geen verbinding meer maken met de recorder.
Aansluiting voor fysieke alarmuitgangen zoals sirenes, knipperlichten en relais
(optioneel).
Aansluiting voor de aarding.
Hoofdstuk 2: Fysieke installatie
13
