Bijlage A: DeviceNet
slaafcommunicatie

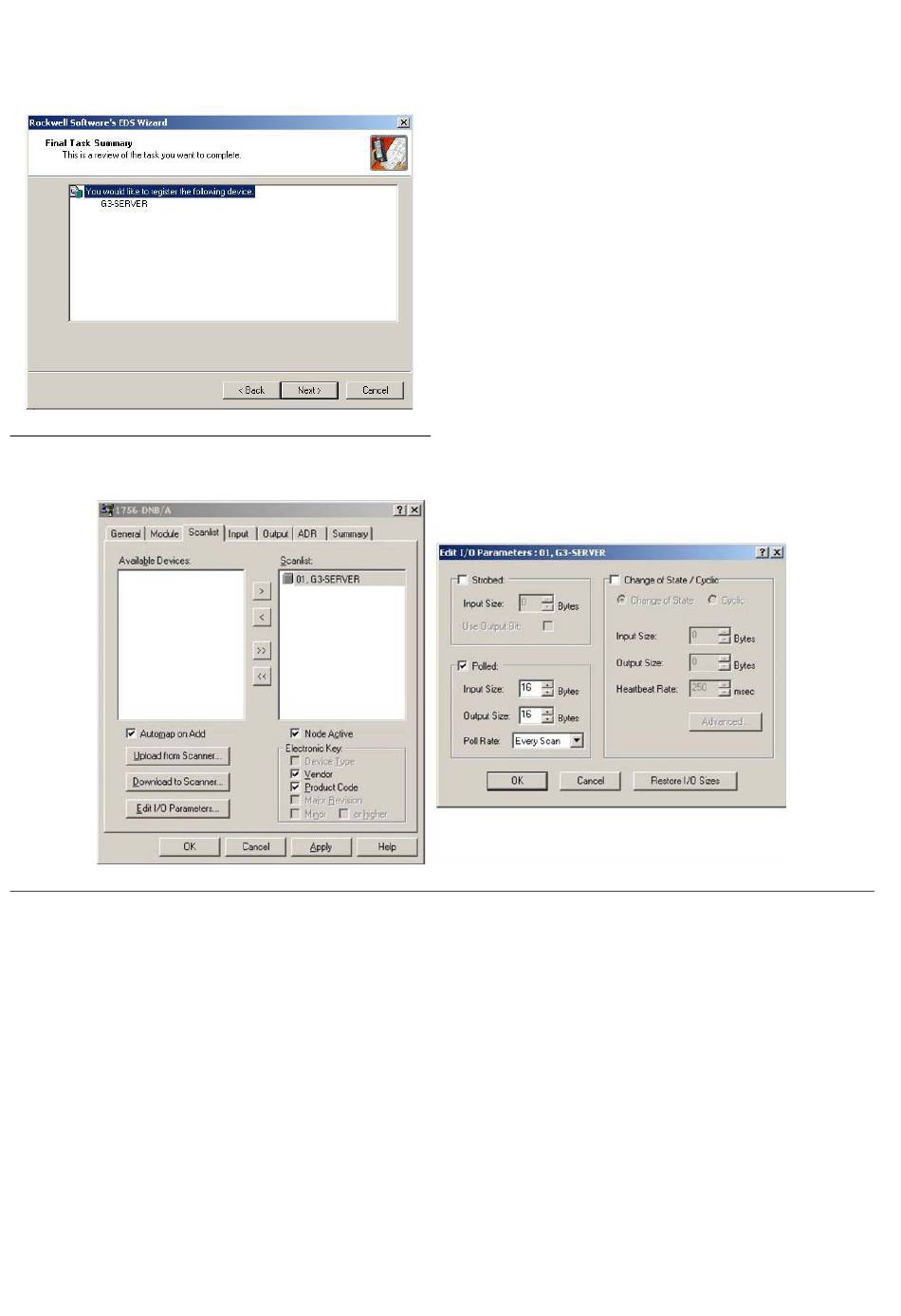

Herzie de EDS registratie en voltooi het proces.
F
. 43: EDS registratie herzien
IG
F
. 44: De DeviceNet meester configureren
IG
54
Selecteer de DeviceNet meester door in de boomstructuur aan
de linkerzijde te navigeren. Navigeer naar:
DeviceNet>Category (Categorie)>Communication adapter
(Communicatieadapter)>1756-DNB/A. Selecteer de gepaste
Major Rev en sleep deze naar de netwerkwerkruimte aan de
rechterzijde.
Selecteer de Gateway slaaf door in de boomstructuur aan de
linkerzijde te navigeren. Navigeer naar:
DeviceNet>Vendor>Graco Controls>Generic Device
(Algemeen apparaat). Selecteer de Gateway-SERVER en
sleep deze naar de netwerkwerkruimte aan de rechterzijde.
Configureer de meester om het slaafapparaat aan de scanlijst
toe te voegen. Klik met de rechtermuisknop op de DBN
module en selecteer 'properties' (eigenschappen).
In de scanlist-tab, selecteert u de Gateway-SERVER uit het
venster met beschikbare apparaten en voegt u deze toe aan
het vak van de scanlijst. Selecteer de Edit I/O parameters
(bewerken) knop.
3A1562D
