Bijlage C: Graco Gateway naar ControlLogix via
ethernet-IP
Overzicht
In deze bijlage worden de noodzakelijke configuratiestappen
beschreven om een communicatielijn in te stellen tussen de
Graco Gateway en een ControlLogix eenheid. U heeft een
1756-ENET/B of een 1756-ENBT/A nodig, in combinatie met
een Logix5550 controller. Het is eventueel mogelijk om een
1756-ENET/A te upgraden tot de vereiste 1756-ENET/B door
de firmware bij te werken. U moet op voorhand de
hardwareversie controleren met uw verkoper om er zeker van
te zijn dat die geschikt is. Ook heeft u de
configuratie-instellingen van de 5000 software nodig van de
Rockwell software RSLinx en RSLogix.
F

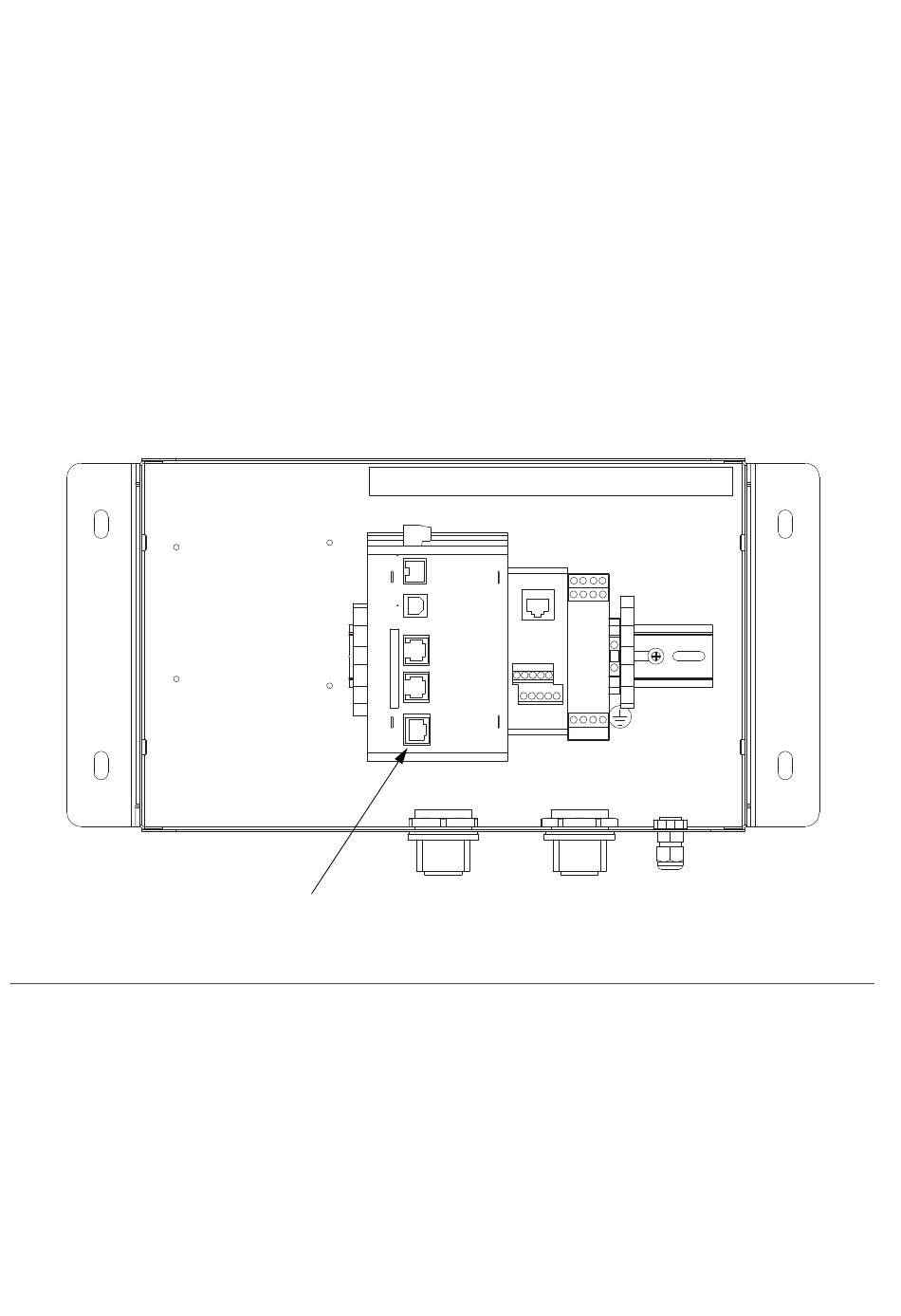

. 69: Ethernetverbinding PLC
IG
3A1562D
Ethernetverbinding tot PLC
Bijlage C: Graco Gateway naar ControlLogix via ethernet-IP
Inleiding
In het volgende voorbeeld zal de ControlLogix een
klasse1-verbinding instellen en zullen er I/O-gegevens
uitgewisseld worden tussen de ControlLogix en de Graco
Gateway terminal. De netwerkparameters gebruikt in dit
voorbeeld zullen hoogstwaarschijnlijk niet gelden voor uw
toepassing. Gelieve uw netwerkbeheerder te raadplegen voor
het selecteren van de gepaste waarden.
TI15057a
