Het bestuurderscherm
monteren
Benodigde onderdelen voor deze stap:
Schermsteun (1 bocht)— voor 200/300 series en TX
2
400/500 serie
2
Schermsteun (2 bochten)—alleen voor TX 1000
1
Scherm
8
Bout (¼" x 1½")
8
Ring
8
Borgmoer (¼")
Monteren van het scherm
Opmerking:
Gebruik de schermsteunen met 1
bocht voor de serie 200/300 en serie TX 400/500
tractie-eenheden. Gebruik de schermsteunen met 2
bochten voor de serie TX 1000 tractie-eenheden.
1.
Schuif de schermsteunen in de opnames in de
schermbeugels op de tractie-eenheid
8
of
Figuur
9).

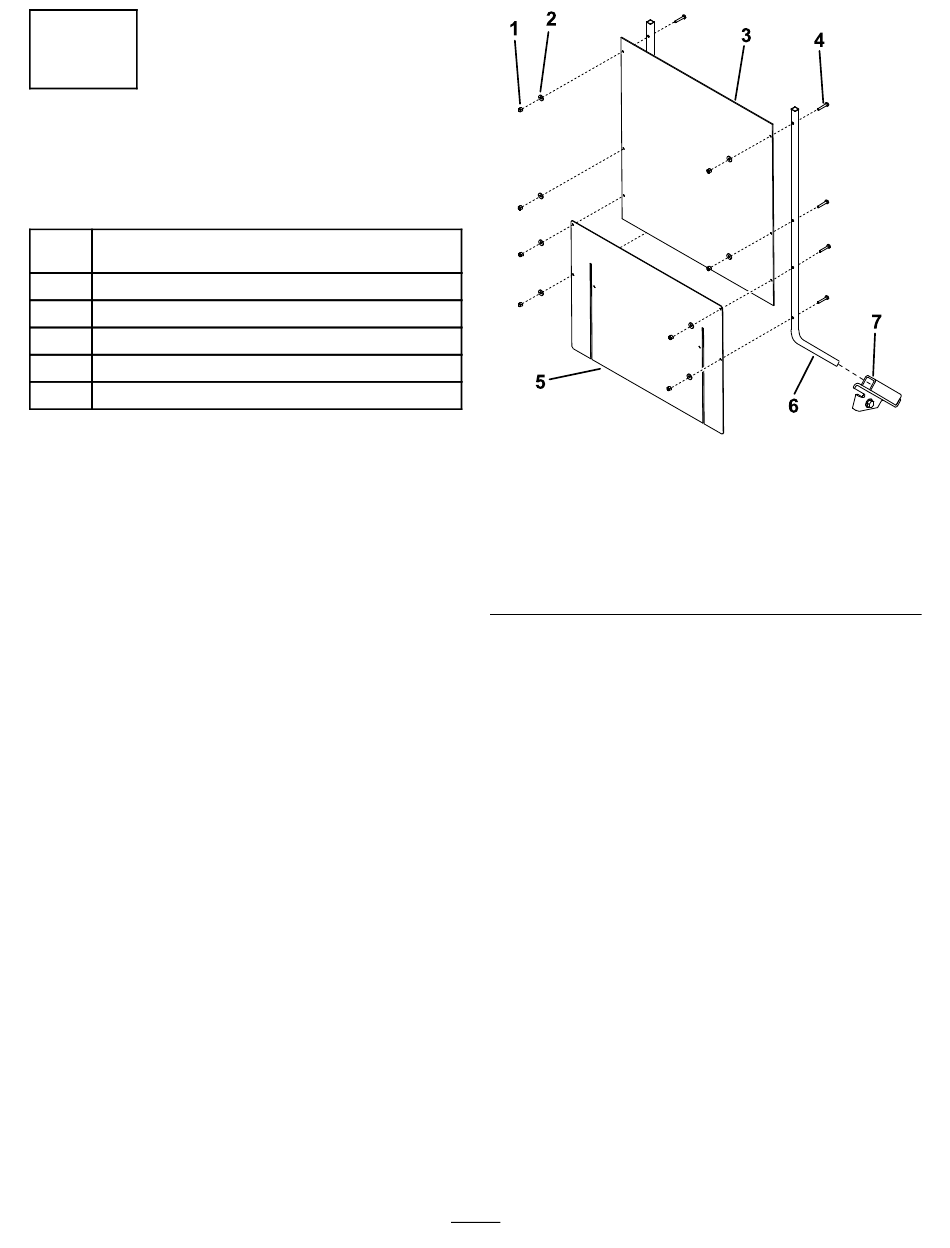

Tractie-eenheden serie 200/300 en TX 400/500
1. Borgmoer (8)
2. Ring (8)
3. Scherm
4. Bout (8)
(Figuur
9
Figuur 8
5. Onderplaat
6. Schermsteun (2)
7. Schermbeugel (2)
g202610
