Metingen V/Hz – –
– Temp –
5.5 Diodetest
met constante stroom 1 mA
➭ Sluit de stroomtoevoer van de stroomkring van het apparaat af
dat u wilt meten en ontlaad alle hoogspanningscondensatoren.
➭ Overtuig u er van dat het meetobject spanningsvrij is. Stoor-
spanningen vervalsen het meetresultaat!
De spanningsvrijheid meten met behulp van de gelijkspan-
ningsmeting, zie hoofdstuk 5.1.1.
➭ Zet de draaischakelaar „R
➭ Druk op de knop FUNC | ENTER totdat het diodesymbool op het
display verschijnt.

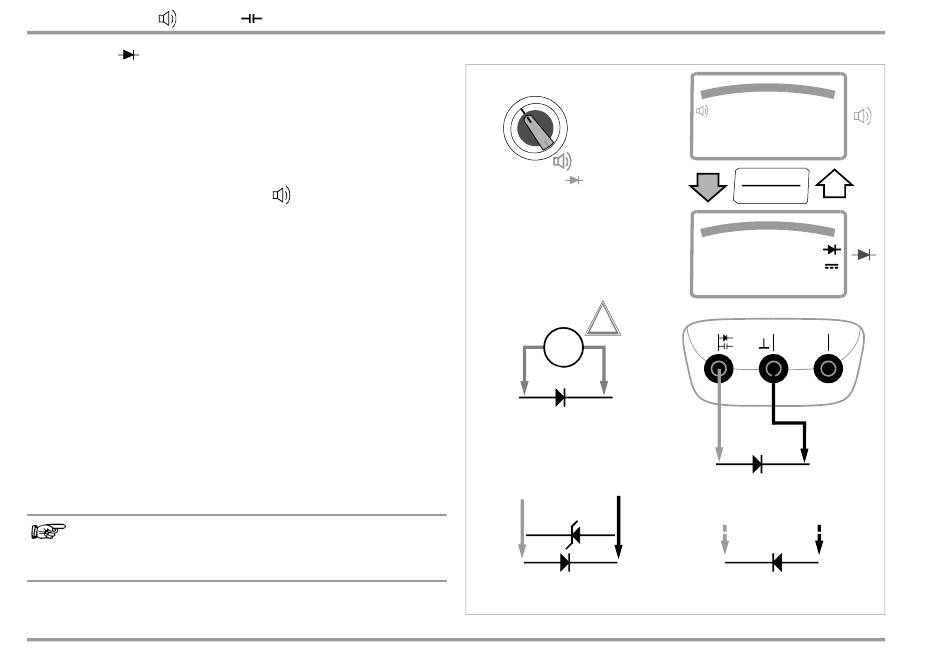

➭ Sluit het testobject aan zoals getoond op de afbeelding.
Doorlaatrichting resp. kortsluiting
Het meetapparaat geeft de doorlaatspanning in Volt aan
(Weergave: 4 posities). Zolang de afvalspanning de max. aange-
geven waarde van 5,1 V niet overschrijdt, kunt u ook meerdere in
serie geschakelde elementen of ook referentiediodes met een
kleine referentiespanning en Z-diodes testen.
Sperrichting of onderbreking
Het meetapparaat geeft een overloop .0L aan.
Opmerking
Parallel met de diode liggende weerstanden en halfgeleider-
trajecten vervalsen het meetresultaat!
34
– m – A/Hz
" resp. „
".
SL
R
SL
!
0 V !
Meetbereik:
tot 5,100 V
0.654
Doorlaatrichting
000.8
FUNC
ENTER
0.443
DC
V
a
b
E
V
COM
mA A
Temp
+
–
0.L
Sperrichting
GMC-I Messtechnik GmbH
