3.1.1 Optiemodules monteren in sleuf B
Schakel de voeding naar de frequentieomvormer af.
Voor behuizing A2 en A3:
•
Verwijder het LCP (lokale bedieningspaneel), de
klemafdekking en het LCP-frame van de
frequentieomvormer.
•
Steek de MCB 1xx-optiekaart in sleuf B.
•
Sluit de stuurkabels aan en bevestig de kabels
met behulp van bijgevoegde kabelklemmen.
Verwijder de uitbreekpoort uit het vergrote LCP-
frame uit de optieset, zodat de optie onder het
vergrote LCP-frame past.
•
Bevestig het vergrote LCP-frame en de klemaf-
dekking.
•
Bevestig het LCP of de blinde afdekking in het
vergrote LCP-frame.
•
Sluit de voeding aan op de frequentieomvormer.
•
Stel de in-/uitgangsfuncties in de bijbehorende
parameters in, zoals aangegeven in 8.2 Algemene
specificaties.
Voor behuizing B1, B2, C1 en C2:
•
Verwijder het LCP en het LCP montageframe.
•
Steek de MCB 1xx-optiekaart in sleuf B.
•
Sluit de stuurkabels aan en bevestig de kabels
met behulp van bijgevoegde kabelklemmen.
•
Bevestig het montageframe.
•
Bevestig het LCP.
54
VLT® HVAC Drive Design Guide
MG.11.BB.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

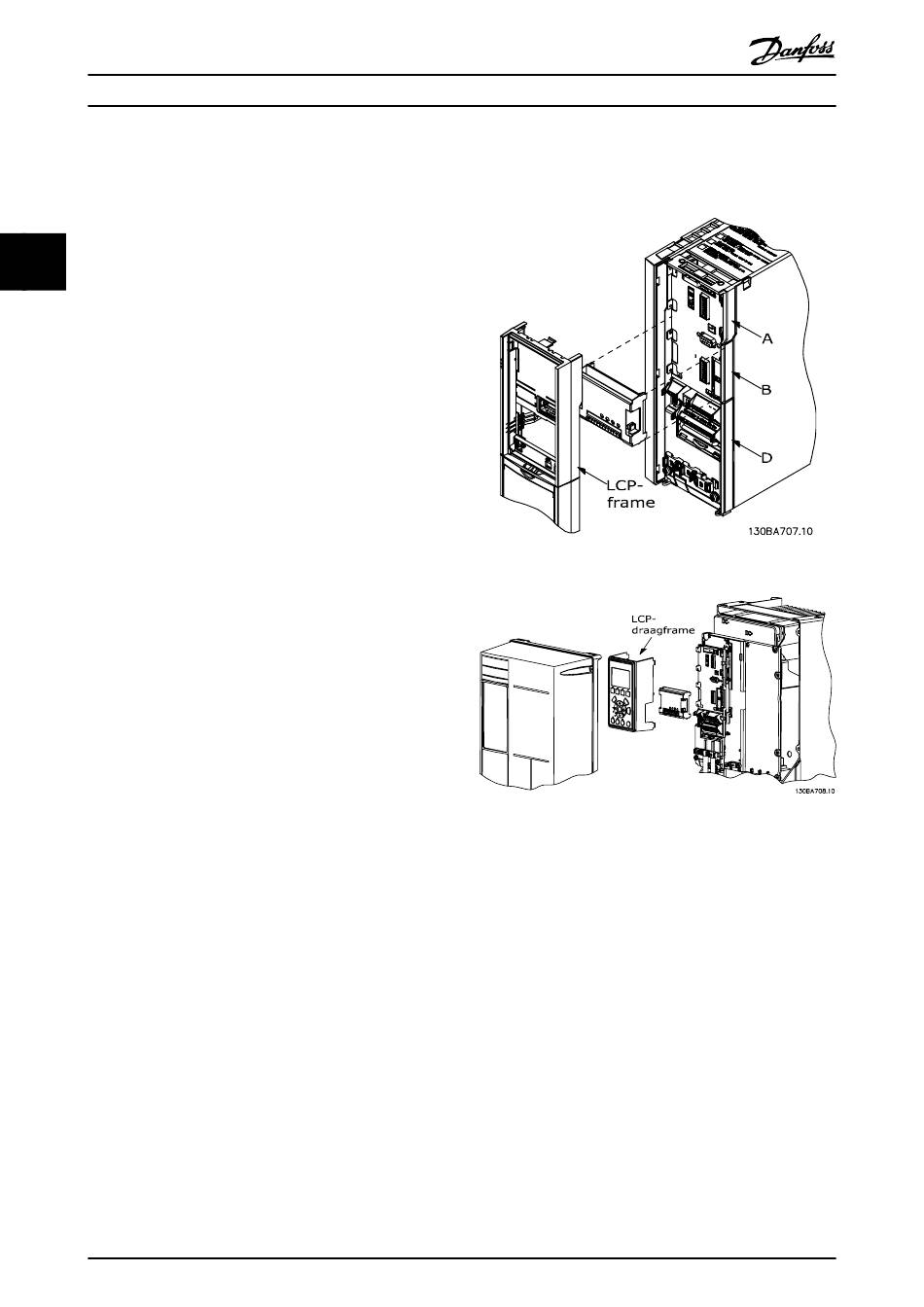

Afbeelding 3.1 Behuizing A2, A3 en B3
Afbeelding 3.2 Behuizing A5, B1, B2, B4, C1, C2, C3 en C4
3.1.2 Algemene I/O-module MCB 101
Algemene I/O-module MCB 101 wordt gebruikt om het
aantal digitale en analoge in- en uitgangen voor de
frequentieomvormer uit te breiden.
Inhoud: MCB 101 moet in sleuf B van de
frequentieomvormer worden geplaatst.
•
Optiemodule MCB 101
•
Vergroot LCP-frame
•
Klemafdekking
