Installeren
NB
Als voor een gemodificeerde toepassing een ongelijk
aantal draden per fase vereist is, dient u contact op te
nemen met de fabriek over de vereisten en documentatie.
U kunt echter ook gebruikmaken van de stroomrailoptie
voor de boven/onderingangszijde van de kast.
5.2.4 Elektrische installatie, motorkabels
Kabelafscherming
Vermijd montage met een afscherming met gedraaide
5
5
uiteinden (pigtails). Dit kan het afschermende effect bij
hoge frequenties verstoren.
Als het noodzakelijk is de afscherming te onderbreken om
een motorisolator of motorrelais te installeren, moet de
afscherming worden voortgezet met de laagst mogelijke
HF-impedantie.
Kabellengte en dwarsdoorsnede
De frequentieomvormer is getest met een bepaalde
kabellengte en een bepaalde kabeldoorsnede. Als de
doorsnede toeneemt, kan ook de kabelcapaciteit – en
daarmee de lekstroom – toenemen en moet de
kabellengte dienovereenkomstig verminderd worden.
Schakelfrequentie
Als frequentieomvormers in combinatie met sinusfilters
worden gebruikt om de akoestische ruis van een motor te
beperken, moet de schakelfrequentie worden ingesteld in
overeenstemming met de instructies voor sinusfilters in
14-01 Switching Frequency.
Aluminium geleiders
Aluminium geleiders worden niet aanbevolen. De klemmen
kunnen worden gebruikt met aluminium geleiders, maar
hiervoor moet het geleideroppervlak schoon zijn en moet
de oxidatie worden verwijderd en het oppervlak worden
afgesloten met neutrale zuurvrije vaseline voordat de
geleider wordt aangesloten.
Bovendien moet de klemschroef na twee dagen opnieuw
worden aangedraaid vanwege de zachtheid van het
aluminium. Het is belangrijk dat de aansluiting volledig
afgesloten is, omdat het aluminium oppervlak anders weer
zal oxideren.
5.2.5 Uitbreekpoorten in behuizing

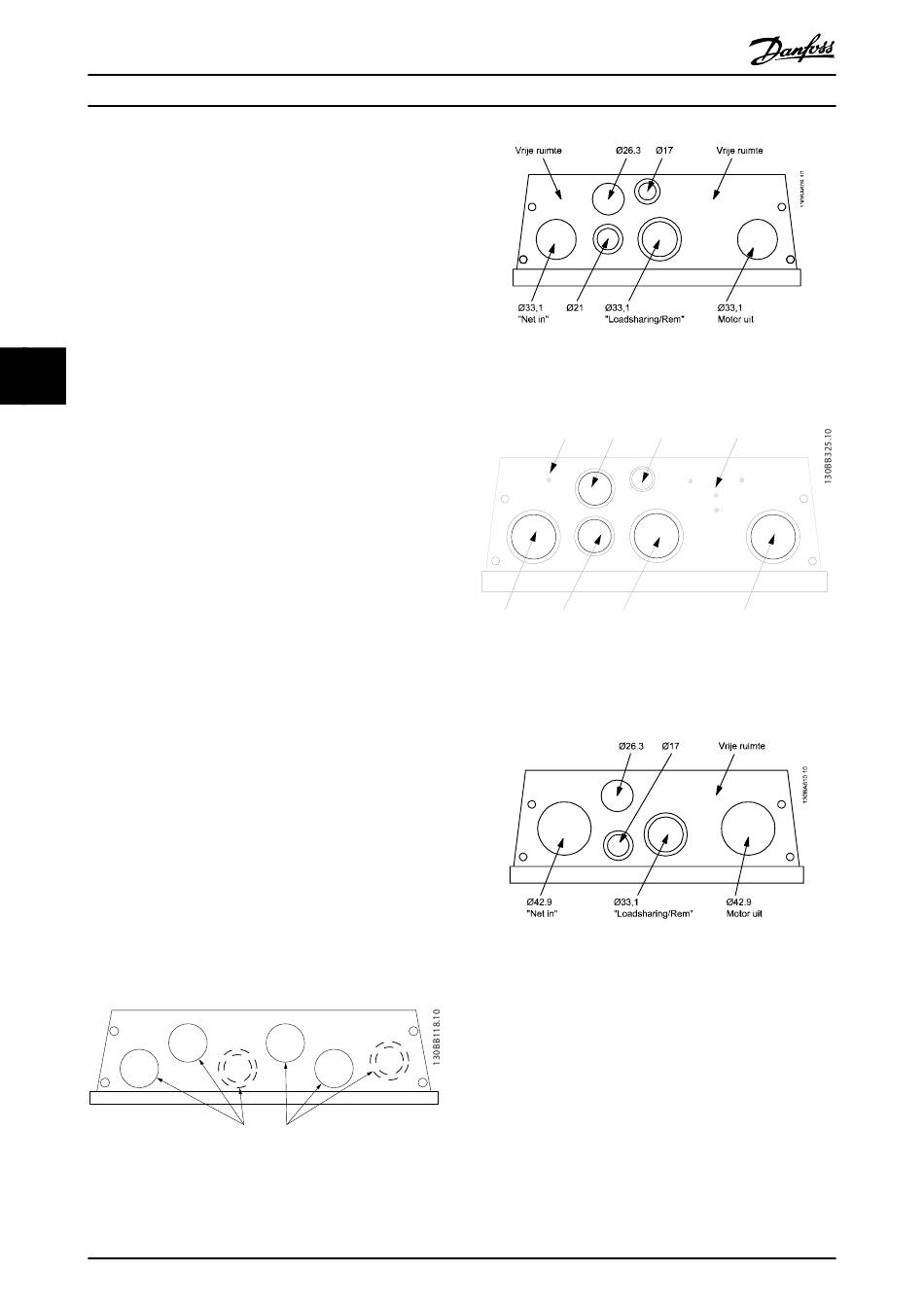

Afbeelding 5.8 Kabelinvoergaten voor framegrootte A5. Het
aangegeven gebruik van de gaten is enkel een aanbeveling;
andere oplossingen zijn ook mogelijk.
96
VLT® HVAC Drive Design Guide
Ø26.3
MG.11.BB.10 – VLT® is een gedeponeerd handelsmerk van Danfoss
Afbeelding 5.9 Kabelinvoergaten voor framegrootte B1. Het
aangegeven gebruik van de gaten is enkel een aanbeveling;
andere oplossingen zijn ook mogelijk.
D
M25
Ø18
M32
M25
M32
A
B
Afbeelding 5.10 Kabelinvoergaten voor framegrootte B1. Het
aangegeven gebruik van de gaten is enkel een aanbeveling;
andere oplossingen zijn ook mogelijk.
Afbeelding 5.11 Kabelinvoergaten voor framegrootte B2. Het
aangegeven gebruik van de gaten is enkel een aanbeveling;
andere oplossingen zijn ook mogelijk.
D
M32
C
