6. Verwijder de strop van de pallet en bevestig hem aan
het takeloog van de bladblazer
bladblazer op tot de strop gespannen staat.

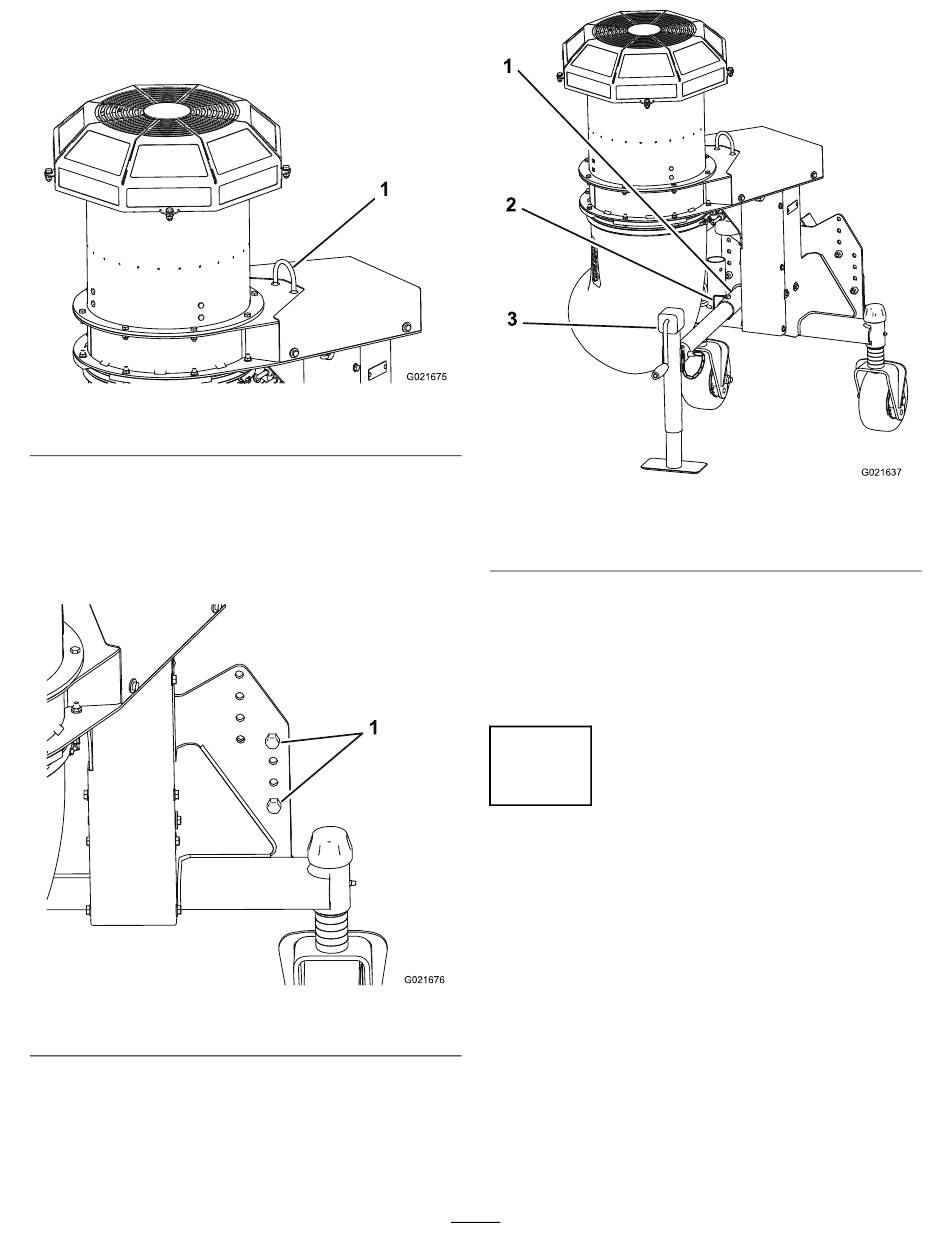

Figuur 6
1. Takeloog
7. Verwijder voorzichtig de schroeven waarmee de
bladblazer bevestigd is aan de houten pallet. Als u de
schroeven verwijderd hebt, schuift u de kist weg van de
bladblazer en laat u deze zakken tot de zwenkwielen
de grond raken terwijl de strop nog altijd gespannen
staat
(Figuur
7).
Figuur 7
1. Schroeven
8. Steek de kriksteunbuis in de framebuis, lijn de
openingen uit en bevestig de buis met de borgpen
(Figuur
8).
(Figuur
6). Til de
1
G021675
1
G021676
8
1
2
3
1. Framebuis
2. Borgpen
9. Verwijder de kabelbinder waarmee de handgreep
vastzit aan de zwengel.
10. Laat de kriksteun zakken tot het kussen van de
kriksteun gelijk is met de zwenkwielbanden.
11. Verwijder de strop van het takeloog van de bladblazer.
2
De bladblazer op de
tractie-eenheid monteren
Geen onderdelen vereist
Procedure
Raadpleeg de montage-instructies van de adapterset
voor informatie over de montage van de bladblazer op
de tractie-eenheid.
Figuur 8
3. Kriksteun
G021637
