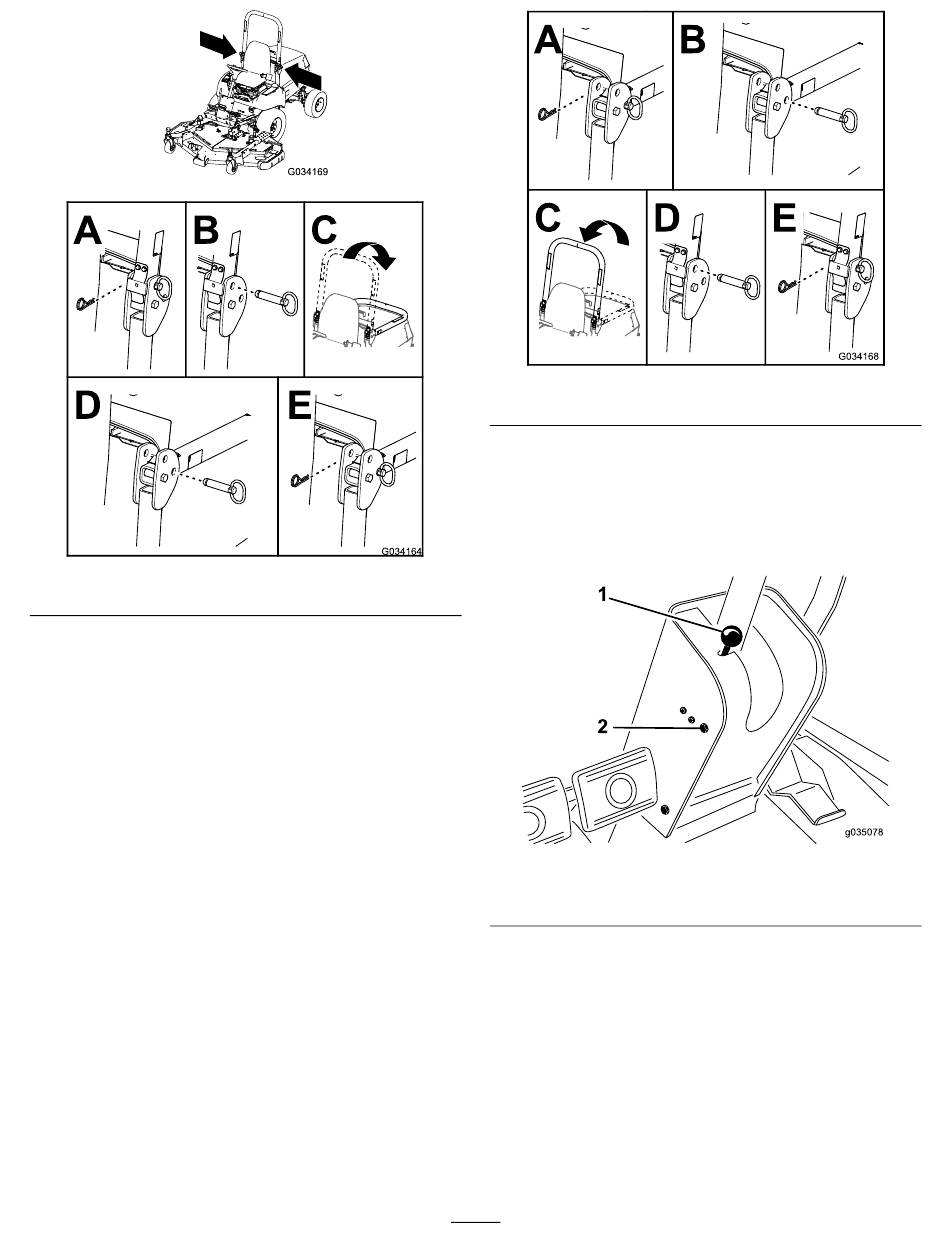

Figuur 27
De rolbeugel omhoog klappen
1.
Parkeer de machine op een vlakke ondergrond,
stel de parkeerrem in werking, laat het maaidek
zakken, schakel de motor uit en verwijder het
contactsleuteltje uit het contact.
2.
Maak de borgpennen en de pennen van de
rolbeugel los
(Figuur
3.
Zet de rolbeugel omhoog en borg hem met de
pennen en de borgpennen
28).
(Figuur
28).
g034169
Het stuurwiel verstellen
1.
Verwijder de knop van de parkeerremstang en
de schroeven van de kap van de stuurkolom
(Figuur
29).
g034164
1. Parkeerremknop
2.
Schuif de kap omhoog langs de stuuras zodat
de draaibeugel zichtbaar wordt
33
Figuur 28
Figuur 29
2. Montageschroef (4)
(Figuur
g034168
g035078
30).
