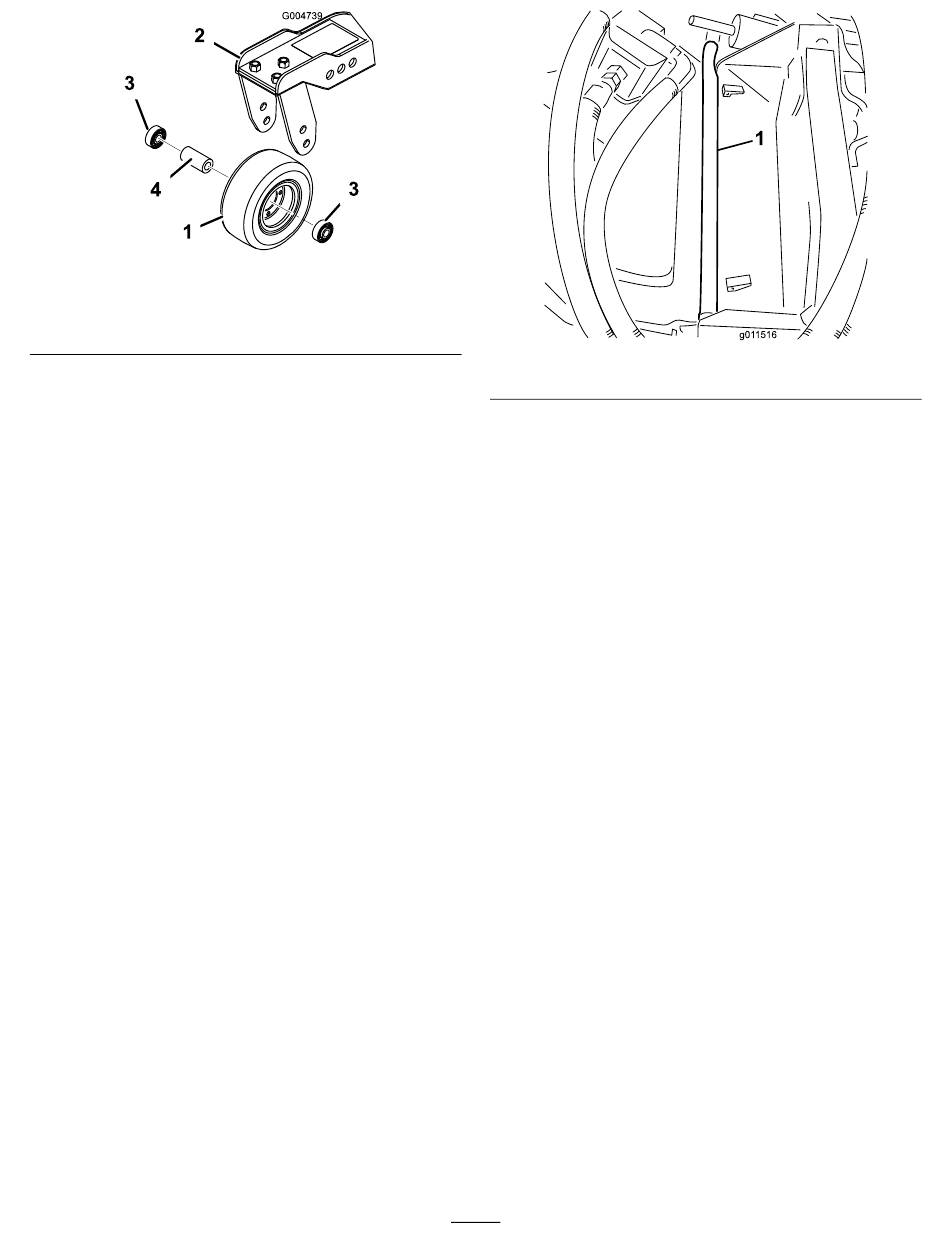

Figuur 109
1. Zwenkwiel
2. Zwenkwieldraaiarm
2.
Verwijder het lager uit de wielnaaf en laat het
lager eruit vallen
Verwijder het lager vanaf de andere kant van
de wielnaaf.
3.
Controleer de lagers, het afstandsstuk en
de binnenkant van de wielnaaf op slijtage.
Beschadigde delen vervangen.
4.
Om het zwenkwiel in elkaar te zetten, drukt u het
lager in de wielnaaf. Om de lagers te monteren,
moet u op de buitenste loopring van het lager
drukken.
5.
Schuif het afstandsstuk van het lager in de
wielnaaf. Druk het andere lager in het open
uiteinde van de wielnaaf om het afstandsstuk
van het lager in de wielnaaf vast te zetten.
6.
Plaats de zwenkwielset in de zwenkwielvork en
zet deze vast op zijn plaats met behulp van een
bout en een borgmoer.
Scharnierkappen van
maaidekken vervangen
De scharnierkappen voorkomen dat er vuil via de
scharnierpunten tussen de maaidekken komt. Bij
beschadiging of slijtage moet een kap worden
vervangen.
3. Lager
4. Afstandsstuk van lager
(Figuur 108
en
Figuur
g004739
109).
