Scharnierkappen van
maaidekken vervangen
De scharnierkappen voorkomen dat er vuil via de
schanierpunten tussen de maaidekken komt. Bij
beschadiging of slijtage moet een kap worden vervangen.

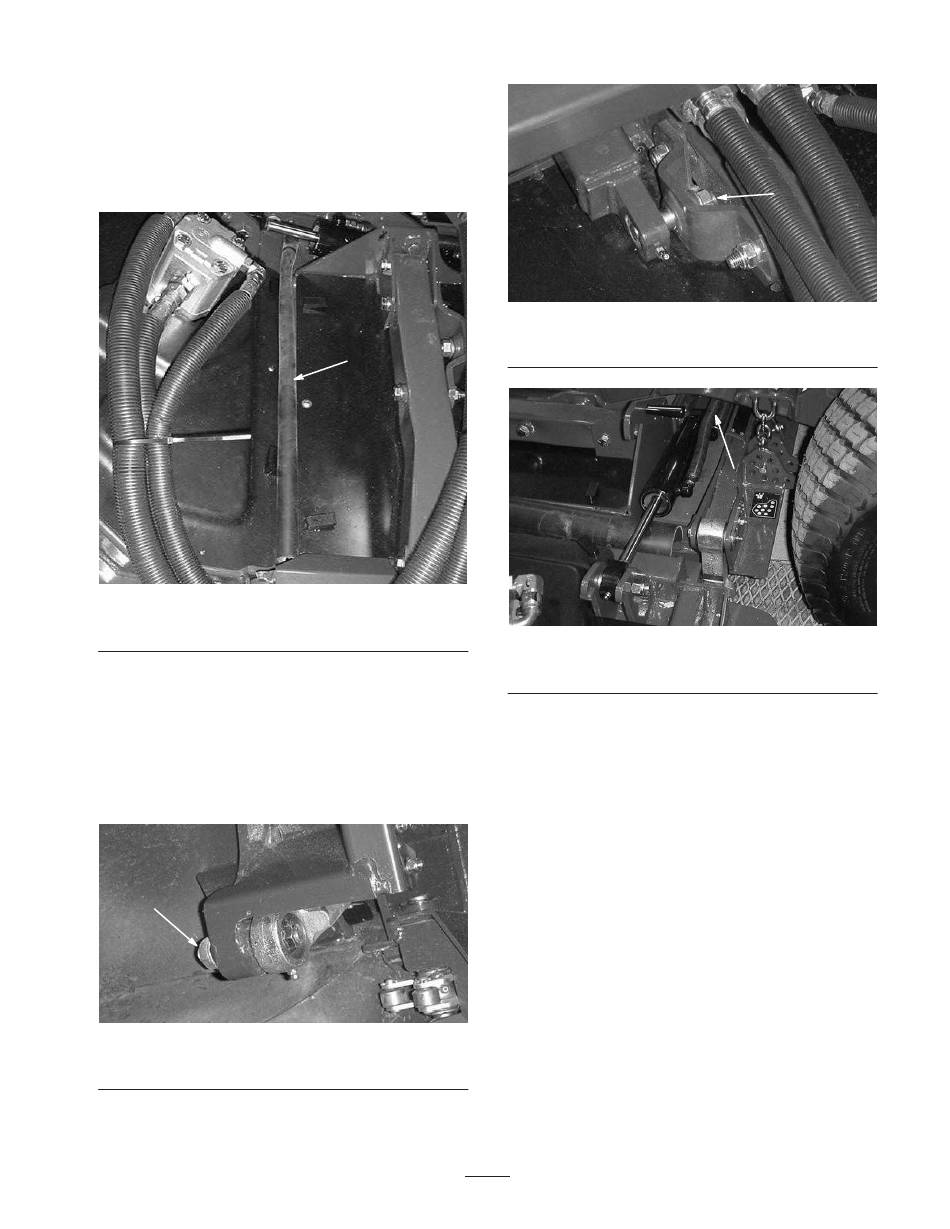

Figuur 88
1. Scharnierkap
Borgmoeren aandraaien
Na de eerste 50 bedrijfsuren moeten de moeren op de
onderste scharnierverbindingen (Fig. 89), de pennen op de
hefarmen (Fig. 90) en de bevestigingen van de cilinders van
de zijmaaidekken (Fig. 91) worden aangedraaid met een
torsie van 217–244 N.
1
Figuur 89
1. Moer van onderste scharnierverbinding (4)
1. Moer van pen van hefarm (2)
1
1. Moer van pen van cilinder van zijmaaidek (2)
57
1
Figuur 90
1
Figuur 91
