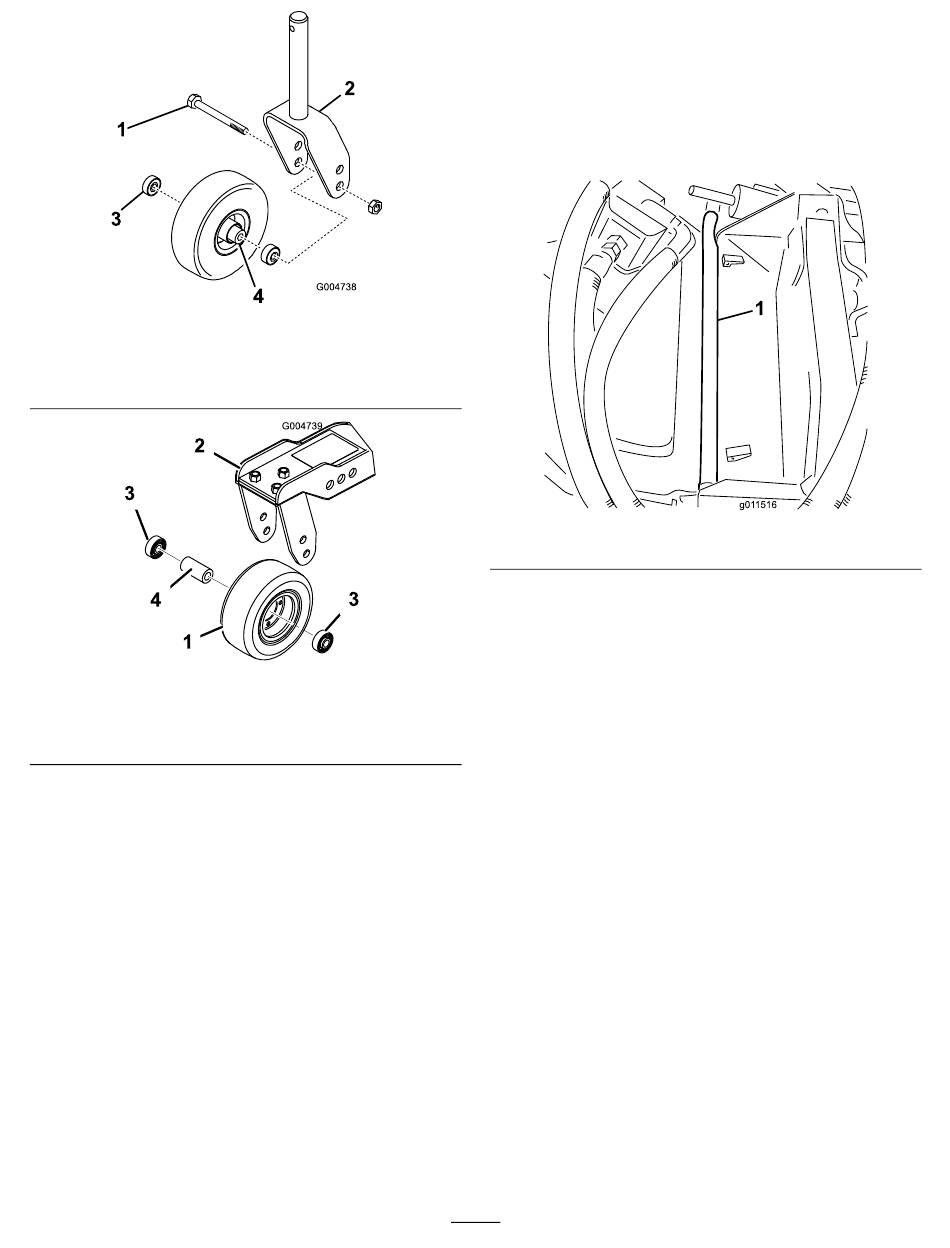

Figuur 125
1. Zwenkwielbout
2. Zwenkwielvork
Figuur 126
1. Zwenkwiel
2. Zwenkwielarm
2.
Verwijder het lager uit de wielnaaf en laat het
lager eruit vallen
(Figuur 125
3.
Verwijder het lager vanaf de andere kant van
de wielnaaf.
4.
Controleer de lagers, het afstandsstuk en de
binnenzijde van de wielnaaf op slijtage en
vervang beschadigde onderdelen.
5.
Om het zwenkwiel in elkaar te zetten, drukt u
het lager in de wielnaaf.
Opmerking:
Om de lagers te monteren, moet
u op de buitenste loopring van het lager drukken.
6.
Schuif het afstandsstuk van het lager in de
wielnaaf en druk het andere lager in het open
uiteinde van de wielnaaf om het afstandsstuk
van het lager in de wielnaaf vast te zetten.
7.
Plaats de zwenkwielset in de zwenkwielvork en
zet deze vast op zijn plaats met behulp van de
bout en de borgmoer.
g004738
3. Lager
4. Afstandsstuk van lager
g004739
3. Lager
4. Afstandsstuk van lager
en
Figuur
126).
Scharnierkappen van
maaidekken vervangen
De scharnierkappen voorkomen dat er vuil via de
scharnierpunten tussen de maaidekken komt. Bij
beschadiging of slijtage moet een kap worden
vervangen.
86
Figuur 127
g011516
