Luchttoevoer:
WAARSCHUWING :
Deze toestellen kunnen
worden toegepast als type
B-installaties, waarbij de
verbrandingslucht
onttrokken wordt aan de te
verwarmen ruimte waarin
de toestellen zijn opgesteld.
Belemmer nooit de
verbrandingsluchtinlaat

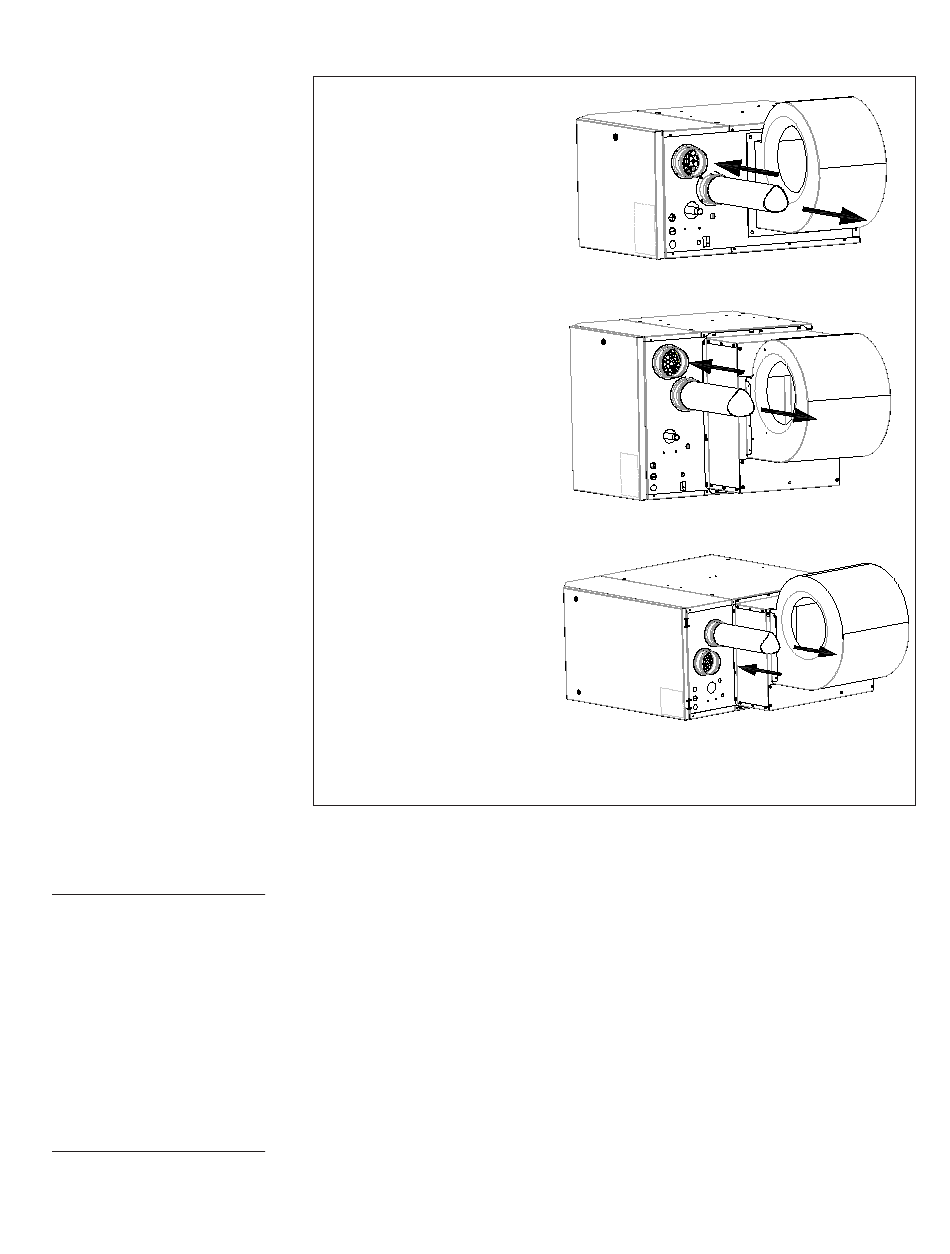

Figuur 3b :
Type B installatie : Aansluitingen luchttoevoer & rookgasafvoer
Mod. 015 & 020
Mod. 025, 030, 055 &
064
Mod. 035, 043, 050
1) Aansluiting rookgasafvoer
2) Verbrandingsluchttoevoerpijp
Zorg ervoor dat er steeds een voldoende aanvoer van verse lucht is om een goed en
veilig verbrandings- en verwarmingsproces te garanderen. Houd er rekening mee
dat er bij de constructie van hedendaagse gebouwen meer gebruik wordt gemaakt
van een degelijke isolatie, dampdichte lagen e.d., wat met zich meebrengt dat er
nog weinig verse lucht kan binnendringen.
Om een behoorlijke verbrandingsluchttoevoer bij een type B-installatie te garan-
deren is het uitermate belangrijk voor voldoende ventilatie in de te verwarmen
ruimte te zorgen. Het kan gebeuren dat de natuurlijke luchttoevoer onvoldoende
is, vooral bij aanwezigheid van rookgasafzuigventilatoren. Het is absoluut noodza-
kelijk ervoor te zorgen dat er in alle omstandigheden een voldoende aanvoer van
verse lucht wordt verzekerd. Deuren en ramen mogen niet in aanmerking worden
genomen bij het bepalen van de luchttoevoer.
Verzeker u er steeds van dat de beschikbare verbrandingslucht in overeen-
stemming is met het installatiegeheel.
UDSBD 015 & 020
2
UDSBD 025 030 055 064
SCALE 1/5
MATERIAL:
2
TOLERANCE:
cut & punch tolerances :
bend tolerances :
REV: X
SCALE:
JPB
DRAWN BY:
0.000
MASS (kg) :
GROUP NAME:
UDSBD 015 020
DESCRIPTION :
UDSBD 035 043 050
SCALE 1/5
MATERIAL:
TOLERANCE:
cut & punch tolerances :
bend tolerances :
REV: X
SCALE:
JPB
DRAWN BY:
0.000
MASS (kg) :
GROUP NAME:
UDSBD 025 030 055 064
DESCRIPTION :
2
SCALE 1/5
MATERIAL:
TOLERANCE:
cut & punch tolerances :
0.3 mm
bend tolerances :
0.5 mm
REV: X
SCALE:
3/50
JPB
DRAWN BY:
08.06.04
0.000
MASS (kg) :
GROUP NAME:
UDSBD 035 043 050
DESCRIPTION :
1802UDSBD-4EBENL/NLNL, Pag. 15/46
1
0.3 mm
0.5 mm
3/50
08.06.04
1
THIS DRAWING AND THE CONTAINED I
NO PARTS THEREOF MAY BE REPRODU
SHEET :
1 OF
3
PART NUMBER :
62215 00
0.3 mm
0.5 mm
3/50
08.06.04
THIS DRAWING AND THE CONTAINED INFOR
NO PARTS THEREOF MAY BE REPRODUCED
SHEET :
2 OF
3
PART NUMBER :
62215 00
1
Checked :
THIS DRAWING AND THE CONTAINED INFORMATION ARE THE PROPERTY OF REZNOR EUROPE
NO PARTS THEREOF MAY BE REPRODUCED OR USED WITHOUT THE WRITTEN CONSENT OF TH
OWNER.
SHEET :
SIZE:
A3
3 OF
3
PART NUMBER :
62215 00
doc. nr. : 03 00205/9805
