6.Verwijderen brander
a) Bepaal de positie
van de brandersteun.
Verwijder de schro-
even die het aan het
secundair luchtschild
vastmaken. Zie figuur
14 voor de localisatie
van de componenten.
b) Hou de venturi- tube
vast, en schuif de
hele brander lichtjes
naar rechts om de
brander van de steun
aan de linkerkant los
te maken.
Draai dan de open
zijde van de ventu
ri-tube naar buiten,
weg van de
brander. Trek de bran-
der voorzichtig uit het
toestel.

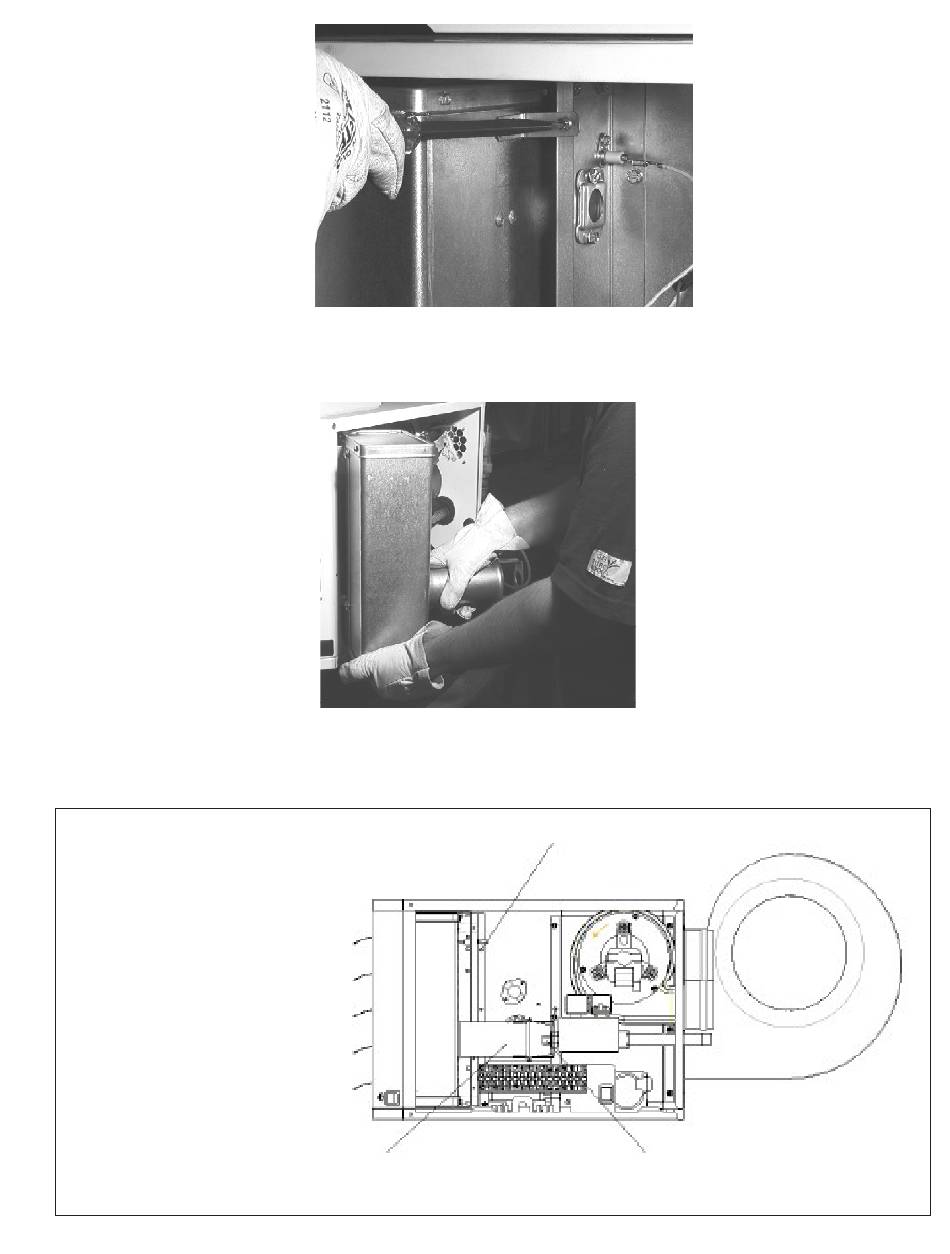

Figuur 14 - Werkwijze om brander te verwijderen
3. Laat de brander naar rechts glijden, draai
de venturibuis naar buiten toe en verwijder de
brander..
Figuur 13a
Figuur 13b
2. Verwijder bevestigingsvijzen brander
1. Ontkoppel gasstraat aan inspuiter
en aan buitenzijde toestel - schuif dan
naar rechts.
1802UDSBD-4EBENL/NLNL, Pag. 30/46
