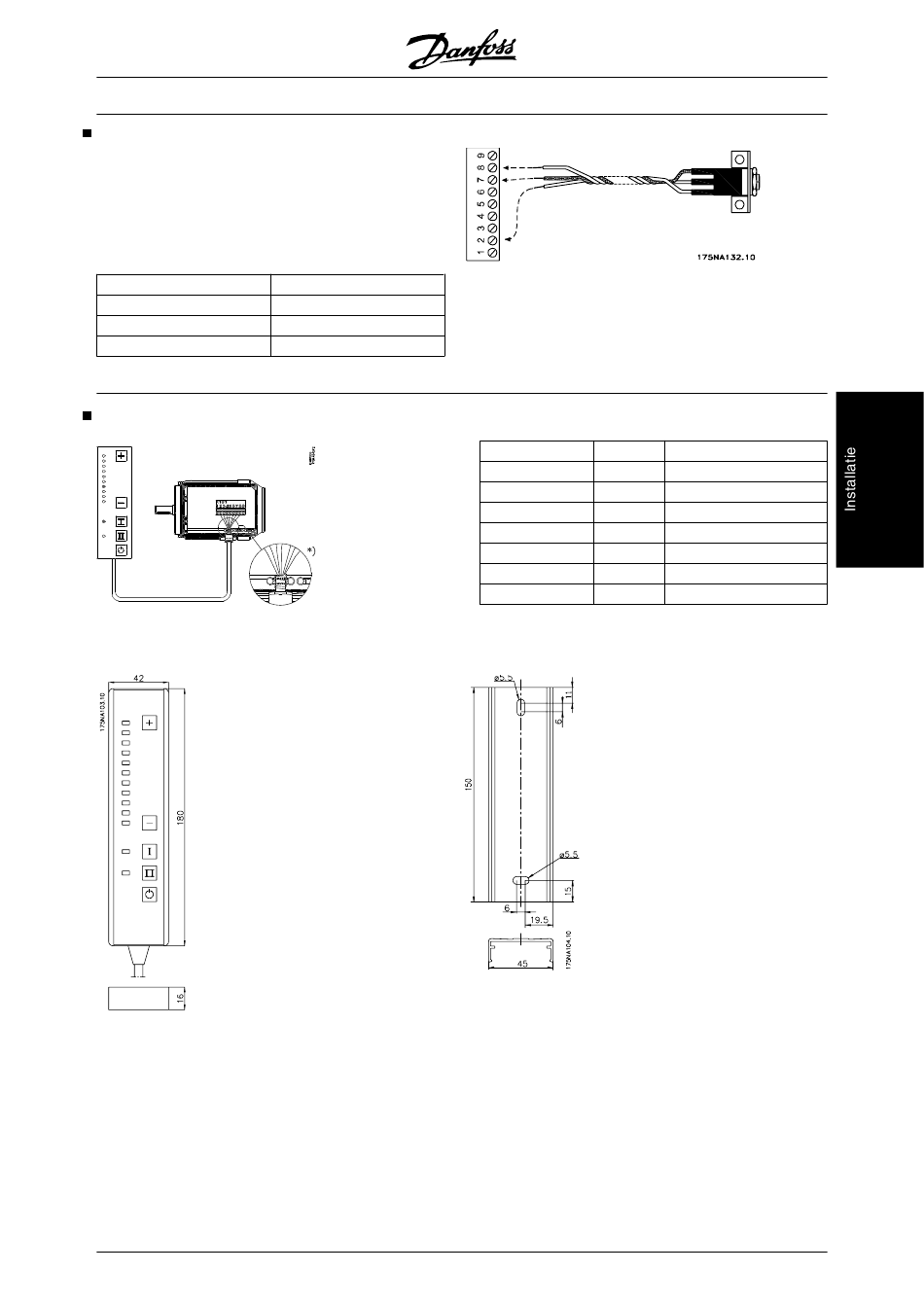

Potentiometeroptie (177N0011)
Optie voor het regelen van de referentie via een poten-
tiometer. De optie wordt gemonteerd in plaats van een
kabelophanging. De potentiometer is te bedienen door
de blindplug te verwijderen, de gewenste referentie in te
stellen en de blindplug vervolgens weer terug te plaat-
sen.
Kleur draad
Wit
Rood
Zwart
Lokaal bedieningspaneel (LOP) (175N0128) IP 65
Lokaal bedieningspaneel (LOP) 175N0128 IP 65
®
MG.03.H5.10 – VLT
is een geregistreerd handelsmerk van Danfoss
Klem op X101
2 (analoge ingang)
8 (0 V)
7 (+10 V)
®
VLT
FCM-serie
Bedrading
Kleur draad
Klem
Wit
2
Bruin
3
Paars* of grijs
4
Groen
5
Rood
6
Geel
7
Blauw
8
* Kan bij bepaalde kabels oranje zijn
Bevestiging voor LOP 175N2717 (meegeleverd bij
175N0128)
Functie
Referentie
Reset
Zie tabel onder knop
Zie tabel onder knop
+24 V
+10 V
Aarde
37
