Galvanische isolatie (PELV)
PELV biedt bescherming door middel van een extra
lage spanning. Bescherming tegen elektrische schok-
ken wordt gegarandeerd wanneer alle aangesloten
apparaten van het PELV-type zijn en de installatie is
uitgevoerd volgens de lokale/nationale voorschriften
met betrekking tot PELV-voeding.
In de FCM Serie 300 worden alle stuurklemmen ge-
voed door of verbonden met een extra lage spanning
(PELV).
(Gegarandeerde) galvanische isolatie wordt verkre-
gen door te voldoen aan de eisen betreffende hogere
isolatie en door de relevante kruip-/spelingsafstanden
in acht te nemen. Deze vereisten worden beschreven
in de norm EN 50178.
De componenten die zorgen voor elektrische isolatie,
zoals hieronder beschreven, voldoen ook aan de eisen
betreffende hogere isolatie en aan de relevante test
die wordt beschreven in EN 50178.

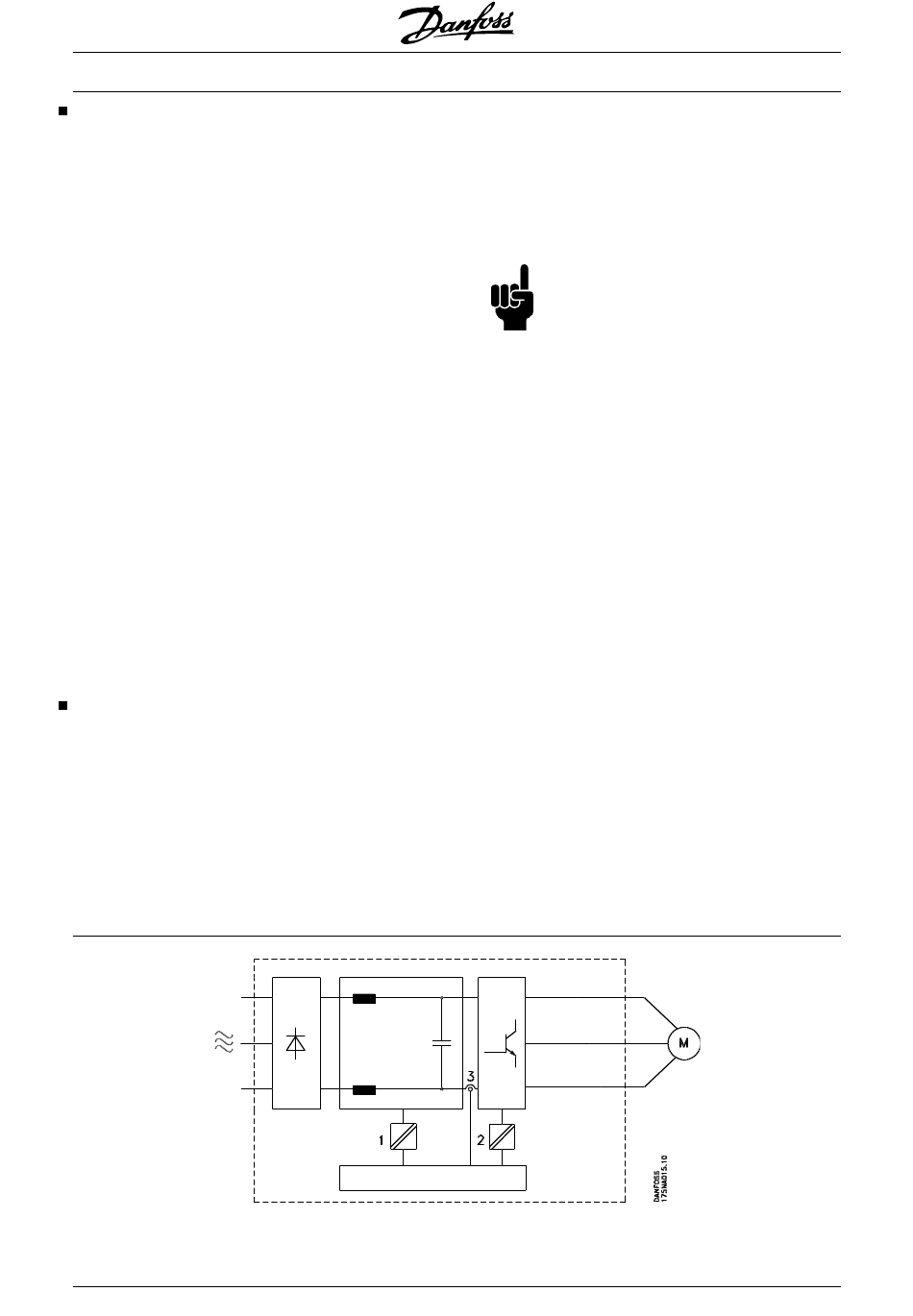

De galvanische isolatie kan op 3 plaatsen getoond
worden (zie onderstaande tekening), namelijk:
1.
Netvoeding (SMPS) incl. signaalisolatie van
U
, dat de DC-spanning aangeeft.
DC
2.
Aansturing van de IGBT's (opto-koppels).
3.
Stroomtransducers (opto-koppels).
Lekstroom naar de aarde
Aardlekstroom wordt op de eerste plaats veroorzaakt
door de capaciteit tussen motorfasen en het motorfra-
me. Het RFI-filter draagt bij tot extra lekstroom, aan-
gezien het filtercircuit door middel van condensatoren
is verbonden met de aarde.
De omvang van de lekstroomnaar de aarde is afhan-
kelijk van de volgende factoren, in volgorde van be-
langrijkheid:
98
VLT
1.
Schakelfrequentie
2.
Motor ter plekke geaard of niet
De lekstroom is van belang voor de veiligheid gedu-
rende het gebruik/de functionering van de frequentie-
omvormer indien er (bij vergissing) geen aardverbin-
ding is aangebracht.
NB!
FCM 305-375 all have leakage currents >
3.5 mA, approx 4 to 20 mA. Varies with
switching frequencies within the given in-
terval.
This means reinforced earthing mus be established
(see Quick Guide MG.03.A1.02), if EN50178 is to be
complied with.
Never use ELCB (Earth Leakage Circuit Breaker) re-
lays also called RCD(Residual Current Device) that
are not suitable for DC fault currents (type A).
If a RCD is used it must be:
-
Suitable for protecting equipment with a DC
current content in the fault current (3-phase
rectifier)
-
Suitable for power-up with short charging
current to earth
-
Suitable for a high leakage current.
This means it is possible to operate the FCM 300 on
RCD type B:
Residual Current Devices (RCD) type B has a toleran-
ce on trip level. It is therefore recommended to use a
RCD where the max leakage current for the FCM (see
above, 20 mA) is less than 1/3 of the trip level for the
RCD. This means the trip level for the RCD will have
to be 60 mA or higher, i.e. a RCD type B with a trip
level 100 mA can be used for protection.
®
MG.03.H5.10 – VLT
is een geregistreerd handelsmerk van Danfoss
®
FCM-serie
