3. Installatie
3.4.3.2
Bedradingsprocedure
LET OP
KANS OP ELEKTRISCHE SCHOKKEN.
ervoor zorgen dat de driepolige stroomonderbreker is uitgeschakeld en niet opnieuw kan
worden aangesloten.
OPMERKING
Bij vergroting van de behuizingsopening treedt beschadiging of vernietiging van de
elektronische componenten van de omvormer op door het binnendringen van vocht en stof.
LET OP
Brandgevaar als twee geleiders op één klem worden aangesloten. Als een
aansluiting van twee geleiders met een klem wordt gemaakt, kan er brand ontstaan.
SLUIT NOOIT MEER DAN ÉÉN GELEIDER PER KLEM AAN.
OPMERKING
Gebruik M10-krimpklemmen om aansluiting te maken met de wisselstroomklemmen van de
omvormer.

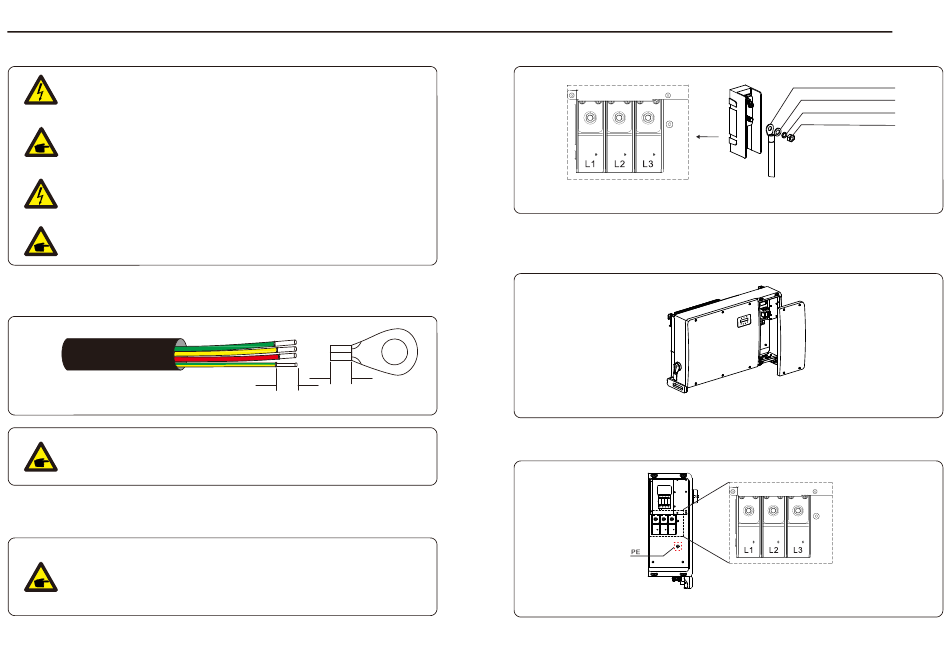

De stappen voor het monteren van de wisselstroomnetklemmen zijn als volgt:
1)
Strip het uiteinde van de kabelisolatiemantel voor wisselstroom ongeveer 300 mm en strip vervolgens het
uiteinde van elke draad. (zoals weergegeven in afbeelding 5.25)
Afbeelding 3.25 De wisselstroomkabel strippen
OPMERKING:
S2 (isolatiestriplengte) is 2 mm - 3 mm langer dan S1. (Krimpgebied OT-kabelaansluiting)
2) Strip de isolatie van de draad voorbij het kabel-krimpgebied van de OT-klem,
en gebruik vervolgens een hydraulische krimptang om de klem te krimpen. Het gekrompen gedeelte van de
klem moet worden geïsoleerd met warmtekrimpbare buis of isolatietape.
OPMERKING:
Als u een kabel van een aluminiumlegering kiest, moet u een koperen aluminium
overdrachtsklem gebruiken om direct contact tussen de koperen staaf en de kabel van een
aluminiumlegering te vermijden. (Selecteer een koperen aluminium overdrachtsklem op
basis van uw kabelspecificatie).
.24.
Voordat u met de bedradingsprocedure begint, moet u
｝
L
PE
S1
S2
Afbeelding 3.26 Koperen aluminium transferklem
3)
Laat de wisselstroomschakelaar losgekoppeld om ervoor te zorgen dat deze niet onverwachts sluit.
4)
Verwijder de 4 schroeven op de aansluitdoos van de omvormer en verwijder het deksel van de
aansluitdoos (afbeelding 3.27).
Afbeelding 3.27 Het deksel van de aansluitdoos verwijderen
5)
Steek de kabel door de moer, het omhulsel en de wisselstroomklemafdekking. Sluit de kabel daarna aan op
het wisselstroomaansluitblok met behulp van een dopsleutel. Draai de schroeven op het klemblok vast. Het koppel
is 10~20 Nm (zoals weergegeven in afbeelding 3.28).
3.Installatie
Koperen klem van kabel
platte
pakkingveerring
moer
Afbeelding 3.28 bedrading
.25.
