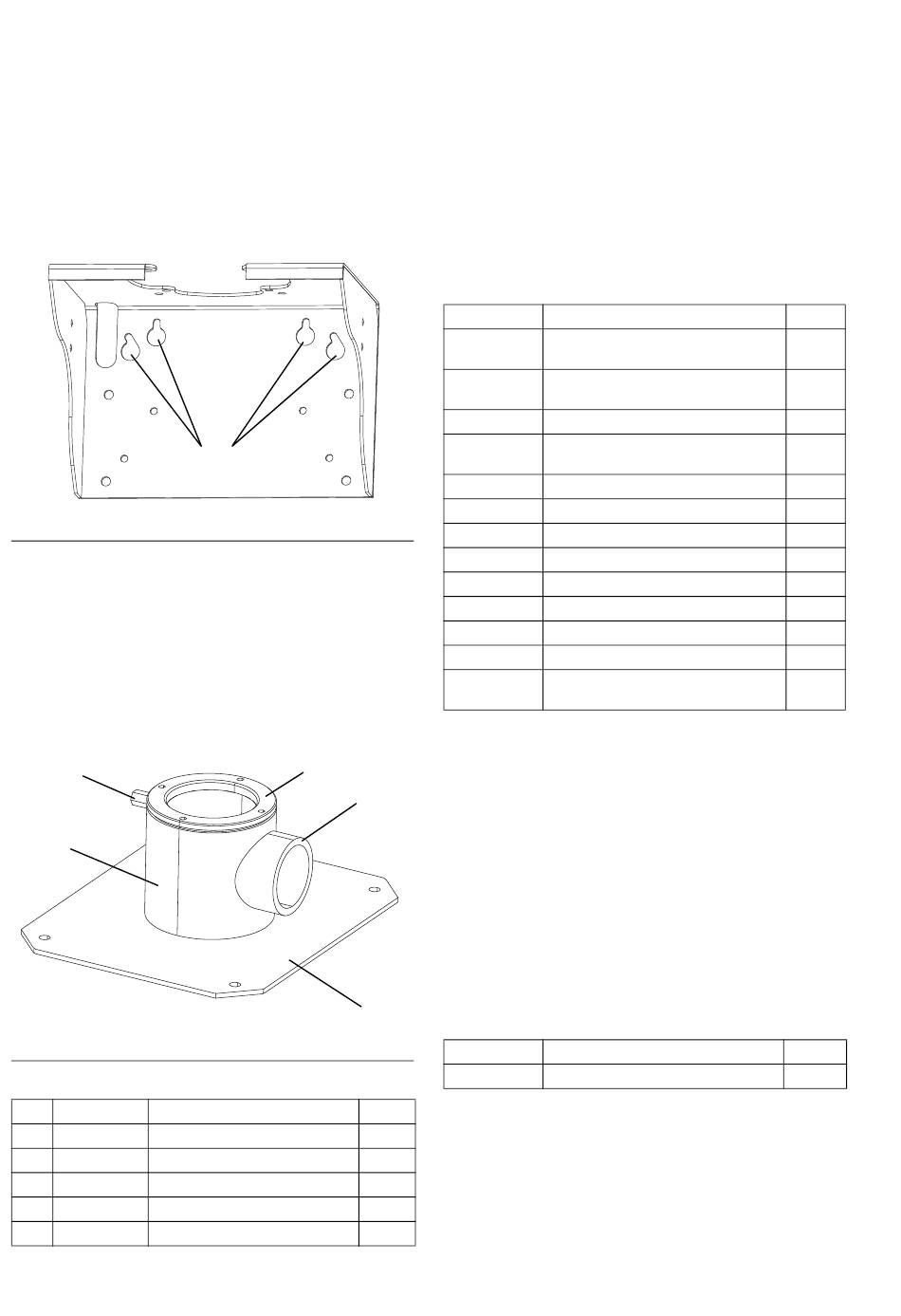

2. Zorg ervoor dat de wandmontage waterpas staat
met behulp van de wandbeugel als sjabloon. Boor
vier gaten met een diameter van 11 mm (7/16 in)
voor de bevestigingsbouten. Zie Afbeelding 27
voor de locaties van de bevestigingsgaten.
3. Schroef de beugel stevig aan de wand vast
met bouten.
bevestigingsgaten
A
. 27: Locaties gaten voor wandmontage
FB
4. Gebruik de schroeven en ringen die bij de
wandmontage zijn geleverd en raadpleeg het
Patroon bevestigingsgaten elektrisch
aandrijfmechanisme op pagina 35 om het
aandrijfmechanisme aan de beugel te bevestigen
nadat deze aan de muur is bevestigd.
Vloermontage-adapter, 223952
806
802
A
. 28: Vloermontage-standaard
FB
Ref Onderdeel Omschrijving
801 186562
PLAAT, montage-inductor
802 186560
BUIS, verloopstuk
803 186561
KOPPELING, pijp
804 166538
PLAAT, basis-
806 185542
KOPPELING, half
32
Locaties
801
803
Raadpleeg het Schema voor de bevestigingsgaten
vloerstandaard op pagina 35 en de handleiding
Toebehoren vloerstandaard voor de juiste installatie
van deze adapter voor vloermontage. Zie
Bijbehorende handleidingen op pagina 2.
CAN-kabels
De volgende CAN-kabels en splitter zijn verkrijgbaar
voor gebruik met elektrische E-Flow SP-pompen.
Onderdeel Omschrijving
125306
123422
121000
121227
121001
121002
121003
120952
121201
121004
121228
123341
121807
Set lichttoren, 255468
Voor enkelvoudige toevoersystemen D200s,
D200 en D60.
Zie de handleiding van de set lichttoren voor
meer informatie.
I/O-kabel, 122029
Raadpleeg de handleiding voor software-instructies
van de E-Flo SP voor informatie over opzetten
en pennen.
804
Onderdeel Omschrijving
122029
Aantal
1
1
1
1
1
KABEL, CAN-,
vrouwelijk/vrouwelijk
KABEL, CAN-,
vrouwelijk/vrouwelijk
KABEL, CAN, hol/hol
KABEL, CAN-,
vrouwelijk/vrouwelijk
KABEL, CAN, hol/hol
KABEL, CAN, hol/hol
KABEL, CAN, hol/hol
KABEL, CAN, hol/hol
KABEL, CAN, hol/hol
KABEL, CAN, hol/hol
KABEL, CAN, hol/hol
KABEL, CAN, hol/hol
CONNECTOR, splitter,
mannelijk/mannelijk
KABEL, GCA-, M12-8p
Lengte
0,3 m
0,5 m
0,5 m
0,6 m
1,0 m
1,5 m
3,0 m
4,0 m
6,0 m
8,0 m
15,0 m
40,0 m
Lengte
15,0 m
3A9397H
