2.

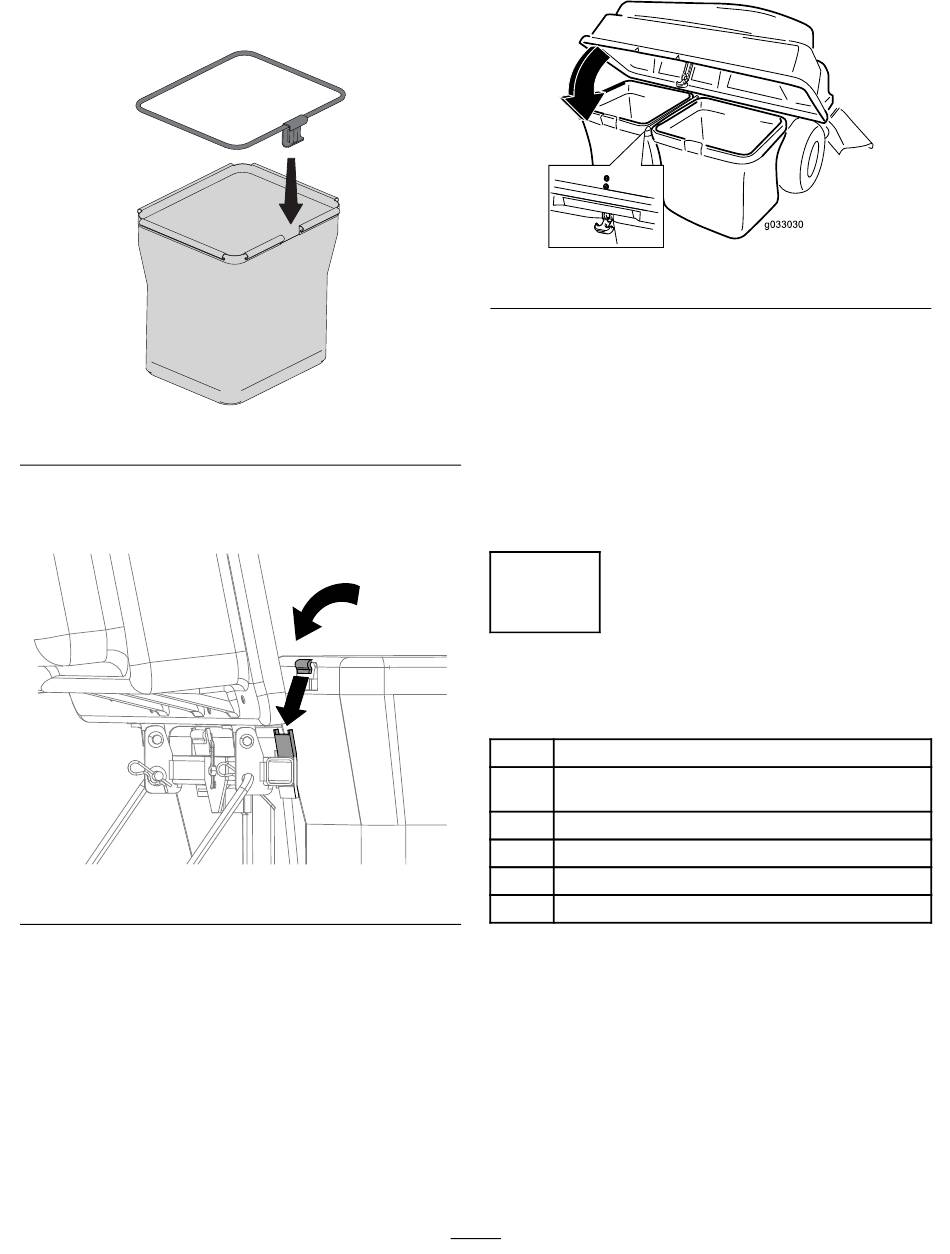

Bevestig de 2 zakframes aan de 2
vuilnisemmers.
Figuur 13
3.
Breng het bovenstuk van de grasvanger omhoog
en monteer de zakken door de zakframehaken
op de bevestigingsbeugels te schuiven.
Figuur 14
4.
Breng het bovenstuk van de grasvanger omlaag
op de zakken.
5.
Bevestig de band van de motorkap aan de
vergrendelstang.
6.
Monteer de bovenste buis van de grasvanger
door het gebogen uiteinde in de opening van het
g453040
bovenstuk van de grasvanger te steken.
Opmerking:
uitlopende uiteinde met de retentiesteun omlaag
en naar voren wijst zodat deze kan worden
aangesloten op de egalisatieset.
7
De schotten monteren
Benodigde onderdelen voor deze stap:
1
Schot (alleen voor maaidekken van 127 of 137 cm)
Keerplaat van de grasvanger (alleen maaidekken van
1
152 cm)
1
Voorschot (alleen maaidekken van 152 cm)
2
Slotbout
g300378
1
Drukmoer
1
Borgmoer
Machines met maaidekken van
127 of 137 cm
Gebruik de maaimachine nooit als de uitwerpopening
niet is afgesloten. Gebruik altijd een afvoerafsluiter,
mulchdeksel of grasafvoer als u het maaidek gebruikt.
1.
Verwijder het aanwezige schot van de machine.
12
Figuur 15
Zorg ervoor dat het wijd
g033030
