Grasmand met flexibele bodem
Inhoudsopgave

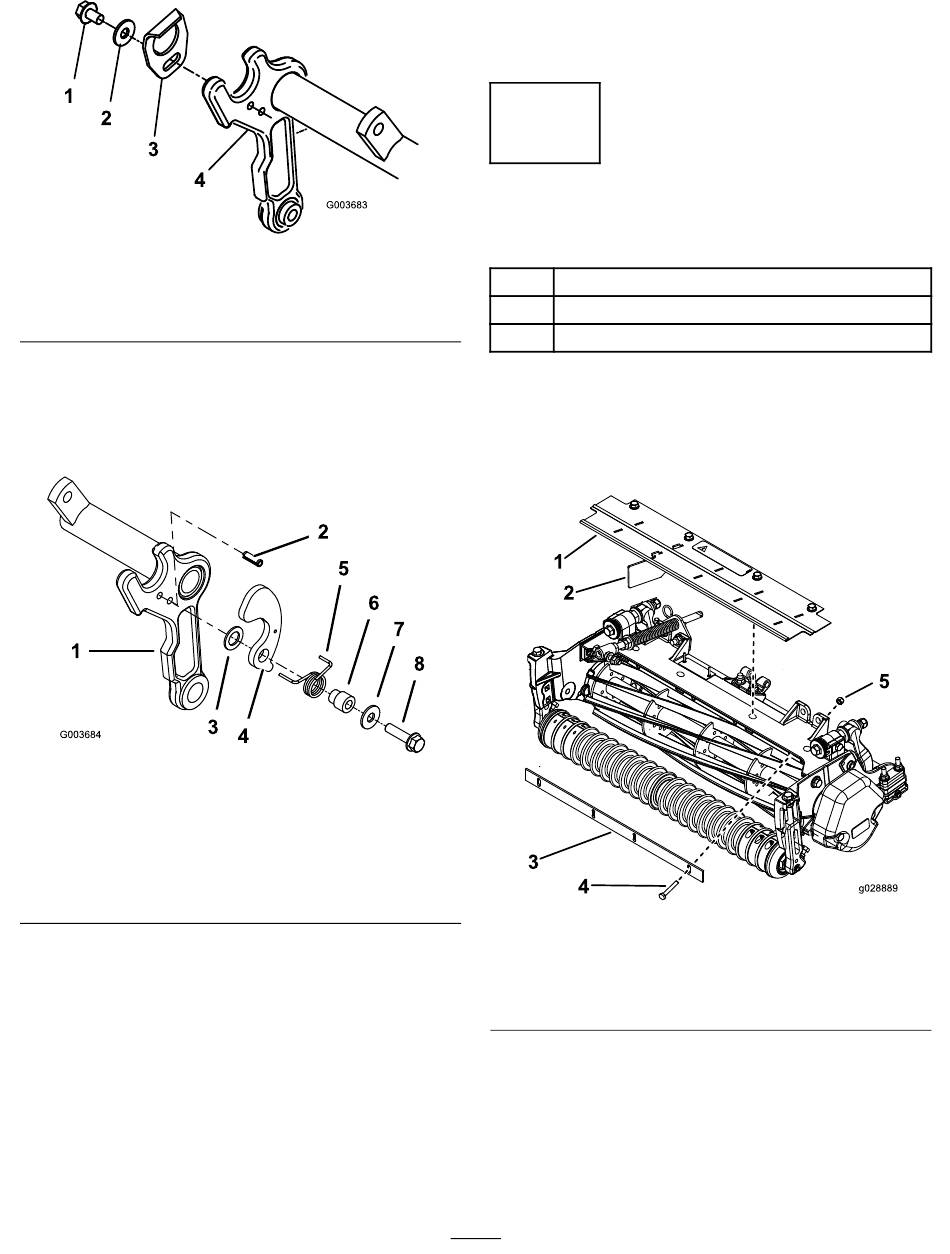

Figuur 5
1. Bout (5/16" x ½")
2. Platte ring (⅜" x ⅞")
4. Monteer een rolpen in het onderste gat aan de juiste
zijde van het draagframe van elk maai-eenheid
6).
Opmerking: Het uiteinde van de rolpen moet gelijk
komen met de binnenkant van het draagframe.
Figuur 6
1. Draagframe
2. Rolpen
3. Kunststof ring
4. Beugel van mand
5. Aan dezelfde zijde van het draagframe als de rolpen
monteert u een kunststof ring en een mandbeugel,
torsieveer, mandkraag, platte ring (⅜" x ⅞") en bout
(5/16" x 1¼"); zie
Figuur
Opmerking: De kunststof ring, mandbeugel en
torsieveer passen op de mandkraag.
De gouden torsieveer hoort aan de linkerzijde van het
draagframe en de zwarte veer aan de rechterzijde. Leg
het lange pootje van de veer omheen de voorzijde van
het draagframe en steek het korte achterste pootje van
de veer in het gat van de mandbeugel.
6. Zorg ervoor dat de mandbeugel vrij kan draaien.
3. Mandgeleider
4. Draagframe
(Figuur
5. Torsieveer (linkerkant
afgebeeld, goud)
6. Mandkraag
7. Platte ring (⅜" x ⅞")
8. Bout (5/16" x 1¼")
6.
Belangrijk: Om vastlopen te vermijden, dient de
kunststof ring op de mandkraag gemonteerd te
worden.
3
De stopbalk monteren
g003683
Benodigde onderdelen voor deze stap:
1
Stopbalk
4
Bout (¼" x 1¾")
4
Borgmoer (¼")
Procedure
1. Bevestig de stopbalk losjes aan het frame van de
tractie-eenheid met behulp van 4 bouten (¼" x 1¾")
en 4 borgmoeren (¼"); zie
g003684
1. Grasscherm
2. Grasgeleider
3. Stopbalk
2. Steek een voelermaat van 1,5 mm tussen de bovenzijde
van de messenkooi en de onderzijde van de stopbalk
om de speling te controleren. Zorg ervoor dat de
balk en de messenkooi over de volledige lengte van de
messenkooi even ver van elkaar verwijderd zijn.
Opmerking: De stopbalk mag tijdens het gebruik
de messenkooi niet raken.
6
Figuur
7.
Figuur 7
4. Bout (¼" x 1¾")
5. Borgmoer (¼")
g028889
