12. DIGITALE INGANGEN
De rergelaars hebben 1 spanningsvrije digitale ingang die
configureerbaar is via "i1F".
12.1 INVERSEREN WERKING: VERWARMEN -
KOELEN (I1F = C-H)
Via deze functie is het mogelijk om de werking van de beide
uitgangen tegelijk te inverteren tussen koelen en verwarmen.
12.2 REMOTE ON/OFF (I1F = OFF)
Door deze functie is het mogelijk om het toestel via de digitale
ingang aan/uit te zetten.
12.3 GENERIC ALARM (I1F = EAL)
Als de digitale ingang geactiveerd wordt, wacht het toestel
gedurende de tijd "did" vooraleer de boodschap "EAL" wordt
weergegeven. De uitgangen blijven ongewijzigd, en het alarm
stopt zodra de ingang niet meer geactiveerd is.
12.4 SERIOUS ALARM MODE (I1F = BAL)
Als de digitale ingang geactiveerd wordt, wacht het toestel
gedurende de tijd "did" vooraleer de boodschap "BAL" wordt
weergegeven. De uitgangen worden uitgeschakeld, en het
stopt zodra de ingang niet meer geactiveerd is.
12.5 ENERGY SAVING (I1F = HES)
Door de Energy Saving functie, kan gewerkt worden met een
ander setpunt dan het gewone setpunt. Gedurende deze mode
wordt het nieuwe setpunt : SET+HES. Deze mode is enkel
aktief zolang de digitale ingang aktief is.
13. ALARM SIGNALEN
Label
Oorzaak
Uitgangen
"PFo"
Breuk sonde
Alarmuitgang AAN; Uitgang 1 en
2 volgens "So1" en "So2".
"PFc"
Sonde kortgesloten Alarmuitgang AAN; Uitgang 1 en
2 volgens "So1" en "So2".
"HA"
Hoog temp. Alarm Alarmuitgang AAN; Uitgangen
ongewijzigd.
"LA"
Laag temp. Alarm Alarmuitgang AAN; Uitgangen
ongewijzigd.
"EAL"
Extern alarm
Uitgangen ongewijzigd.
"bAL"
Serious extern
Uitgangen OFF.
alarm
13.1 STATUS ALARMRELAIS (XT121C/XT121D)
Status
XT121C
AS = CL
AS= oP
AS = CL
Uit
4-6 gesloten 4-6 gesloten 20-21 gesloten 20-21 gesloten
Normaal
4-6 gesloten 4-6 open
20-21 gesloten 20-21 open
Alarm
4-6 open
4-6 gesloten 20-21 open
13.2 AFZETTEN BUZZER / ALARM RELAIS
De buzzer wordt afgezet door op om het even welke toets te
drukken. XT121C/XT121D: Als de parameter "tbA" = "y" zal het
relais tesamen met de buzzer uitgeschakeld worden. Indien
"tbA" = "n", zal de buzzer afgezet worden en het relais pas
uitgeschakeld worden als er geen alarm meer is.
13.3 ALARMHERSTEL
Alarms voor sondes : "PFo" en "PFc" stoppen automatisch 30
sec na de goede werking van de sonde.
Externe alarms zoals "EAL", "BAL" stoppen zodra de ingang
niet meer aktief is.
14. TECHNISCHE GEGEVENS
Behuizing: zelfdovende ABS.
Omkasting: XT120C, XT121C:front 32x74 mm; diepte 60mm
XT120D, XT121D: 4 DIN modules 70x85 mm; diepte
61mm.
Montage : XT120C, XT121C paneelmontage in een opening
71x29 mm
XT120D, XT121D: DIN RAIL
Beschermingsklasse: IP20.
Front bescherming: XT120C, XT121C IP65 met dichting RG-
C (optioneel).
Connecties: schroefklemmen ≤ 2,5 mm
bedrading.
Voeding: 12Vac/dc, ±10% of: 24Vac/dc ± 10% enkel voor "C"
formaat of 230Vac ± 10%, 50/60Hz of 110Vac, ± 10%,
50/60Hz
Opgenomen vermogen: 3VA max.
XT120-121C-D_V2.doc
Installing and Operating Instructions
Installing and Operating Instructions
Installing and Operating Instructions
Installing and Operating Instructions
Display: 3 digits, rode LED, 14,2 mm hoog
Ingangen: volgens de sondes: NTC/PTC of NTC/PTC /Pt100
/Thermokoppel J, K, S of 4÷20mA/ 0÷1V / 0÷10V
Relais uitgangen:
Uitgang1: relais 8(3)A, 250Vac
Uitgang2: relais 8(3)A, 250Vac
Alarm: (XT121C/XT121D), 8(3)A, 250Vac
Andere uitgangen: buzzer (in optie)
Type aktie: 1B.
Pollutiegraad: normaal
Software cklasse: A.
Omgevingstemperatuur: 0÷60 °C.
Relatieve vochtigheid : 20÷85% (niet condenseerbaar)
Bewaartemperatuur: -30÷85 °C.
Meet en regelbereik: volgens de sonde
Resolutie: 0,1 °C of 1 °F (keuze via parameter).
Nauwkeurigheid van de regelaar bij 25°C: bereik -40÷50°C
(-40÷122°F): ±0,3 °C ±1 digit
XT121D
AS= oP
20-21 gesloten
2
hitte resistente
XT120C – – – – XT121C
XT120C
XT120C
XT120C
XT121C
XT121C
XT121C

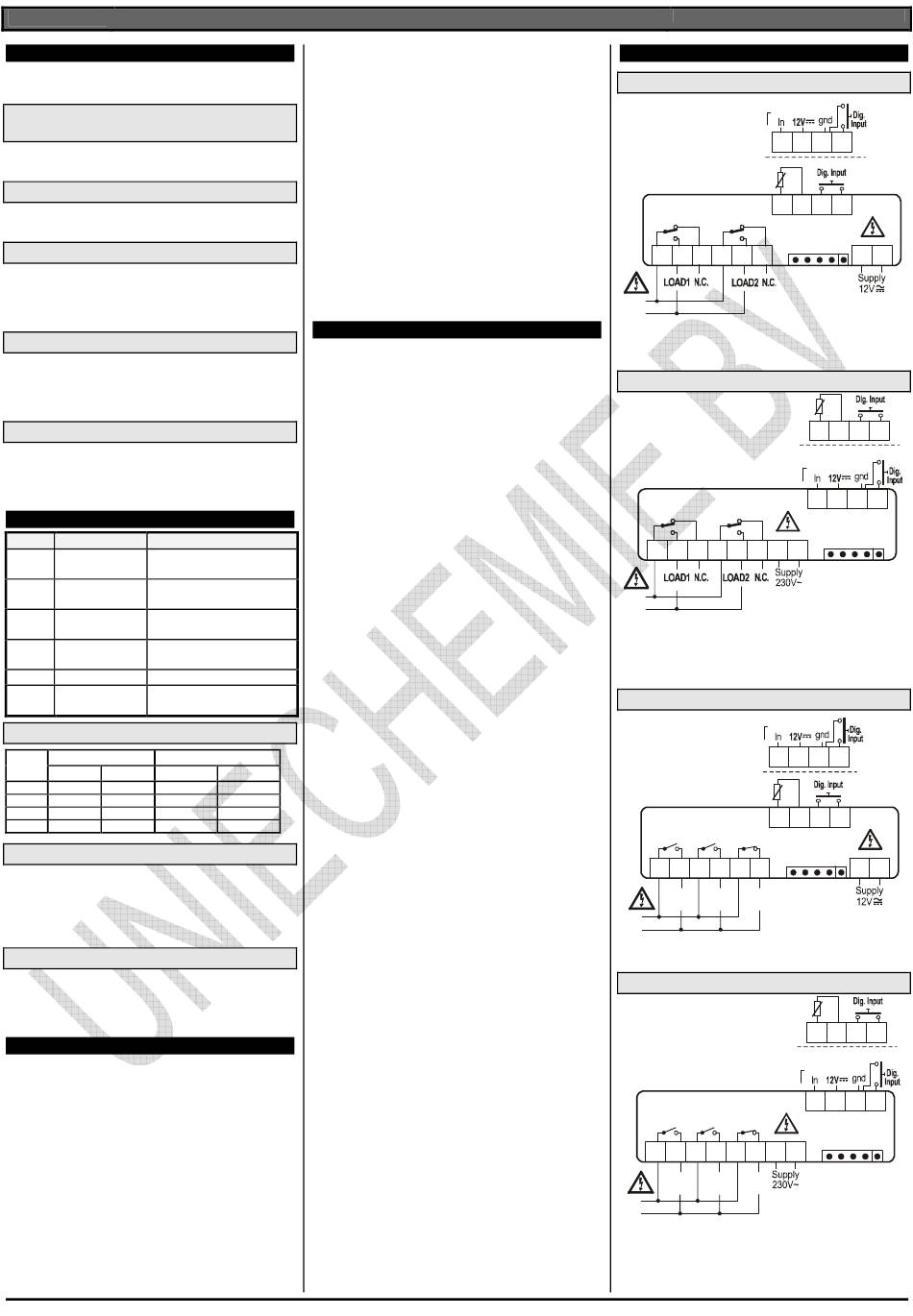

15. VERBINDINGEN
15.1 XT120C – 12V AC/DC OR 24V AC/DC
Input: 4÷20mA
0÷1V / 0÷10V
7 7 7 7 8 8 8 8
PTC / NTC
7 7 7 7 8 8 8 8
8(3)A250V
8(3)A250V
1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
Line
Probe: Pt100= 7 – 9 (8); Thermocouple J, K, S = 7(+); 9(-)
24Vac/cd supply: 11-12
15.2 XT120C – 230V AC OR 115V AC
PTC / NTC
8(3)A250V
8(3)A250V
1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
7 7 7 7 8 8 8 8
Line
Pt100=9 –11 (10); Thermocouple J, K, S = 9(+) - 11(-)
115Vac supply: 7-8
15.3 XT121C – 12VAC/DC OR 24VAC/DC
Input: 4÷20mA
0÷1V / 0÷10V
7 7 7 7 8 8 8 8
PTC / NTC
7 7 7 7 8 8 8 8
8(3)A250V
8(3)A250V
8(3)A250V
1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
LOAD 1 LOAD 2 ALARM
Line
Probe: Pt100= 7 – 9 (8); Thermocouple J, K, S = 7(+); 9(-)
24Vac/cd supply: 11-12
15.4 XT121C – 230V AC OR 115V AC
PTC / NTC
8(3)A250V
8(3)A250V
8(3)A250V
1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
7 7 7 7 8 8 8 8
LOAD 1 LOAD 2 Alarm
Line
Probe: Pt100=9–11 (10); Thermocouple J, K, S= 9(+) - 11(-)
115Vac supply: 7-8
1592002220
9 9 9 9 10
10
10
10
9 9 9 9 10
10
10
10
11 12
11
11
11
12
12
12
Hot-KEY
9 9 9 9 10
10 11
10
10
11
11 12
11
12
12
12
Input 4÷20mA
0÷1V / 0÷10V
9 9 9 9 10
10 11
11 12
12
10
10
11
11
12
12
Hot-KEY
9 9 9 9 10
10
10
10
9 9 9 9 10
10
10
10
11 12
11
12
11
11
12
12
Hot-KEY
9 9 9 9 10
10 11
11 12
10
10
11
11
12
12
12
Input 4÷20mA
0÷1V / 0÷10V
9 9 9 9 10
10
10
10 11
11 12
11
11
12
12
12
Hot-KEY
