Basisprincipes van de bediening
4
afb. 10, pagina 13
Pos.
Symbool
4
menu
5
info
6
7

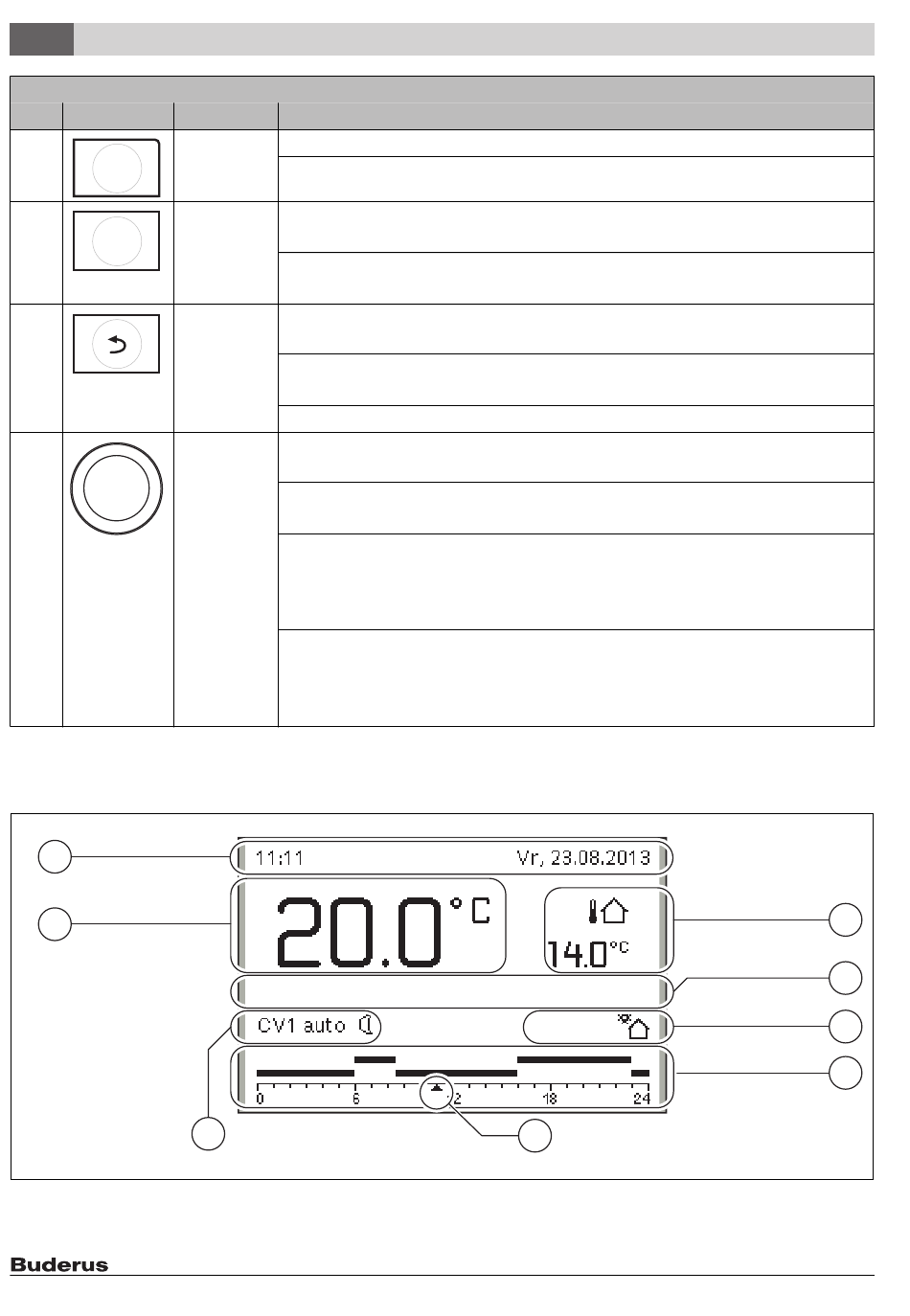

Tabel 5
Bedieningselementen
4.2
Overzicht van de symbolen in het display
2
1
Afb. 11
Voorbeeld voor de standaardweergave bij een installatie met meerdere cv-circuits
14
Benaming
Verklaring
menu-toets ▶ Indrukken, om het hoofdmenu te openen.
▶ Ingedrukt houden, om het servicemenu te openen.
Info-toets
Wanneer een menu is geopend:
▶ Indrukken, om aanvullende informatie over de actuele keuze op te roepen.
Wanneer de standaardweergave actief is:
▶ Indrukken, om het infomenu te openen.
Terug-toets ▶ Indrukken, om naar het bovenliggende menuniveau te gaan of een gewijzigde waarde
te negeren.
Wanneer benodigde service of een storing wordt getoond:
▶ Indrukken, om tussen standaardweergave en storingsmelding te schakelen.
▶ Ingedrukt houden, om uit een menu naar de standaardweergave te gaan.
Keuzeknop
▶ Draaien om een instelwaarde (bijvoorbeeld temperatuur) te veranderen of tussen de
menu's of menupunten te kiezen.
Wanneer de achtergrondverlichting is uitgeschakeld:
▶ Indrukken, om de achtergrondverlichting in te schakelen.
Wanneer de achtergrondverlichting is ingeschakeld:
▶ Indrukken, om een menu of een menupunt te openen, een ingestelde waarde (bij-
voorbeeld temperatuur) of een melding te bevestigen of om een popup-venster te
sluiten.
Wanneer de standaardweergave actief is:
▶ Indrukken, om het invoerveld voor de keuze van het cv-circuit in de standaardweer-
gave te activeren (alleen bij installaties met minimaal twee cv-circuits), bedie-
ningshandleiding van de bedieningseenheid.
8
7
Logamatic RC300 – 6 720 807 325 (2013/06)
3
4
5
6
