Basisprincipes van de bediening
4
4.2
Overzicht van de symbolen in het display
1
4

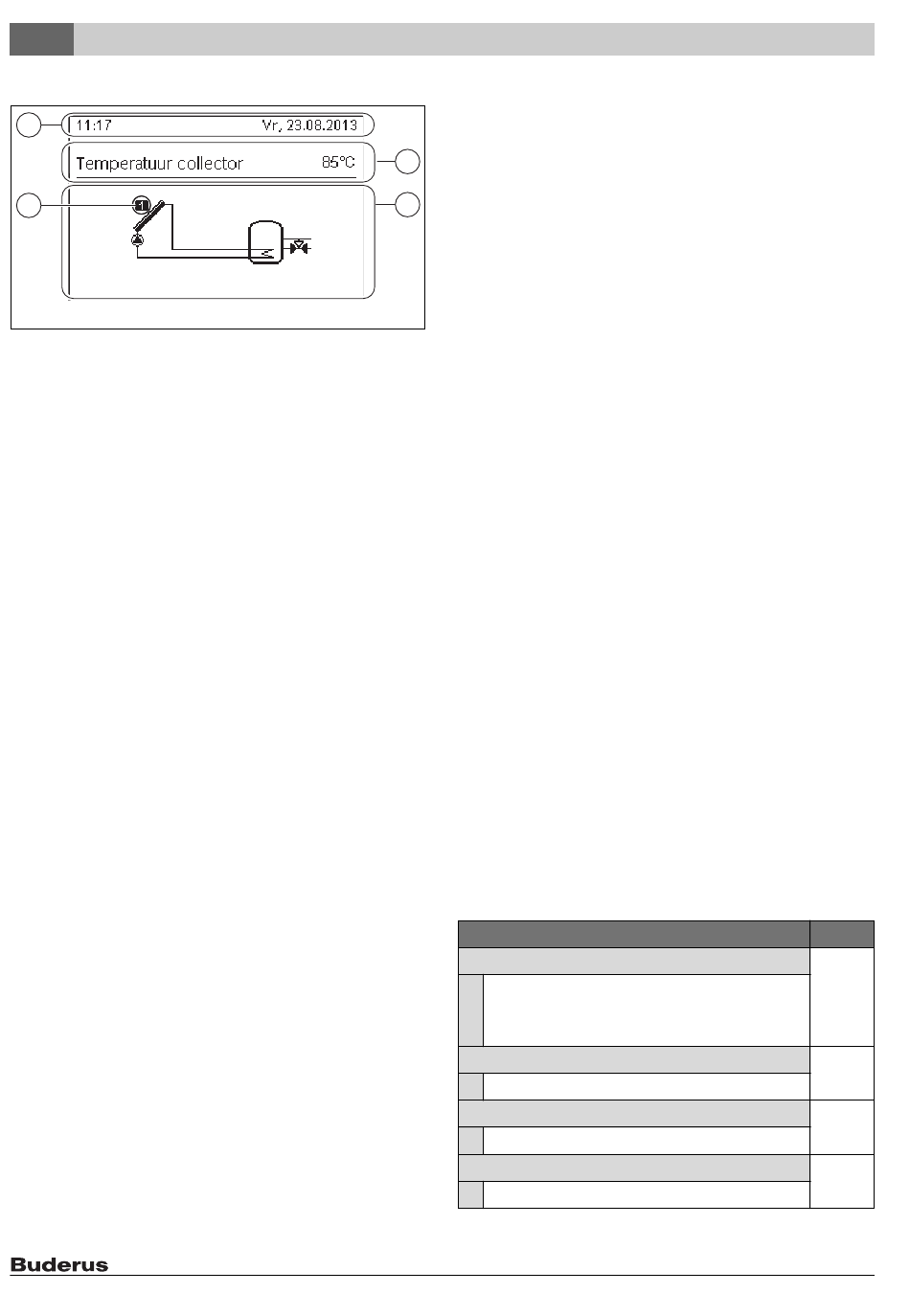

Afb. 7
Voorbeeld voor de symbolen in de standaardweerga-
ve
[1] Informatieregel – Weergave van tijd, weekdag en datum
[2] Tekstinformatie – Weergave van de naam van de actueel
weergegeven temperatuursensor en de daarmee geregi-
streerde temperatuur.
[3] Grafische weergave van de installatie
[4] Nummer en positie van de temperatuursensor
4.3
Bediening van het servicemenu
Servicemenu openen en sluiten
Servicemenu openen
▶ menu-toets ingedrukt houden, tot het servicemenu wordt
getoond.
Servicemenu sluiten
▶ Druk op de terug-toets, wanneer geen submenu is ge-
opend, om naar de standaardweergave over te gaan.
-of-
▶ Druk op de terugtoets en houdt deze enkele seconden inge-
drukt, om naar de standaardweergave over te gaan.
Door het menu bewegen
▶ Draai de keuzeknop, om een menu of een menupunt te mar-
keren.
▶ Druk de keuzeknop in.
Het menu of het menupunt wordt weergegeven.
▶ Druk op de terugtoets, om naar het bovenliggende menuni-
veau te gaan.
Instelwaarden veranderen
keuze
▶ Verdraai de keuzeknop, om een positie te markeren.
Schuifregelaar
▶ Verdraai de keuzeknop, om de instelwaarde tussen mini-
mum en maximum in te stellen.
8
Keuze met schuifregelaar
▶ Verdraai de keuzeknop, om een positie te markeren.
▶ Druk op de keuzeknop, om de keuze te bevestigen.
Het invoerveld en de schuifregelaar zijn actief.
2
▶ Verdraai de keuzeknop, om de instelwaarde tussen mini-
mum en maximum in te stellen.
3
Meervoudige keuze
▶ Verdraai de keuzeknop, om een positie te markeren.
▶ Druk op de keuzeknop, om de positie te bevestigen.
▶ Druk opnieuw op de keuzeknop, om de keuze op te heffen.
0010003249-001
▶ Herhaal de handelingen, tot de gewenste posities zijn geko-
zen.
Tijdprogramma
▶ Verdraai de keuzeknop, om een schakeltijd of de daarbij be-
horende bedrijfsmodus te markeren.
▶ Keuzeknop indrukken, om het invoerveld voor de schakel-
tijd of de bedrijfsmodus te activeren.
▶ Verdraai de keuzeknop, om de instelwaarde te veranderen.
Bevestigen of verwerpen van de verandering
Bevestigen verandering
▶ Verdraai de keuzeknop, om de gemarkeerde positie te acti-
veren of de verandering te bevestigen.
▶ Verdraai de keuzeknop, om Verder te markeren en druk de
keuzeknop in.
Het display gaat naar het bovenliggende menuniveau. De
bedieningseenheid werkt met de gewijzigde instelling.
Verwerpen verandering
▶ Reset-toets indrukken.
4.4
Overzicht van de servicemenu's
In deze handleiding is een overzicht van de menustructuur op-
genomen. Meer informatie over de menupunten en de functies
daarvan vindt u in de technische documentatie van de geïnstal-
leerde module.
Menu en doel van het menu
Inbedrijfstelling
Configuratie-assistent starten en belangrijkste
instellingen voor configuratie van de installatie
controleren en eventueel aanpassen.
Instellingen solar
Configuratie van de solarinstallatie
Instellingen omlading
Configuratie van het omlaadsysteem
Instellingen warm water
Configuratie van het verswatersysteem
