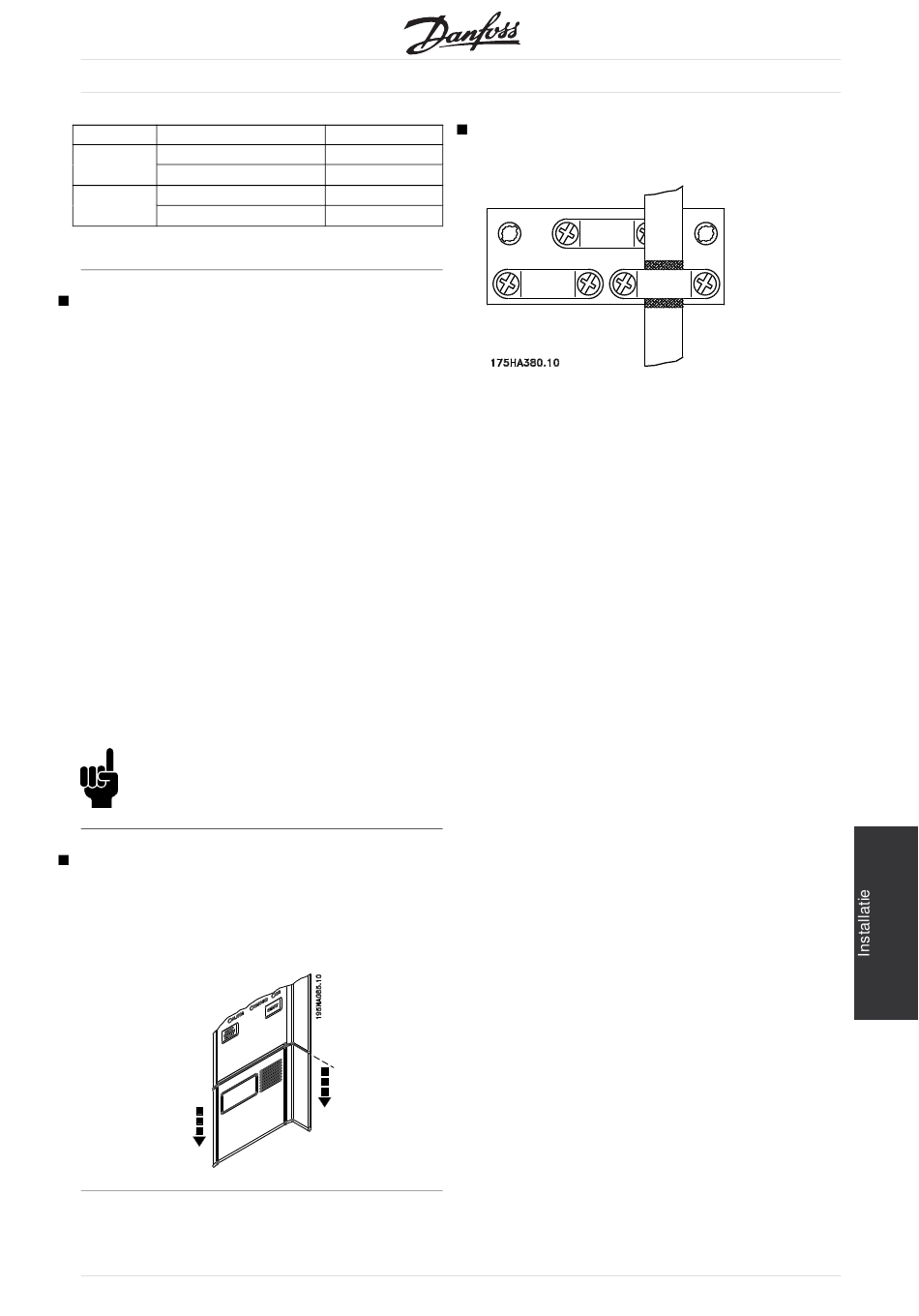

VLT
Klemmen
2803-
Rem netvoeding
Aarde
2875
2880-
Rem netvoeding
Aarde
2882
Bediening van de mechanische rem
Bij hef/dalingtoepassingenmoet een elektromag-
netische rem bediend kunnen worden. De rem
wordt bediend met behulp van een relaisuitgang
of een digitale uitgang (klem 46). De uitgang
moet afgesloten blijven (spanningsvrij) gedurende
de periode dat de frequentie-omvormer de motor
niet kan "ondersteunen", bijvoorbeeld wanneer de
belasting te groot is. Selecteer Mechanical brake
control in parameter 323 of 341 voor toepassingen
met een elektromagnetische rem.
Wanneer de uitgangsfrequentie hoger is dan
de uitschakelwaarde van de rem in par. 138,
wordt de rem vrijgemaakt indien de motorstroom
hoger is dan de in parameter 140 ingestelde
waarde. De rem wordt ingeschakeld wanneer de
uitgangsfrequentie lager is dan de in par. 139
ingestelde inschakelfrequentie van de rem.
Indien de frequentie-omvormer zich in een alarmstatus
of in een overspanningssituatie bevindt, wordt de
mechanische rem onmiddellijk ingeschakeld.
NB!:
Deze toepassing is alleen bestemd voor
heffen/dalen zonder tegengewicht.
Toegang stuurkaart
Alle klemmen voor de stuurkabels bevinden zich
onder de beschermplaat aan de voorkant van de
frequentie-omvormer. Verwijder de beschermplaat
door hem naar beneden te trekken (zie tekening).
MG.28.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
VLT
Elektrische aansluiting, stuurkabels
Koppel [Nm]
0.5-0.6
2-3
1.2-1.5
2-3
Stuurkabels moeten worden afgeschermd/gewapend.
De afscherming moet met behulp van een klem op
het chassis van de frequentie-omvormer worden
aangesloten. In de regel moet de afscherming ook op
het chassis van de stuureenheid worden aangesloten
(volg de aanwijzingen voor de desbetreffende
eenheid). Bij zeer lange stuurkabels en analoge
signalen kunnen in zeldzame gevallen, afhankelijk van
de installatie, aardlussen van 50/60 Hz voorkomen
als gevolg van ruis die door de netvoedingskabels
wordt doorgegeven. Bij een dergelijke aansluiting
kan het nodig zijn de afscherming te doorbreken
en een condensator van 100 nF tussen de
afscherming en het chassis te voegen.
®
Serie 2800
63
