Repareren
De motor verwijderen
1. Volg de procedure Parkeren en de procedure
Uitschakelen op pagina 39.
2. Haal de luchtleiding los van de luchtmotor.

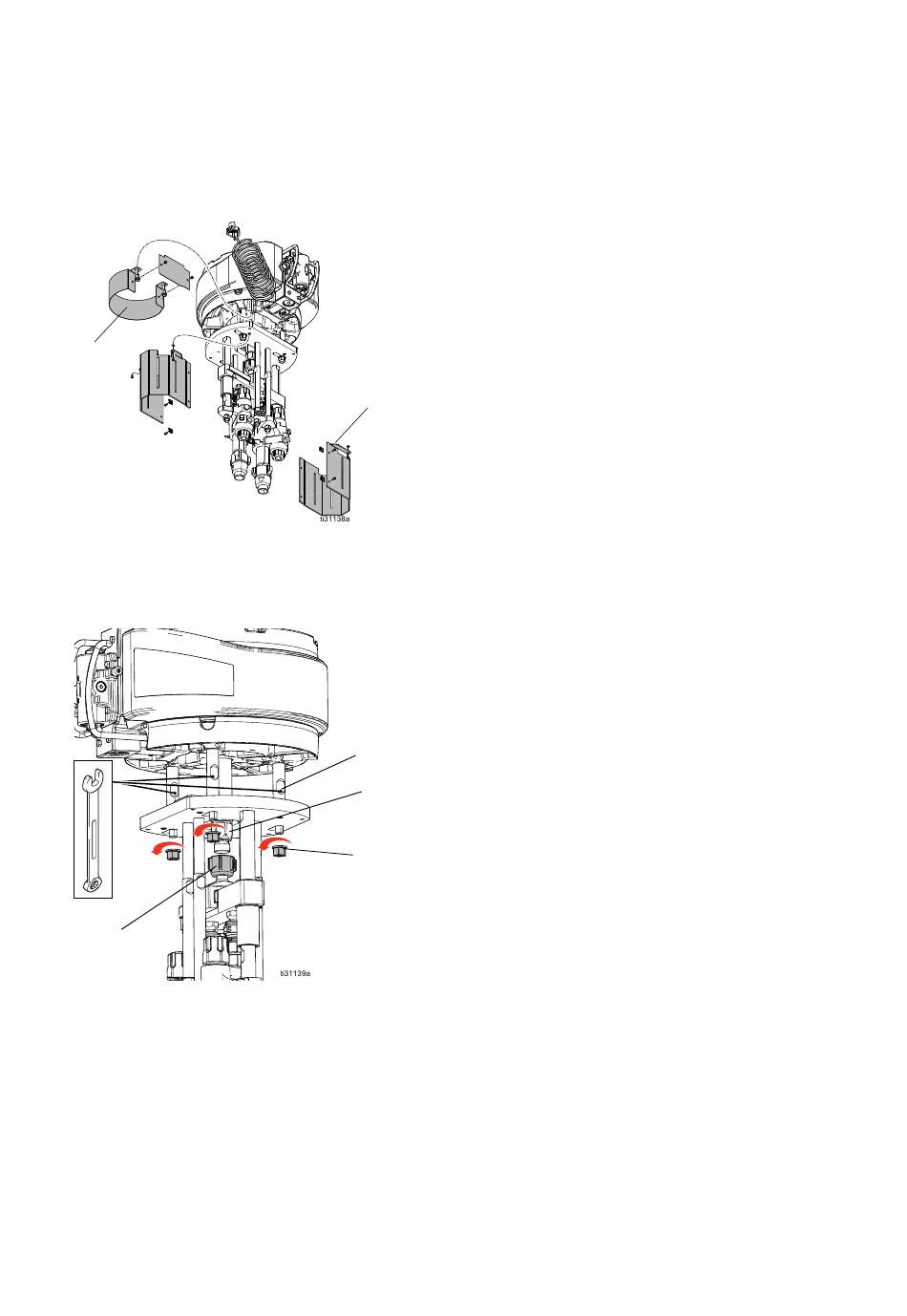

3. Verwijder de stangbedekking van de luchtmotor
(921) en de beschermkappen van de pomp (922).
921
4. Gebruik een moersleutel om de trekstang (902)
vast te houden om te verhinderen dat de stangen
draaien. Draai de moeren (908) van de
trekstangen af.
909
5. Zet een sleutel op de zeshoekige vlakke stukken van
de motoras (MS). Draai de koppelmoer (909) los.
6. Gebruik een hefvoorziening om de luchtmotor aan
de hefring te verwijderen.
7. Raadpleeg de handleiding van uw luchtmotor voor
het onderhoud en de reparatie van de luchtmotor.
46
8. Volg de stappen in de omgekeerde volgorde om de
luchtmotor opnieuw te installeren.
OPMERKING: Stel de luchtmotor af voor de juiste
mengverhouding. Zie Motorpositie op pagina 22 voor
instructies. Draai de moeren (908) vast tot 95-105 ft-lb
(129-142 N•m). Draai de koppelmoer (909) aan tot
312-339 N•m (230-250 ft-lb).
Luchtregelaars
Zie A
. 2 op pagina 47.
FB
Luchtregelaareenheid vervangen
1. Sluit de hoofdluchtafsluiter op de luchttoevoerleiding
en op het systeem. Haal de druk van de luchtleiding.
922
2. Koppel de luchtleidingen van de luchtmotor en de
luchtleiding van het systeem los.
3. Verwijder de schroeven (50). Verwijder de onderste
luchtfiltereenheid van het onderstel.
4. Verwijder de bovenste luchtregelaareenheid van
de luchtmotor.
5. Voer de stappen in de omgekeerde volgorde uit om
de nieuwe luchtregelaareenheid te installeren.
Het luchtfilterelement vervangen
1. Sluit de hoofdluchtafsluiter op de luchttoevoerleiding
en op het systeem. Haal de druk van de luchtleiding.
902
2. Schroef de filterbeker (210) los.
MS
3. Verwijder het filterelement (210a) en vervang het.
Zie Toebehoren en sets op pagina 71.
Luchtregelaar van het systeem vervangen
908
1. Sluit de hoofdluchtafsluiter op de luchttoevoerleiding
en op het systeem.
2. Koppel de luchtleidingen van de luchtmotor en de
luchtleiding van het systeem los.
3. Verwijder de regeleenheid (702) en vervang deze
door een nieuwe regelaar. Zie Luchtregelaars
26C431 op pagina 69.
4. Voer de stappen in omgekeerde volgorde uit om
te monteren.
3A5285T
