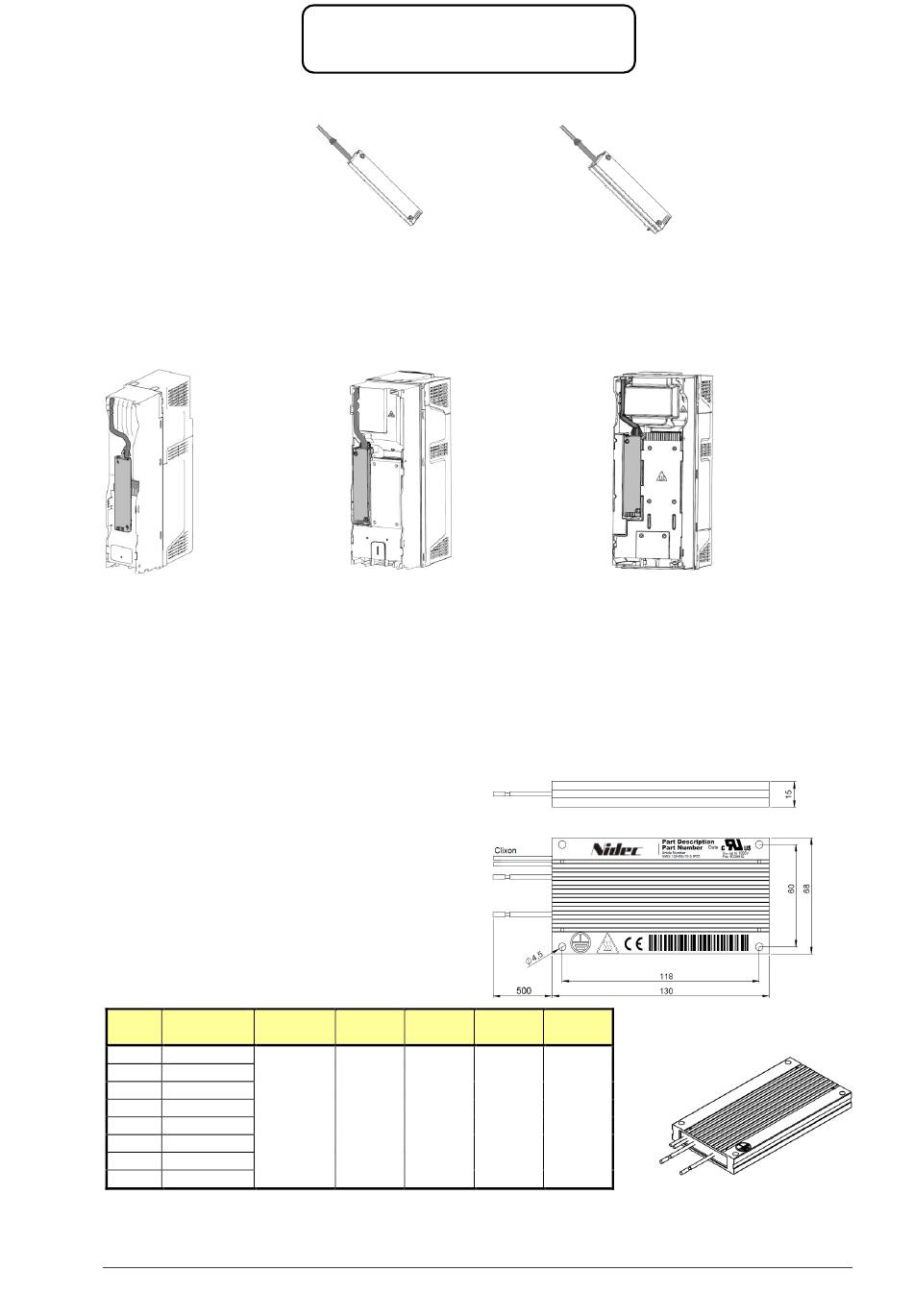

Compact remweerstanden type DBR intern.
Vermogen:
50 / 100W
* Tijdbasis:
60sec.
Omgeving:
IP54
Classificatie: CE en UL
DBR intern remweerstanden kunnen geplaatst worden in het koellichaam van de Unidrive bouwgrootte 3 t/m 5. De
montageplaats, bevestigingsgaten en het kabelkanaal naar de aansluitklemmen zijn in de vorm van het koel-lichaam
voorzien. Deze weerstanden zijn dusdanig geconstrueerd dat bij een extreme oververhitting van deze weerstanden
geen (brand)gevaarlijke situatie kan ontstaan. Bouwgrootte 3 kan voorzien worden van een enkele 74Ω weerstand
en bouwgrootte 4 en 5 van een samengestelde weerstand opgebouwd uit twee 74Ω weerstanden parallel.
Bevestigingsmaterialen en een inbouwinstructie worden met de weerstanden meegeleverd.
Bouwgrootte 3
Type 1220-2752-00
74Ω - (enkel)
Overlastbeveiliging
Bij het gebruik van remweerstanden van het type DBR intern is het aan te bevelen gebruik te maken van het
thermische rekenmodel van de Unidrive. Een overbelasting van de remweerstand zal dan resulteren in een <Brake
R Too Hot>
trip. De volgende drie grootheden van de remweerstand moeten daartoe in de Unidrive
geprogrammeerd worden.
Bouwgrootte 3: #10.030 = 0,050 (kW)
#10.031 = 3,300 (sec)
#10.061 = 74,00 (Ω)
Compact remweerstanden type DBR.
Vermogen:
100W bij 100% ID
* Tijdbasis:
120sec.
Omgeving:
IP54 bij 40°C
Classificatie: CE en UL
Inclusief:
Clixon
Beschikbare types
DBR
Part
100% ID
(Ω)
nummer
20
1220-2201
40
1220-2401
50
1220-2501
68
1220-2681
80
1220-2801
100
1220-3101
135
1220-3131
270
1220-3271
M700, Handleiding Closed Loop Vector, versie 1.3
Unidrive M700
Beschikbare remweerstanden
t.b.v. Bouwgrootte 3
Type 1220-2752-00
74Ω - (enkel)
40% ID
25% ID
(W)
(W)*
(W)*
100
200
300
Pagina 44 van 232
Bouwgrootte 4
Type 1220-0003-00
37Ω - (dubbel)
Bouwgrootte 4 en 5: #10.030 = 0,100 (kW)
#10.031 = 2,000 (sec)
#10.061 = 37,00 (Ω)
Vermogens zijn van toepassing
15% ID
6% ID
voor CE en UL.
(W)*
(W)*
500
900
t.b.v. Bouwgrootte 4 en 5
Type 1220-0003-00
37Ω - (dubbel)
Bouwgrootte 5
Type 1220-0003-00
37Ω - (dubbel)
